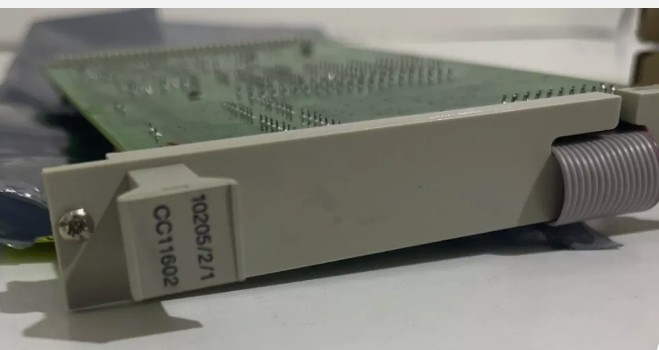

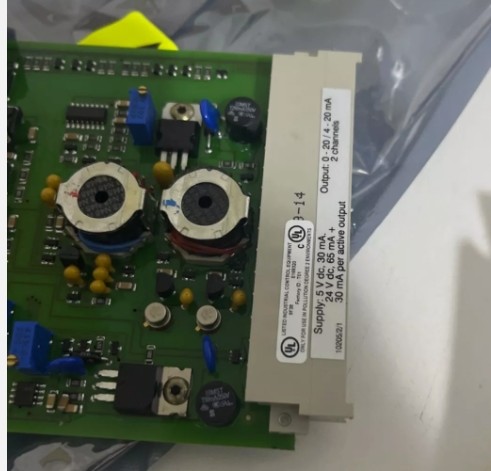

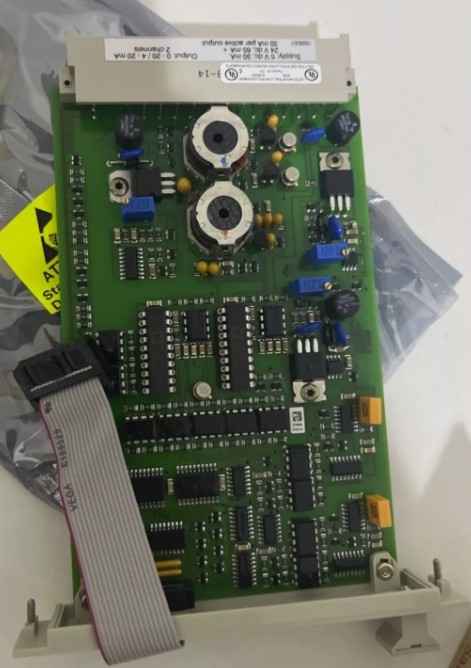

ماژول خروجی آنالوگ Honeywell 10205/2/1

ماژول خروجی آنالوگ بی عیب Honeywell 10205/2/1

Honeywell 10205/2/1 ماژول خروجی آنالوگ ایمن از شکست.pdf

جزئیات محصول:

ماژول خروجی آنالوگ بی عیب 10205/2/1 دارای دو کانال خروجی 0 ((4) - 20 mA برای برنامه های کنترل آنالوگ است.

بار فقط می تواند مقاومتی یا ظرفیت باشد. بارهای محرک باعث می شود که ماژول خروجی آنالوگ دچار مشکل شود. دو خروجی آنالوگ از 24 Vdc و 5 Vdc به صورت گالوانیکی جدا شده اند..

پین های 0 V 1 و 0 V 2 بر روی ماژول متصل هستند. هر کانال خروجی آنالوگ شامل یک تبدیل D / A 12 بیتی برای مقدار خروجی و یک تبدیل A / D است که مقدار خروجی را می خواند.با استفاده از کنورتر A/D امکان بررسی عملکرد صحیح کنورتر D/A وجود دارددر طول زمان ایمنی فرآیند پیکربندی شده، خروجی های آنالوگ برای:

• مقدار صحیح خروجی (قیمت فعلی ± 5٪)

• توانایی کاهش انرژی و

• صوتی متقاطع بین خروجی های آنالوگ

در صورت استفاده از Backplan های I/O، ماژول خروجی آنالوگ 10205/2/1 نیاز به یک ماژول 10205/A/. در هر کانال دارد. هر خروجی آنالوگ دارای یک وسیله ثانویه از انرژی است،که به نگهبان و/یا پردازنده اجازه می دهد تا خروجی ها را خاموش کند.، صرف نظر از نتیجه مقدار استفاده.

The analog output module 10205/2/1 can only be used in non-redundant I/O configurations as it is not possible to put current outputs in parallel (which would be required for redundant I/O configurations).
