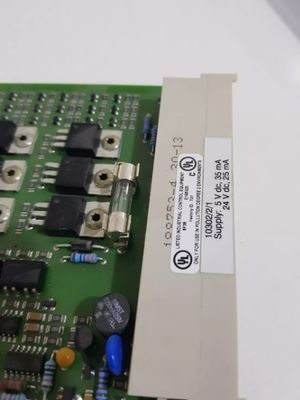

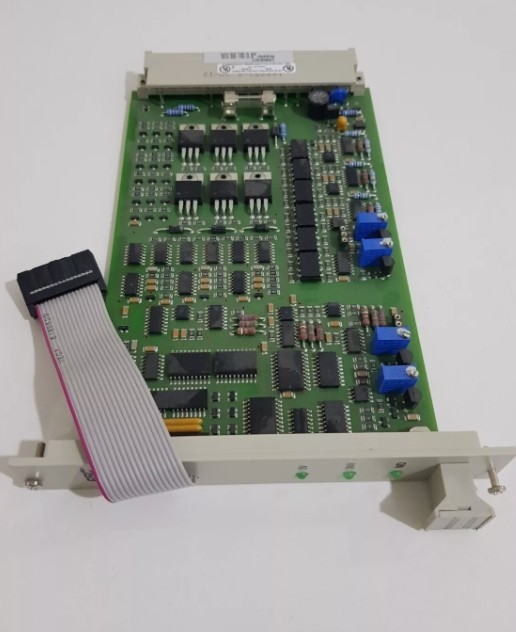

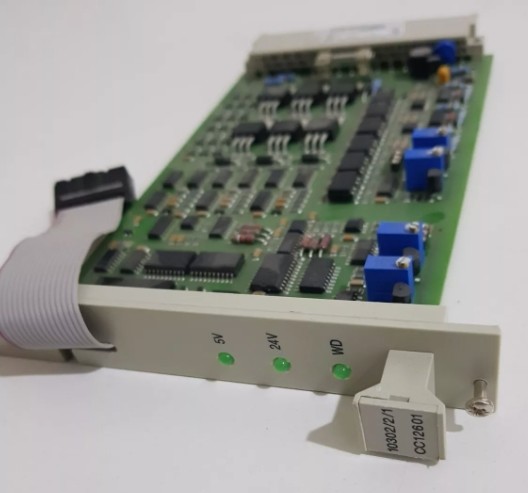

Honeywell 10302/2/1 Watchdog Repeater

هانیول 10302/2/1 Watchdog تکرار کننده

هانیول 10302/2/1 Watchdog Repeater.pdf

جزئیات محصول:

تکرار کننده نگهبان 10302/2/1 یک ماژول است که 5 Vdc و 24 Vdc را که به ماژول های I/O عرضه می شود، نظارت می کند.خروجی نگهدارنده تکرار کننده نگهدارنده به ورودی نگهدارنده آن ماژول های خروجی متصل می شود که منبع تغذیه آن (5 Vdc و یا 24 Vdc) نظارت می شود..

در موارد زیر یک تکرار کننده نگهبان مورد نیاز است:

• در پیکربندی های چند PSU، برای هر واحد تغذیه 24 Vdc تا 5 Vdc بعدی، به عنوان مثال PSU 2، 3، 4.

• اگر 24 Vdc از طریق یک منبع تغذیه M24-20 HE یا M24-12 HE تامین شود.

• اگر 24 Vdc از طریق یک منبع تغذیه که می تواند ولتاژ های تغذیه ای را بیش از 31.0 Vdc فراهم کند.(فولتاژ خروجی حداکثر منبع 24 Vdc باید کمتر از 37 Vdc در هر حالت یک مرتبه یا دو مرتبه خطای واحد 24 Vdc باشد.)

• اگر جریان نگهبان مورد نیاز بیش از 900 mA باشد.

• در پیکربندی که I/O اضافی و غیر ضروری را ترکیب می کند، به منظور ایجاد خروجی نگهبان برای ماژول های خروجی بخش I/O اضافی.

• در پیکربندی با قسمت های مرکزی اضافی و I / O غیر ضروری، برای نظارت بر منبع تغذیه 5 Vdc (اگر نظارت 5 Vdc انجام نشود)

تکرار کننده نگهبان نیاز به یک اتصال اتوبوس افقی دارد. این بدان معنی است که فضا باید در قفسه های I / O (مواقع 1, 2, 11-18) ذخیره شود.

یک تکرار کننده نگهبان همیشه باید در بخش I/O قرار گیرد که ماژول های خروجی آن توسط تکرار کننده نگهبان نظارت می شوند.این بدان معنی است که تکرار کننده های نگهبان در پیکربندی با بخش های I/O چندگانه (بی نیاز) نمی توانند به گونه ای نصب شوند که بخش I/O "دیگر" را کنترل کنند..

تکرار کننده نگهبان ممکن است با منبع برق روشن تعویض شود، اما بخش مرکزی خاموش می شود،یا هر دو قسمت مرکزی در صورت استفاده در یک پیکربندی با قسمت های مرکزی اضافی و I / O غیر ضروری خاموش می شوند..

تکرار کننده نگهبان با یک کانکتور نر مطابق با DIN 41612، نوع F، با ردیف های "d"، "b" و "z" مجهز است.
