تقویت کننده و رابط راننده دروازه GE IS200DAMAG1BBB

تقویت کننده و رابط راننده دروازه GE IS200DAMAG1BBB

جزئیات محصول:

IS200DAMAG1BBB یک کارت اینورتر است که توسط جنرال الکتریک (GE) به عنوان بخشی از سیستم کنترل درایو GE توسعه داده شده است، به طور خاص برای استفاده در درایو ولتاژ پایین فریم سری 620 نوآوری،و به عنوان بخشی از سیستم مدیریت توربین گاز و بخار GE Mark VI Speedtronic برای حرکت نوآوری.

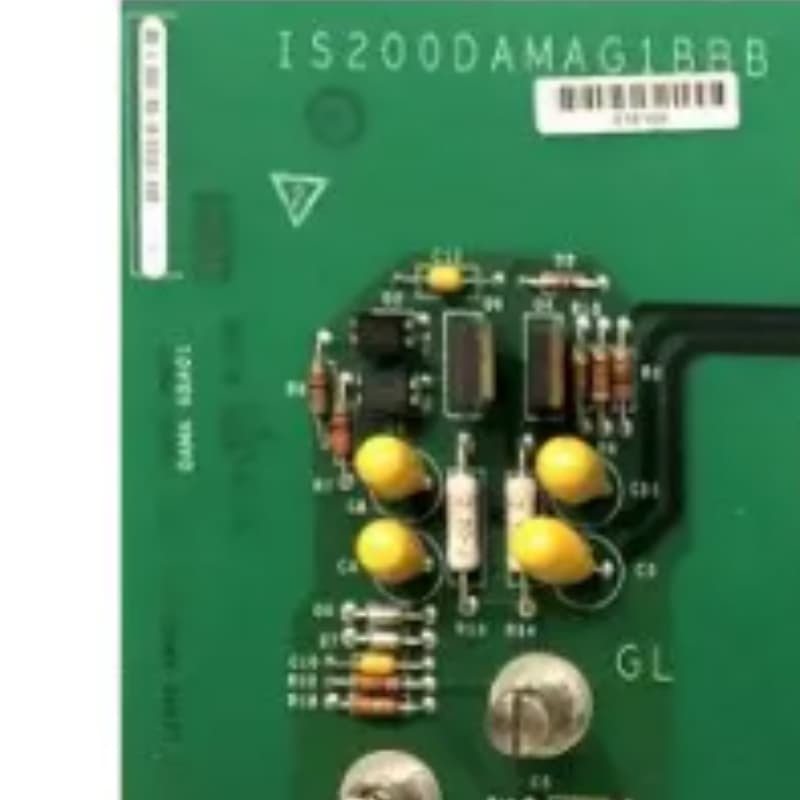

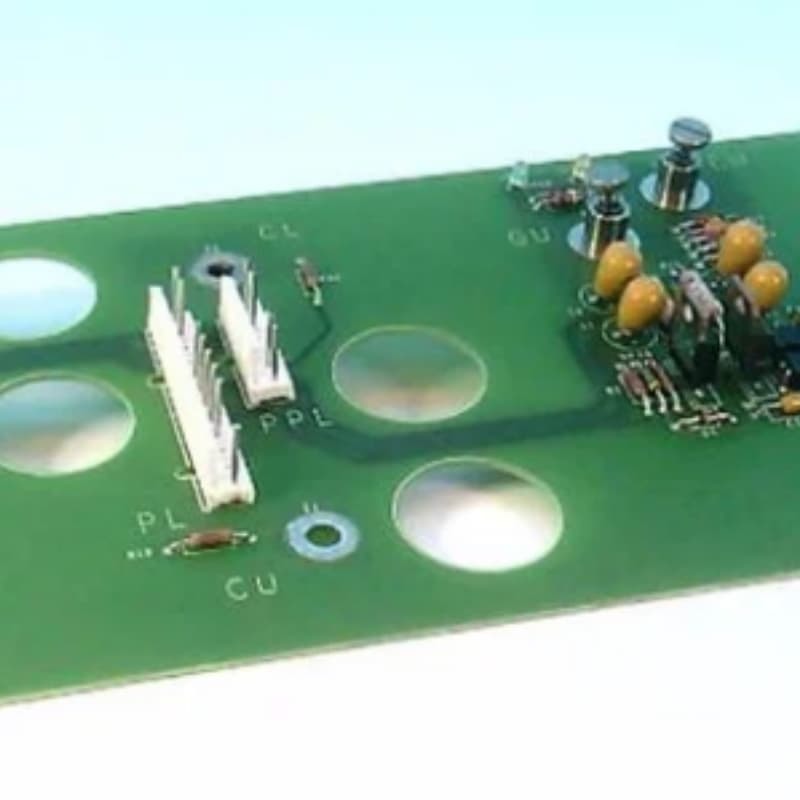

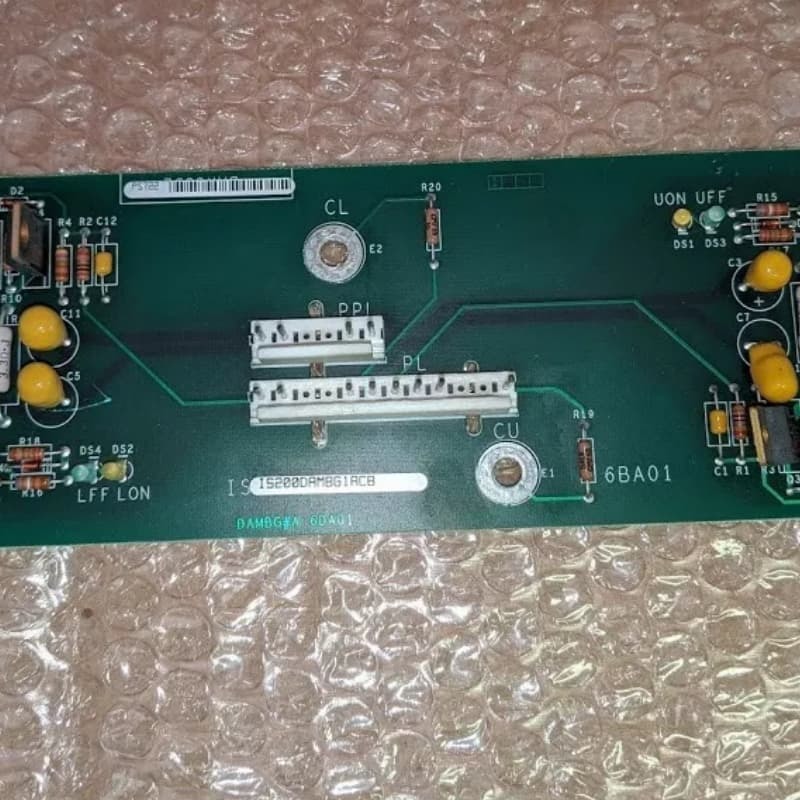

این کارت یک صفحه مدار چاپی (PCB) است، کوچک و مستطیل در اندازه، با اجزای متمرکز بر روی هر دو طرف صفحه و با همان پیکربندی اجزای در هر دو طرف است.این بخشی از خانواده دستگاه های GE 193x است، که عمدتا در مدیریت عملیاتی توربین های گاز و بخار صنعتی استفاده می شوند.

عملکرد اصلی آن این است که به عنوان یک تقویت کننده دروازه و صفحه رابط عمل کند و دستگاه سوئیچ قدرت (IGBT) را به قاب اصلی کنترل متصل کند.و مسئول تقویت جریان برای رانندگی درایو دروازه نهایی پای مرحله پل قدرت درایور اصلی است. سه تخته برای هر راننده ثابت شده است، یک برای هر مرحله پای، و می تواند به طور مستقیم به تخته رابط شخصیت پل و همچنین دروازه، emitter،و سازه های کلکتور IGBT.

ترجمه شده توسط DeepL.com (نسخه رایگان)

پارامترهای عملکرد:
مناسب برای کاربردهای قدرت بالا با ولتاژ نامی تا 690 ولت، قدرت فعلی تا 1700 آمپر و قدرت محرک مطابقت با 620 فریم است.
منابع درایور دروازه در ولتاژ های خاص موجود است: +15V (P15L) و -7.5V (N7L) برای درایور دروازه پایین و +15V (P15U) و -7.5V (N7U) برای درایور دروازه بالا.

ویژگی ها:
1ویژگی های دو قطعه ماژول حافظه در خط (DIMM) برای ذخیره سازی پارامتر، پورت اترنت برای ارتباطات، LED های شاخص وضعیت و قابلیت ارتقاء فرم ویر داخلی.

2مجهز به نیمه هادی های قدرت، درایورهای دروازه و مدارهای محافظتی برای کنترل جریان قدرت در سیستم محرک.

3. طراحی شده برای مقاومت در برابر محیط های صنعتی خشن با مقاومت بالا در برابر دمای، ارتعاش و رطوبتهمچنین دارای ویژگی های پیشرفته تشخیصی است که اطلاعات دقیق در مورد عملکرد موتور و وضعیت را برای نگهداری آسان و رفع مشکل فراهم می کند، و با طیف گسترده ای از موتورهای AC برای طیف گسترده ای از کاربردهای صنعتی سازگار است.

4. همه کاره، قابل برنامه ریزی و سفارشی برای پاسخگویی به نیازهای خاص برنامه های مختلف کنترل موتور.

5نصب آسان و یکپارچه سازی با سایر اجزای درایو سری نوآوری

​
