صفحه مدار چاپی GE Mark VI IS200DAMAG1BCB

برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xنام | برد مدار چاپی GE Mark VI IS200DAMAG1BCB | شناسه محصول | IS200DAMAG1BCB |
---|---|---|---|
سری | مارک ششم | عمق/طول خالص محصول | 330 میلی متر |
عرض خالص محصول | 100 میلی متر | ارتفاع خالص محصول | 200 میلی متر |
وزن خالص محصول | 2 کیلوگرم | تضمین | 1 سال |

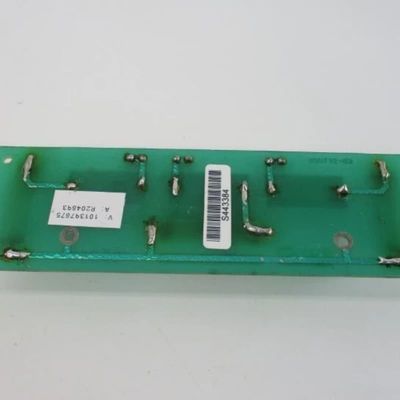

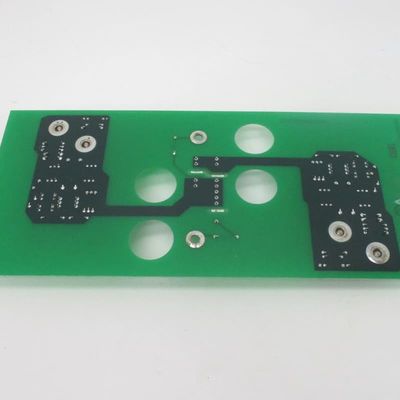

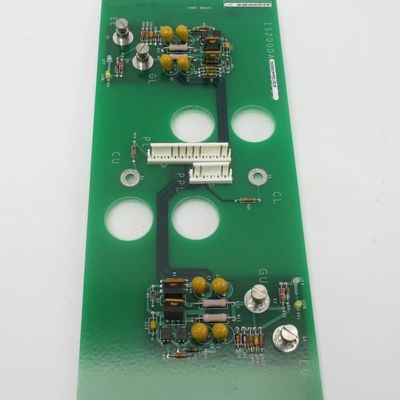

صفحه مدار چاپی GE Mark VI IS200DAMAG1BCB
توضیحات محصول:
GE Mark VI IS200DAMAG1BCB یک صفحه مدار چاپی است که بخشی از سیستم کنترل درایو GE و سیستم های Mark VI Speedtronic برای توربین های گاز / بخار است.
به عنوان یک تقویت کننده درایو دروازه / صفحه رابط ، IGBT ها (معمولا Powerrex CM1000HA-28H) را به قفسه کنترل اصلی متصل می کند ، با یک در هر پای مرحله و سه در هر درایو.دارای شاخص های LED (DS1-DS4) است که حالت IGBT را نشان می دهد، کانکتورها برای ترمینال های IGBT و Bridge Personality Interface، و دستگیره ها تا 690V/1700A، مناسب برای درایوهای ولتاژ پایین 620 فریم در کاربردهای صنعتی با قدرت بالا.
ویژگی ها:
IS200DAMAG1BCB به عنوان یک تقویت کننده درایو دروازه / صفحه رابط با عملکرد اصلی اتصال و کنترل عمل می کند:
The electrical connection of the upper and lower phase leg IGBT modules to the Bridge Property Interface Board (BPIA) is realized by means of 12-pin and 6-pin vertical connectors for signal and power transmission.
بازخورد در زمان واقعی وضعیت IGBT توسط چهار LED (دو LED زرد و دو LED سبز) ارائه می شود.با چراغ زرد نشان می دهد که IGBT مربوطه روشن است و چراغ سبز نشان می دهد که خاموش است، برای نظارت آسان بصری بر وضعیت عملیاتی.
به عنوان بخشی از سیستم محرک ولتاژ پایین سری 620 GE Innovation و سیستم کنترل توربین Mark VI Speedtronic،IGBT از کنترل محرک توربین های صنعتی گاز یا بخار پشتیبانی می کند و رابط کلیدی بین دستگاه سوئیچ قدرت و قاب اصلی کنترل است.
پارامترهای فنی:
شناسه محصول: | IS200DAMAG1BCB |
نام: | صفحه مدار چاپی GE Mark VI IS200DAMAG1BCB |
سری: | مارک ششم |
ارتفاع خالص محصول: | 200 میلی متر |
عرض خالص محصول: | 100 میلی متر |
عمق خالص محصول/طول: | ۳۳۰ میلی متر |
وزن خالص محصول: | 2 کیلوگرم |
گارانتی: | 1 سال |


.
