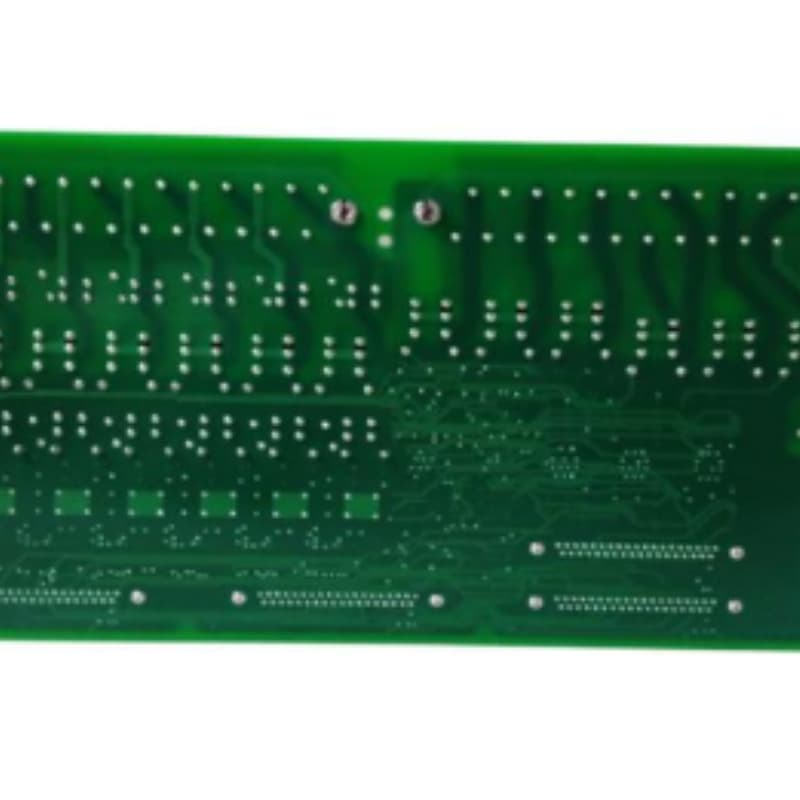

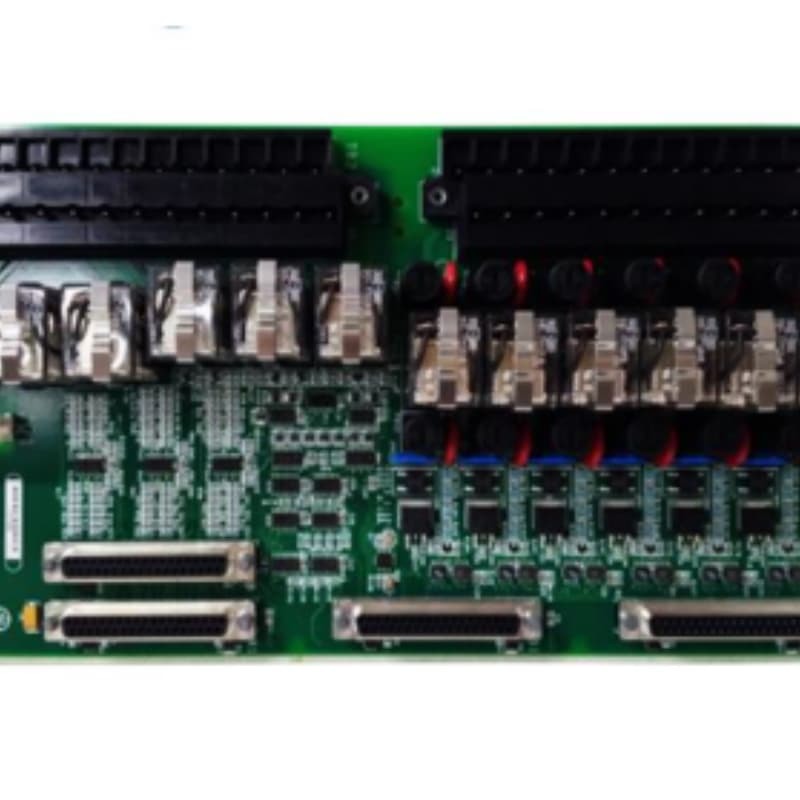

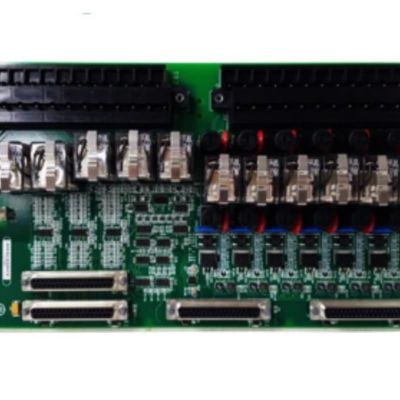

تقویت‌کننده دروازه / برد رابط GE Mark VI IS200DAMEG1ABA

توضیحات محصول:

IS200DAMEG1ABAیک تقویت کننده دروازه / صفحه رابط توسعه یافته توسط جنرال الکتریک (GE) است که بخشی از سیستم کنترل انتقال GE است و عمدتا در قفسه های کنترل سری نوآوری استفاده می شود.از آن برای اتصال دستگاه های سوئیچ قدرت استفاده می شود..به عنوان مثال، IGBTs) در محرک ولتاژ پایین به قفسه کنترل، و یک جزء کلیدی رابط بین سه است.

عملکرد اصلی آن این است که یک اتصال رابط بدون تقویت، بدون قدرت ورودی بین ترمینال های کلکتور، فرستنده ها، دروازه های IGBT،و صفحه رابط ویژگی پل (BPIA board) قاب کنترل.

این برد یکی از Gate Drive Amplifier/Interface Boards سری GE Mark VI است، یکی از شش نوع، که با سطح قدرت 65 فریم سازگار است، مناسب برای سیستم های محرک مرحله ای است.و می تواند سه مرحله را پشتیبانی کند (A، B، C) در یک صفحه واحد با یک ماژول IGBT مشترک برای هر سه فاز.

ویژگی ها:

1.عملکرد رابط:فقط برای اتصال رابط، بدون تقویت سیگنال و بدون ورودی قدرت. اتصال ورودی و خروجی به صفحه BPIA از طریق سه کانکتور انجام می شود: CPL (C-phase، با برچسب U) ،BPL (فاز B)، با برچسب V) ، APL (فاز A، با برچسب W).

2.ساختار و ارتباطات: شامل 6 کانکتور است که هرکدام دارای عملکرد پین متفاوتی هستند، به عنوان مثال پین 5 ترمینال مشترک است که با فرستنده هر فاز در مدل IGBT بازوی پل بالا مطابقت دارد.آنها به ماژول IGBT جوش داده شده و باید در همان زمان تعویض شودسیستم کنترل باید قبل از کار خاموش شود تا از ضربه الکتریکی جلوگیری شود.

3.ویژگی های سازگاری:سازگاری با درایو های مرحله ای؛ یک صفحه می تواند سه مرحله را پوشش دهد، که یک ماژول IGBT مشترک را به اشتراک می گذارند (اگرچه ممکن است چندین IGBT در هر مرحله باشد،فقط یک ماژول برای این صفحه مورد نیاز است). قدرت راننده 65 fps است و یکی از شش نوع است.

4.ایمنی و تعویض:تعویض نیاز به دستکاری هر دو IGBT و DAME دارد (به دلیل اتصال جوش) و باید بدون برق انجام شود. نصب نیاز به استفاده از یک روغن سیلیکونی خاص (به عنوان مثالDow Corning 340) و سفت کردن پیچ ها به یک گشت و گذار خاص و دنباله ای برای اطمینان از اتصال قابل اعتماد.
