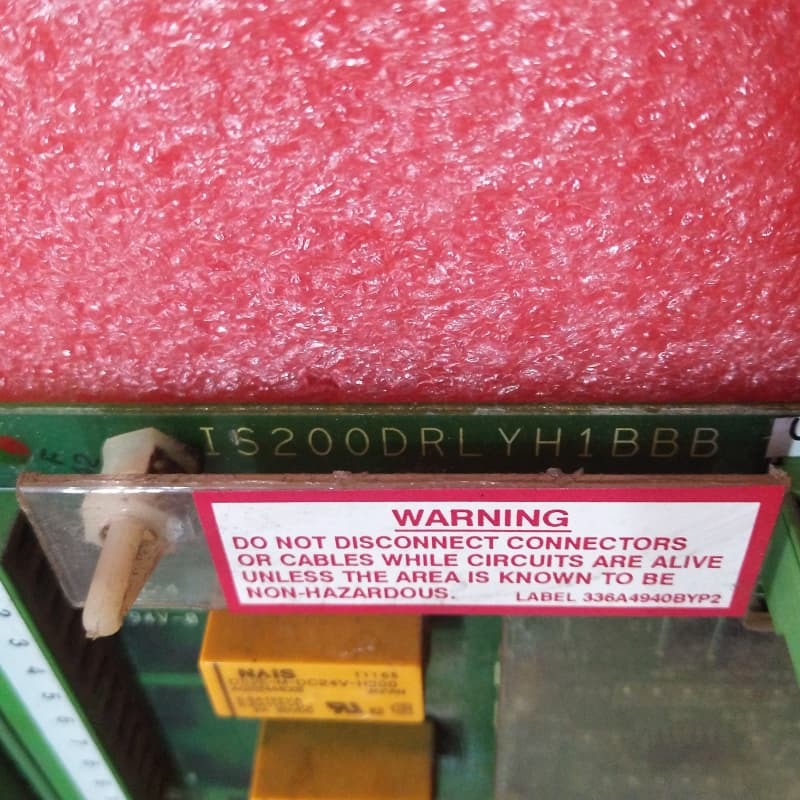

GE IS200DRLYH1B مارک VI RELAY OUTPUT ترمینال بورد

توضیحات محصول:

GE IS200DRLYH1B یک برد ترمینال خروجی رله است که بخشی از سری Mark VI است. این برد اتصالات خروجی مبتنی بر رله را در سیستم‌های کنترل صنعتی تسهیل می‌کند و احتمالاً با کنترل‌کننده‌ها برای انتقال سیگنال‌های سوئیچ شده به دستگاه‌های خارجی ارتباط برقرار می‌کند.

به عنوان یک برد ترمینال، احتمالاً ترمینال‌های رله را برای سیم‌کشی ایمن در خود جای می‌دهد و امکان کنترل لوازم جانبی مختلف را فراهم می‌کند. این برد که برای قابلیت اطمینان طراحی شده است، در معماری کنترل GE ادغام می‌شود و از عملکرد خروجی سیستم پشتیبانی می‌کند.

نقش آن در تبدیل سیگنال‌های کنترلی به خروجی‌های عملیاتی از طریق رله‌ها حیاتی است و عملکرد کارآمد را در تنظیمات صنعتی که سیستم‌های Mark VI در آن مستقر هستند، تضمین می‌کند.

ویژگی ها:

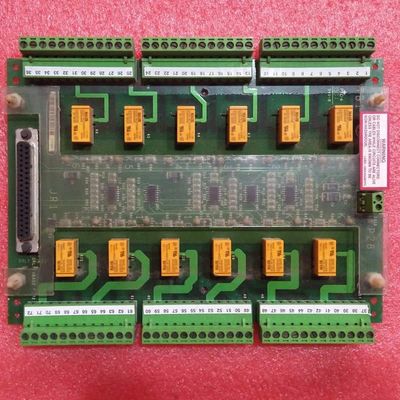

IS200DRLYH1B، یک برد ترمینال خروجی رله سری GE Mark VI برای سیستم‌های توربین گاز Speedtronic، یک برد دیواری (غیر ریلی DIN) ساده با 12 رله کنتاکت خشک فرم-C است. این برد از طریق یک کابل واحد به بردهای VCCC/VCRC/VTUR متصل می‌شود و از همان کانکتور 37 پین به عنوان بردهای TRLY بزرگتر استفاده می‌کند. دو واحد را می‌توان برای 24 خروجی جفت کرد.

به عنوان نسخه H1B، برای مکان‌های خطرناک UL Class I، Division 2 (توان کمتر از H1A) مناسب است. فاقد توان سلونوئید، سرکوب داخلی و نظارت بر رله است. رله‌ها 28 ولت DC را از بردهای I/O (نشانگر LED سبز) دریافت می‌کنند، در حالی که LEDهای زرد ولتاژ سیم‌پیچ را نشان می‌دهند. آنها به طور پیش‌فرض در هنگام قطع شدن، غیرفعال می‌شوند.

پارامترهای فنی:

کاربردها:

دستگاه کنترل توربین GE برای انواع کاربردها و سناریوها مناسب است. معمولاً در نیروگاه‌ها، پالایشگاه‌های نفت و کارخانه‌های فرآوری شیمیایی استفاده می‌شود. این دستگاه نقش مهمی در اطمینان از عملکرد روان و عملکرد توربین‌ها دارد و آن را به یک جزء ضروری برای هر تأسیسات صنعتی تبدیل می‌کند.
