ماژول تضعیف کننده تحریک کننده GE IS200EXAMG1AAB برای صنعت

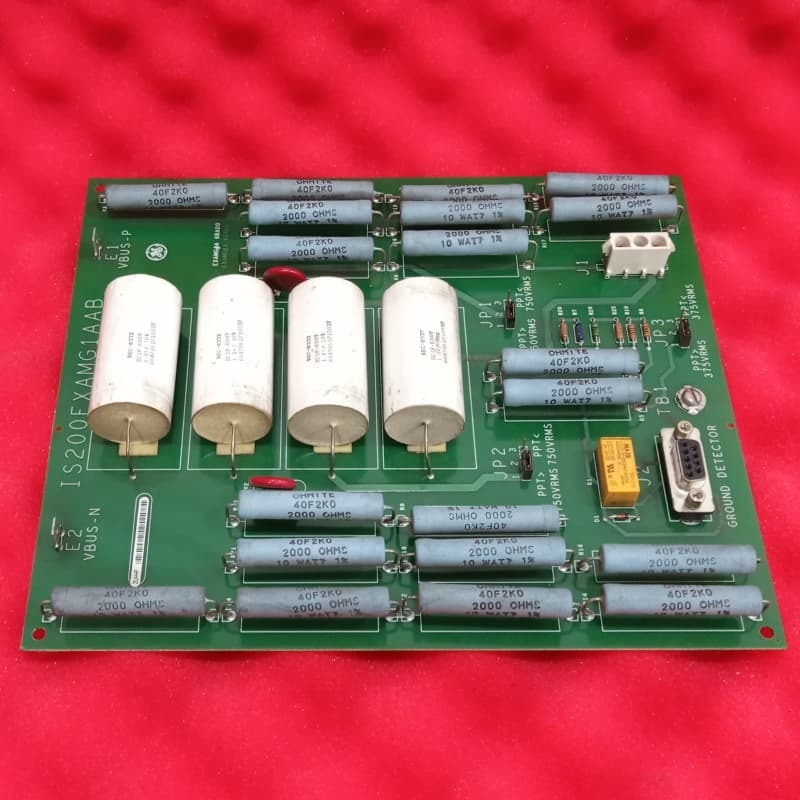

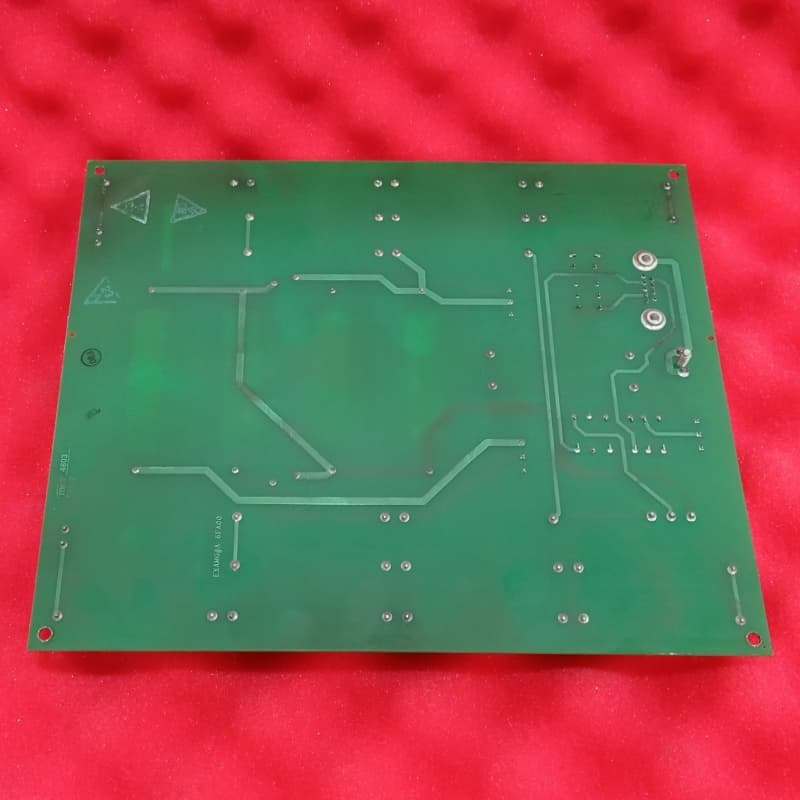

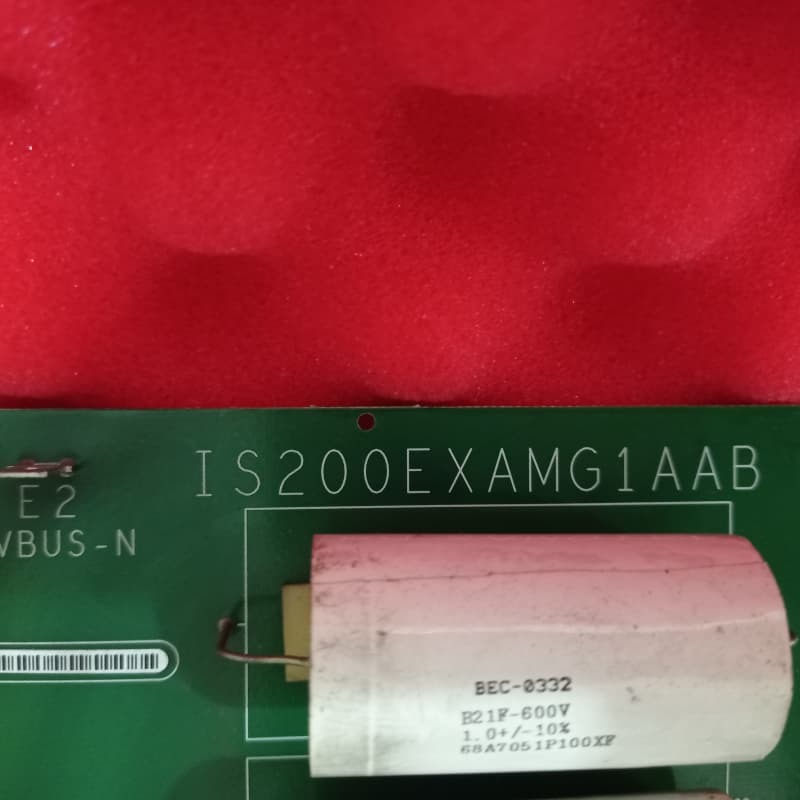

GE IS200EXAMG1AAB ماژول تضعیف کننده تحریک

IS200EXAMG1AAB یک ماژول تضعیف کننده تحریک است که توسط جنرال الکتریک (GE) طراحی و تولید شده است. این ماژول به سری EX2100 تعلق دارد و در سیستم های کنترل توربین تحریک استفاده می شود. این ماژول با ماژول تشخیص اتصال به زمین تحریک کار می کند تا سیستم تشخیص اتصال به زمین سیستم کنترل تحریک EX2100 را تشکیل دهد. این ماژول در ماژول رابط ولتاژ بالا (HVI) کابینت کمکی نصب شده است تا ولتاژ بالای پل را کاهش دهد و تضعیف بین فیلدباس و EGDM را فراهم کند.

• اتصال و پیکربندی: از طریق یک کابل 9 پین به صفحه پشتی برق تحریک (EPBP) متصل شوید و EGDM از طریق یک کانکتور P2 96 پین به EPBP متصل می شود. ماژول تکی برای پیکربندی های سیمپلکس و TMR مناسب است و روش اتصال یکسان است.
• محدوده ولتاژ: از ولتاژهای فیلد (Vbus + و Vbus−) 125-1000 ولت dc و ولتاژهای خط AC 120-1300 ولت ac rms پشتیبانی می کند.
• خازن های فیلتر: دو خازن فیلتر را می توان با جامپر JP1 و JP2 انتخاب کرد که به ترتیب برای ولتاژهای PPT کمتر از 750 ولت rms و بیشتر از 750 ولت rms مناسب هستند.
• همکاری عملکردی: EGDM با کنترل رله روی EXAM، تست زمین فیلد و انتخاب اصلی را مدیریت می کند. رله به طور پیش فرض غیرفعال می شود و به قسمت M1 کنترل TMR بازخورد می دهد. هنگامی که فعال می شود، به قسمت M2 بازخورد می دهد.
• پیکربندی TMR: سه EGDM به ترتیب به عنوان کنترلر، مستر 1 و مستر 2 تنظیم می شوند و به طور خودکار از طریق کانکتور P2 96 پین EPBP پیکربندی می شوند. برد DSPX اطلاعات دستگاه اصلی را به EGDM C اطلاع می دهد و EGDM C وضعیت رله EXAM را بر این اساس کنترل می کند، ژنراتور سیگنال دستگاه اصلی مربوطه را فعال می کند و منبع دستور تست را انتخاب می کند. دستگاه اصلی یک سیگنال موج مربعی AC 50 ولت را به EXAM به مقاومت تشخیص می فرستد.
