کارت بای‌پس باس Insync مدل GE IS200ISBBG1AAB

ژنراتورIS200ISBBG1AABیک کارت بای پاس Insync bus است، یک جزء کلیدی از سیستم تحریک EX2100 و بخشی از سیستم کنترل توربین Mark VI.
برای محیط های کنترل صنعتی طراحی شده است و امکان عبور موقت از سیستم های Interlock را از طریق ویژگی JP1 Interlock Bypass فراهم می کند.تسهیل عملیات خاص در شرایط خاصی از قفلبه عنوان یک PCB جمع و جور، آن را به طور یکپارچه در تنظیمات کنترل ادغام، حمایت از عملکرد کارآمد و انعطاف پذیر از گاز، بخار و توربین های بادی محرک مجمع.

ویژگی ها:

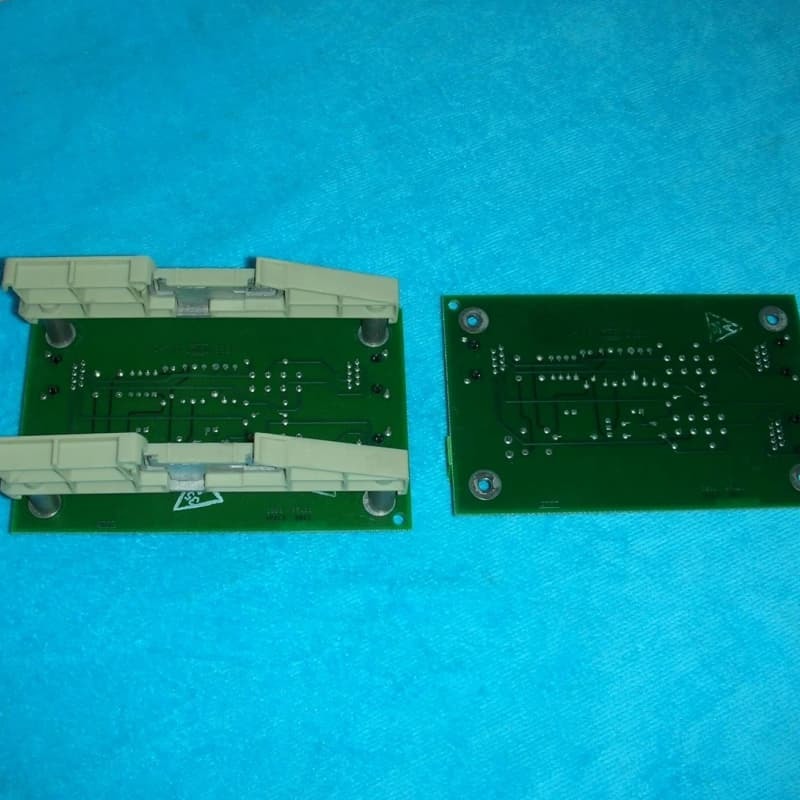

1.کمپکت و DIN Rail-Mountable: فاکتور فرم کوچک با نصب DIN ریل (از طریق پیچ ها) ، مناسب برای محیط های محدود فضایی؛ مواد رسانا در اطراف سوراخ ها تضمین زمین.

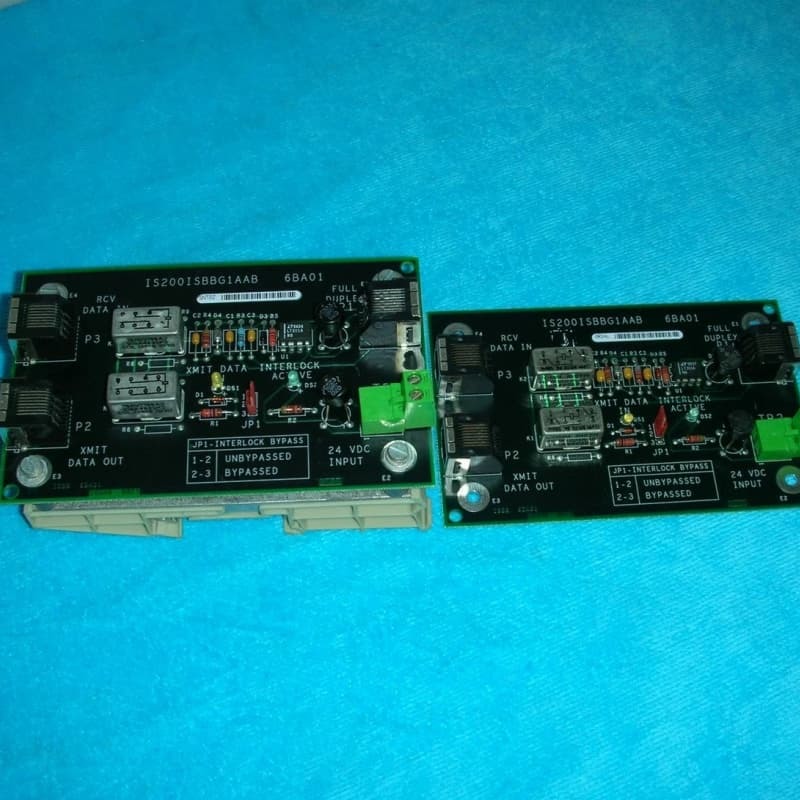

2پیکربندی کانکتور: 4 کانکتور از جمله 3 پلاگ، که از آن P1 دوگانه کامل است، P2 خروجی داده های XMIT است، P3 متعلق به ورودی داده های RCV است.و یک ورودی VDC P4/24 برای مبادله داده ها و منبع برق.

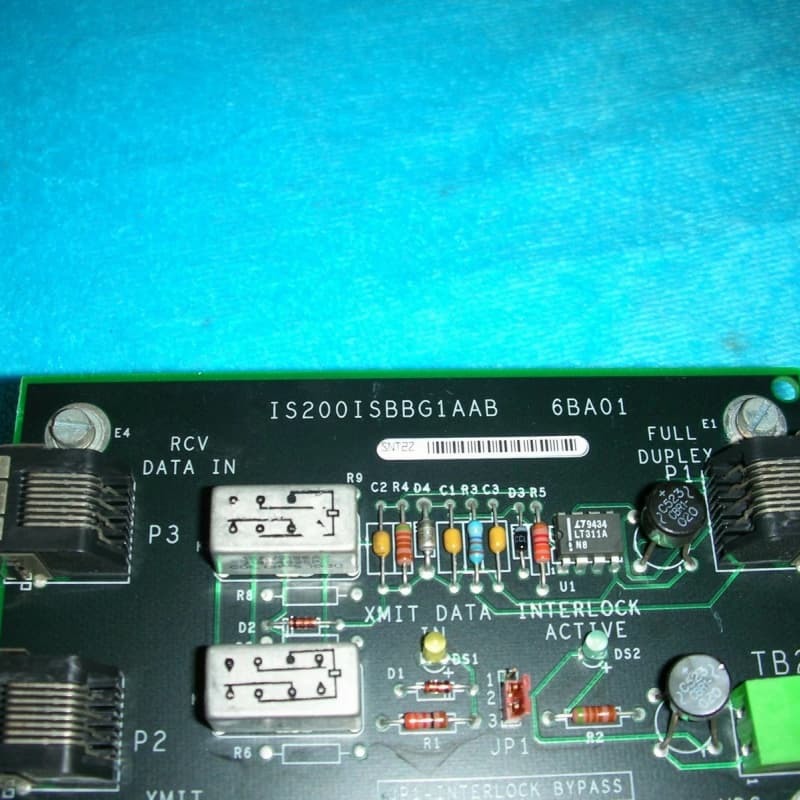

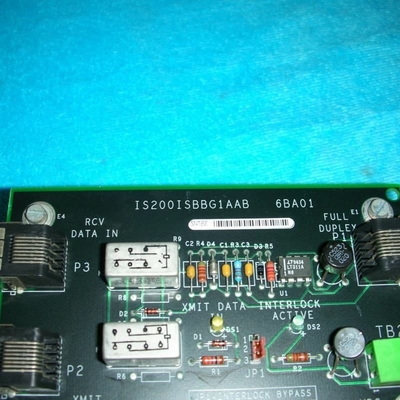

3.جمپر و شاخص ها: برچسب گذاری موقعیت جامپر روشن در هواپیما؛ 2 LED برای نظارت، که زرد برای داده های XMIT، سبز برای وضعیت قفل است.

4اجزای یکپارچه: شامل مقایسه ولتاژ زمان پاسخ 200ns، رله ها، مقاومت ها، خازن ها و دیودها برای عملکرد پایدار است.

5اتصال های امن: نوار پایانی P4 با اتصال پیچ تضمین لینک های سیم کشی خارجی قابل اعتماد.
