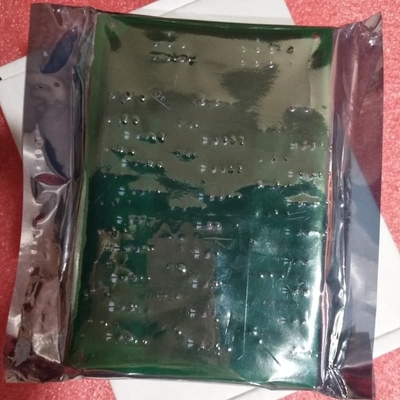

GE IS200JPDHG1AAA هیئت توزیع برق با چگالی بالا

GE IS200JPDHG1AAA یک کارت توزیع برق با چگالی بالا است که بخشی از سیستم کنترل توربین Mark VI است که در کنترل توربین های بادی، گازی و بخار استفاده می شود. این کارت برق 28 ولت DC را توزیع می کند و تا 24 بسته ورودی/خروجی Mark VIe و 3 سوئیچ اترنت را تامین می کند. چندین واحد را می توان به صورت زنجیره ای برای گسترش برق متصل کرد.

سازگار با محصولاتی مانند IS210SAMBH1A، در مکان های خطرناک و غیر خطرناک کار می کند و با UL 508A، CSA 22.2 No. 14 و EN 61010-1 مطابقت دارد. این کارت دارای 29 کانکتور پین ماده است که ورودی ها از طریق یک Mate-N-Lok 6 پین و خروجی ها برای سوئیچ ها و بسته های ورودی/خروجی ارائه می شود.

ویژگی ها:
1. توزیع برق: 28 ولت DC را به 24 بسته ورودی/خروجی و 3 سوئیچ اترنت تحویل می دهد. از طریق زنجیره ای کردن چندین واحد قابل ارتقا است.

2. حفاظت از مدار: هر کانکتور بسته ورودی/خروجی دارای فیوز PTC برای محدود کردن جریان بیش از حد است که از دستگاه های متصل محافظت می کند.

3. نصب: روی سطوح عمودی با پیچ های شماره 6 نصب می شود. از کانکتورهای Mate-N-Lok همانطور که مشخص شده است استفاده می کند.

4. رتبه بندی کانکتور: کانکتورهای 6 پین و بزرگتر 2 پین 600 ولت/13 آمپر را تحمل می کنند. کانکتورهای کوچکتر 2 پین (بسته های ورودی/خروجی) 600 ولت/0.8 آمپر را تحمل می کنند.

5. انطباق با ایمنی: با استانداردهای UL 508A، CSA 22.2 No. 14 و EN 61010-1 برای ایمنی صنعتی مطابقت دارد.

6. سازگاری: با محصولات سری Mark VI مانند IS210SAMBH1A، IS42yPDASH1A و IS42yYDASS1A کار می کند.
