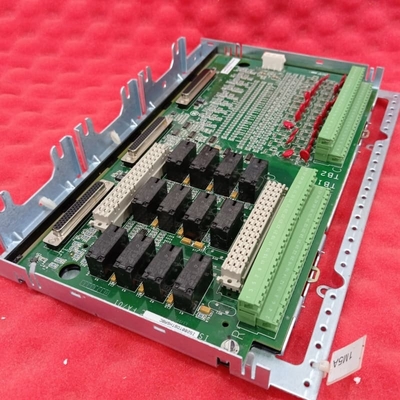

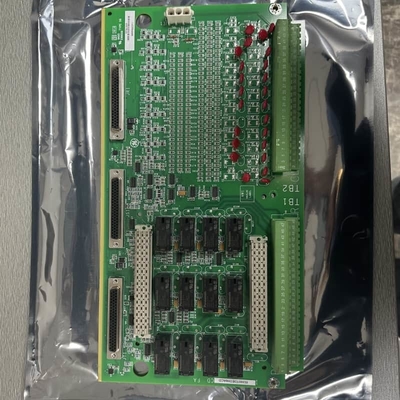

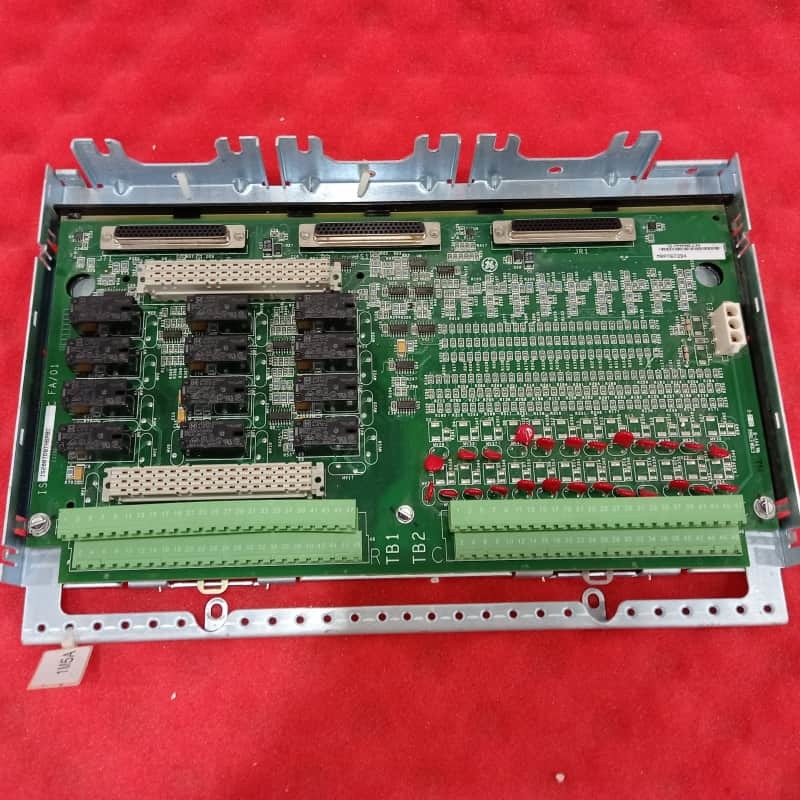

برد ترمینال ورودی/خروجی گسسته GE IS230TDBTH6A برای کنترل توربین

GE IS230TDBTH6A(IS200TDBTH6ABC) یک برد ترمینال ورودی/خروجی گسسته قدرتمند در سری Mark VI است که برای سیستم‌های TMR با نصب ریل DIN یا تخت طراحی شده است. این برد 24 ورودی تماسی ایزوله شده گروهی (125 ولت DC اسمی) را می‌پذیرد و دارای 12 رله Form-C است که از طریق یک برد WROBH1 اختیاری قابل ارتقا است. این برد مجهز به 49 واریستور اکسید فلزی (MOV) و فیلترهای ورودی است که از نوسانات و نویزهای فرکانس بالا جلوگیری می‌کند و یکپارچگی سیگنال را در محیط‌های صنعتی خشن تضمین می‌کند.

سازگار با سیستم‌های Mark VI، به سه بسته PDIO I/O از طریق کانکتورهای D-type متصل می‌شود و با کنترل‌کننده‌ها از طریق اترنت ارتباط برقرار می‌کند، هر بسته به کنترل‌کننده‌های R، S یا دوگانه متصل می‌شود. نصب شامل نصب روی یک حامل ورق فلزی با سیم‌کشی 12-24 AWG به دو بلوک ترمینال 48 ترمینالی (TB1 برای رله‌ها، TB2 برای ورودی‌ها) است. فاقد جامپرهای سخت‌افزاری است، در حالی که گزینه WROBH1 از 6 جامپر برای کنترل توان رله استفاده می‌کند.

ویژگی های کلیدی
ظرفیت ورودی/خروجی: 24 ورودی تماسی ایزوله شده گروهی (125 ولت DC) و 12 رله Form-C، با توسعه اختیاری از طریق WROBH1.

حفاظت قوی: 49 MOV و فیلترهای ورودی در برابر نوسانات و نویز محافظت می‌کنند که برای قابلیت اطمینان صنعتی بسیار مهم است.

سازگاری TMR: با سه بسته PDIO برای ارتباط مبتنی بر اترنت با کنترل‌کننده‌های TMR ادغام می‌شود و از افزونگی اطمینان حاصل می‌کند.

نصب انعطاف پذیر: ریل DIN یا قابل نصب در کابینت از طریق حامل ورق فلزی، با بلوک‌های ترمینال پلاگین Euro-style (TB1/TB2) برای سیم‌کشی منظم.

پیکربندی ساده: بدون جامپرهای سخت‌افزاری؛ برد WROBH1 اختیاری از 6 جامپر برای فعال/غیرفعال کردن توان رله استفاده می‌کند و با نیازهای تماس خشک سازگار می‌شود.

تشخیص: وضعیت کنتاکت‌های رله و فیوز را با WROBH نظارت می‌کند و بازخورد را به بسته‌های PDIO برای عیب‌یابی کارآمد ارائه می‌دهد.
