برد خاتمه سروو GE IS200TSVOH1BBB برای کنترل توربین Mark VI

GE IS200TSVOH1BBB یک برد ترمینال شیر سروو (TSVO) است که برای سیستم‌های کنترل توربین Mark VI جنرال الکتریک طراحی شده است و در سیستم‌های کنترل توربین‌های گاز، بخار و بادی استفاده می‌شود—یک ارتقاء از سری Mark V با سازگاری گسترده‌تر با توربین‌های بادی. این برد به عنوان یک رابط حیاتی برای محرک‌های سروو سه سیم‌پیچی در کاربردهای Speedtronic عمل می‌کند و سیگنال‌های سطح پایین را پردازش می‌کند: 0 تا ±50 ولت DC آنالوگ، <24 ولت AC و حلقه‌های جریان 4–20 میلی‌آمپر.

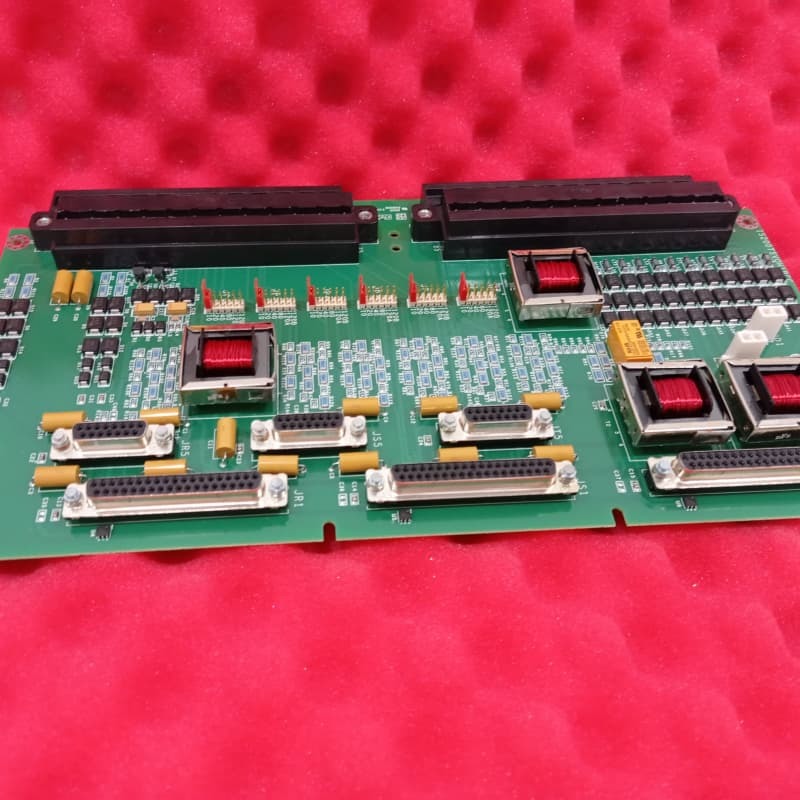

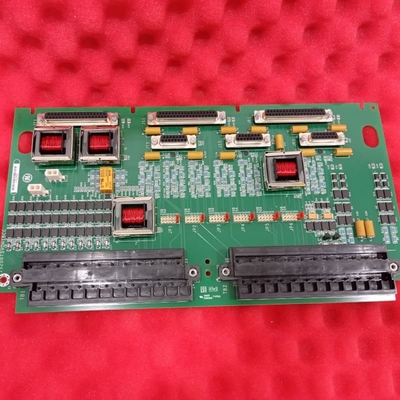

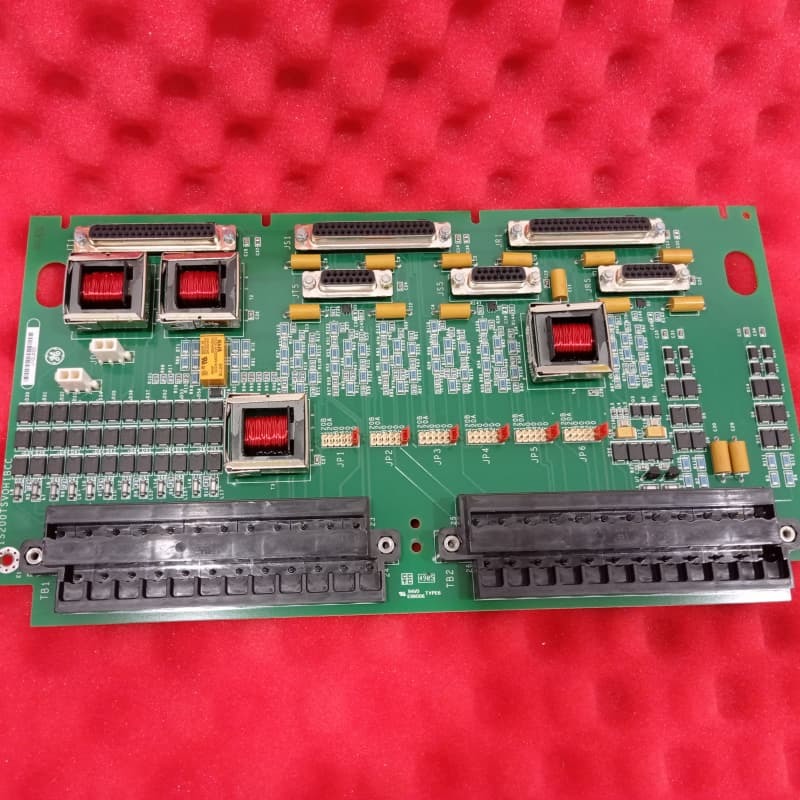

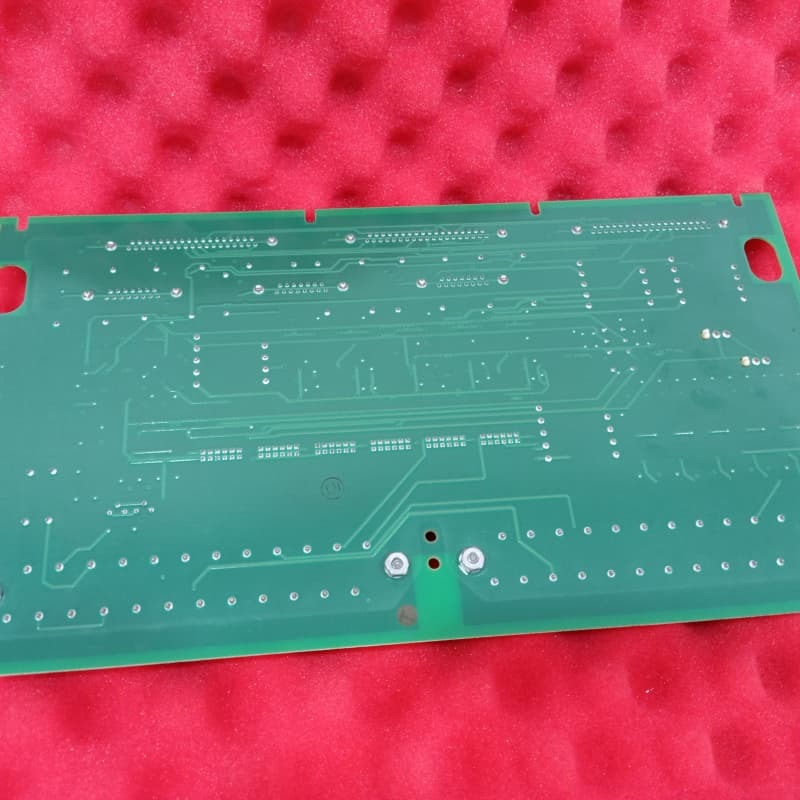

از نظر فیزیکی، دارای شش کانکتور D-shell، دو ترمینال، چهار ترانسفورماتور و اجزایی مانند ترانزیستورها، رله‌ها و مدارهای مجتمع است. دارای بریدگی در امتداد لبه‌های بلند با سه سوراخ دریل گوشه‌ای است، وزن آن حدود 2.00 پوند است و شامل شش جامپر است که هر کدام شش تنظیمات دارند. بخشی از سری IS200، دارای پوشش PCB منطبق است و از طریق کد شماره محصول خود شناسایی می‌شود.

ویژگی‌ها:
1. رابط کنترل سروو: به محرک‌های سروو سه سیم‌پیچی متصل می‌شود و سیگنال‌های مختلف سطح پایین را برای کنترل دقیق محرک توربین مدیریت می‌کند.

2. سازگاری با Mark VI: جزء جدایی‌ناپذیر سیستم‌های Mark VI، پشتیبانی از توربین‌های گاز، بخار و بادی، افزایش تطبیق‌پذیری نسبت به مدل‌های قبلی Mark V.

3. سخت‌افزار قوی: شامل شش کانکتور D-shell، ترمینال‌ها، ترانسفورماتورها و جامپرهای قابل تنظیم (6 تنظیمات برای هر کدام) برای راه‌اندازی انعطاف‌پذیر.

4. طراحی بادوام: پوشش منطبق، لبه‌های بریدگی‌دار و گوشه‌های سوراخ‌دار، دوام را در محیط‌های توربین صنعتی تضمین می‌کند.
