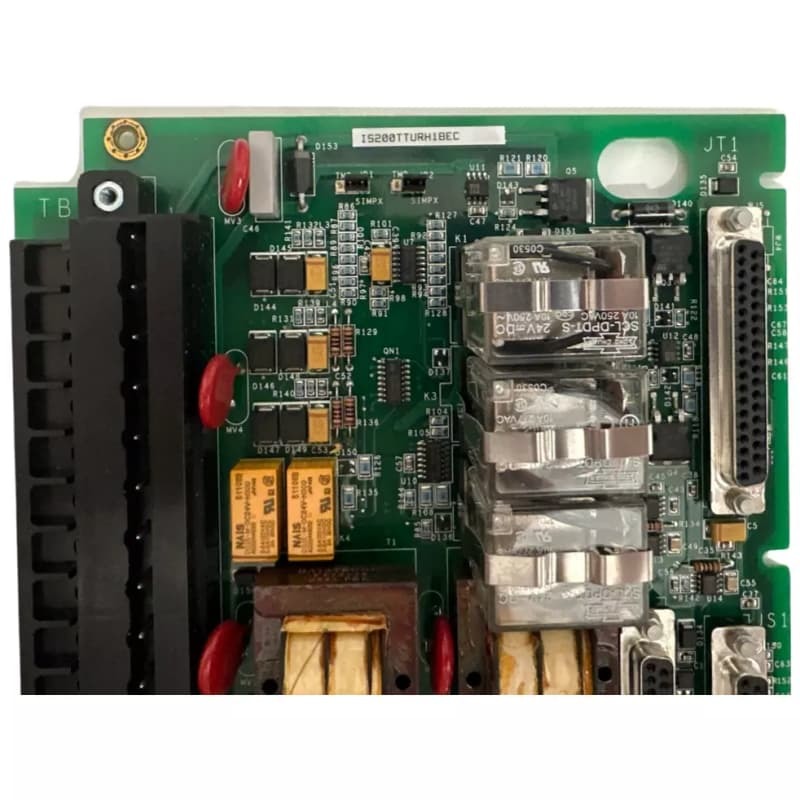

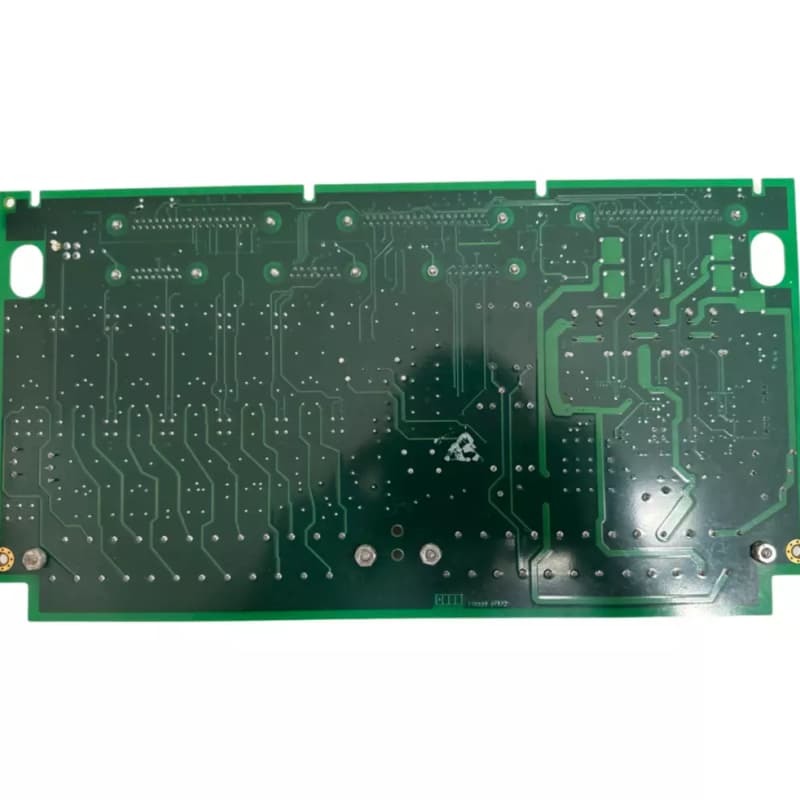

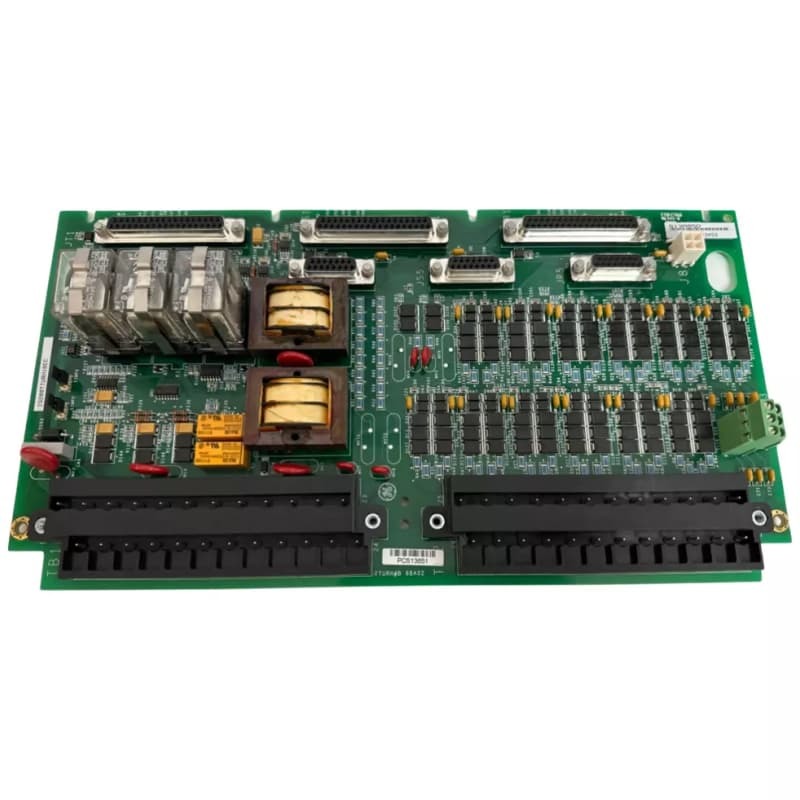

GE IS200TTURH1BCC تخته پایانی توربین برای مارک VI

ژنراتورIS200TTURH1BCCیک صفحه ورودی حفاظت اولیه در مارک VI است که برای کنترل توربین گاز، بخار و بادی ضروری است. به عنوان یک صفحه ی پایانی توربین، با پردازنده I/O توربین ارتباط برقرار می کند،مدیریت ورودی/خرید کلیدی، دارای 12 دستگاه سرعت نبض منفعل، سیگنال ولتاژ ژنراتور / بس از ترانسفورماتورهای بالقوه، خروجی 125V DC برای کویل اصلی قطع کننده و ورودی ولتاژ / سنسور جریان در شیفت است.

این دستگاه دارای رله های K25 ، K25P و K25A ◄ است که باید برای تأمین 125 ولت DC به قطع کننده اصلی نزدیک شوند.نصب شامل سیم کشی به بلوک های پایانی TB1/TB2 و استفاده از جمپر JP1/JP2 برای تغییر بین پیکربندی های Simplex و TMR است. TB3 از اتصال TTL اختیاری به سرعت فعال پشتیبانی می کند.

ویژگی ها:
I/O چند کارکردی:اندازه گیری سرعت، نظارت بر ولتاژ، کنترل قطع کننده، و پردازش سیگنال میله، ضروری برای عملیات توربین.

حمایت از تخلیه:قابل پیکربندی از طریق جمپر برای سیستم های Simplex یا TMR، با TMR با استفاده از شش کانکتور برای تحمل خطا.

رله هاي مهم:رله های K25، K25P، K25A باعث می شوند که خاموش کننده اصلی کار کند و توزیع انرژی ایمن را تضمین کند.

اتصال انعطاف پذیر:شامل کانکتورهای D-shell، بلوک های ترمینال و TB3 برای TTL است که با ورودی های مختلف سنسور / دستگاه سازگار است.

مارک VI سازگاری:با سیستم های Mark VI / VIe ادغام می شود، پشتیبانی از توربین های گاز، بخار و بادی - ارتقاء بر روی برنامه های کاربردی محدود Mark V.
