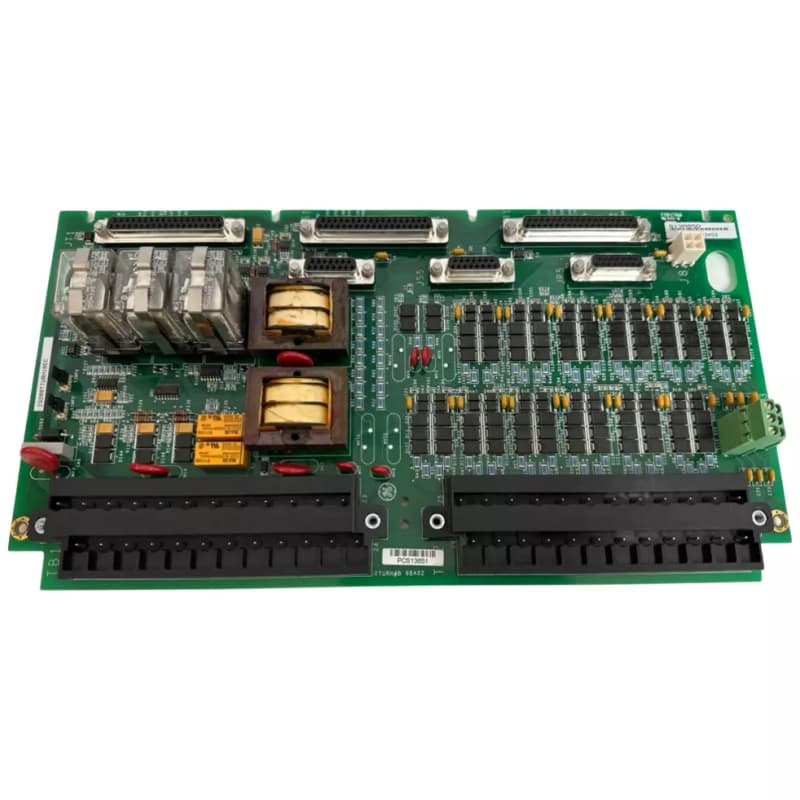

برد خاتمه توربین GE IS200TTURH1BEC برای سیستم‌های Mark VI

ژنراتورIS200TTURH1BECیک تخته پایان گیری توربین است که بخشی از سیستم های مارک VI GE است و برای کنترل توربین های گاز، بخار و بادی طراحی شده است. آن با پردازنده I / O توربین ارتباط برقرار می کند و ورودی ها / خروجی های حیاتی را مدیریت می کند:۱۲ دستگاه ضربان غیرفعال برای اندازه گیری سرعت، سیگنال های ولتاژ ژنراتور / بس از ترانسفورماتورهای بالقوه، خروجی 125V DC برای کویل مکث کننده اصلی (52G) و ورودی ولتاژ / جریان سنسور میله.

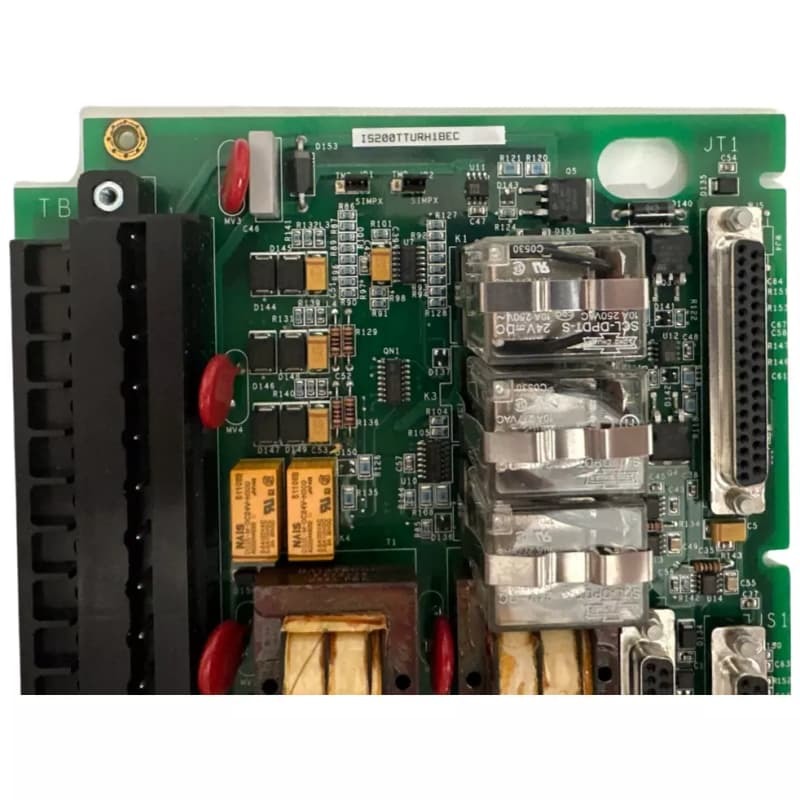

دارای رله های K25، K25P و K25A است که هر دو برای قدرت شکاف نیاز به بسته شدن دارند. این سیستم از هر دو پیکربندی ساده و TMR از طریق پرندگان پشتیبانی می کند.JR1 در سیگنال های دیگر، و پورت های سازگار با TMR اضافی مانند JS5، JT5. سیم کشی از بلوک های پایانی TB1 / TB2 با نوارهای محافظ زمین استفاده می کند؛ TB3 قابلیت اتصال TTL اختیاری را دارد. مجهز به رله ها، ترانسفورماتورها،و کانکتورهای D-shell، عملکرد قوی در محیط توربین صنعتی را تضمین می کند.

ویژگی ها:
I/O چند کارکردی:اندازه گیری سرعت، نظارت بر ولتاژ، کنترل قطع کننده، و پردازش سیگنال میله، ضروری برای عملیات توربین.

حمایت از تخلیه:قابل پیکربندی از طریق جمپر برای سیستم های Simplex یا TMR، با TMR با استفاده از شش کانکتور برای تحمل خطا.

رله هاي مهم:رله های K25، K25P، K25A باعث می شوند که خاموش کننده اصلی کار کند و توزیع انرژی ایمن را تضمین کند.

اتصال انعطاف پذیر:شامل کانکتورهای D-shell، بلوک های ترمینال و TB3 برای TTL است که با ورودی های مختلف سنسور / دستگاه سازگار است.

مارک VI سازگاری:با سیستم های Mark VI / VIe ادغام می شود، پشتیبانی از توربین های گاز، بخار و بادی - ارتقاء بر روی برنامه های کاربردی محدود Mark V.
