GE IS200TVIBH2BBB هیئت پایانی لرزش برای کنترل توربین مارک VI

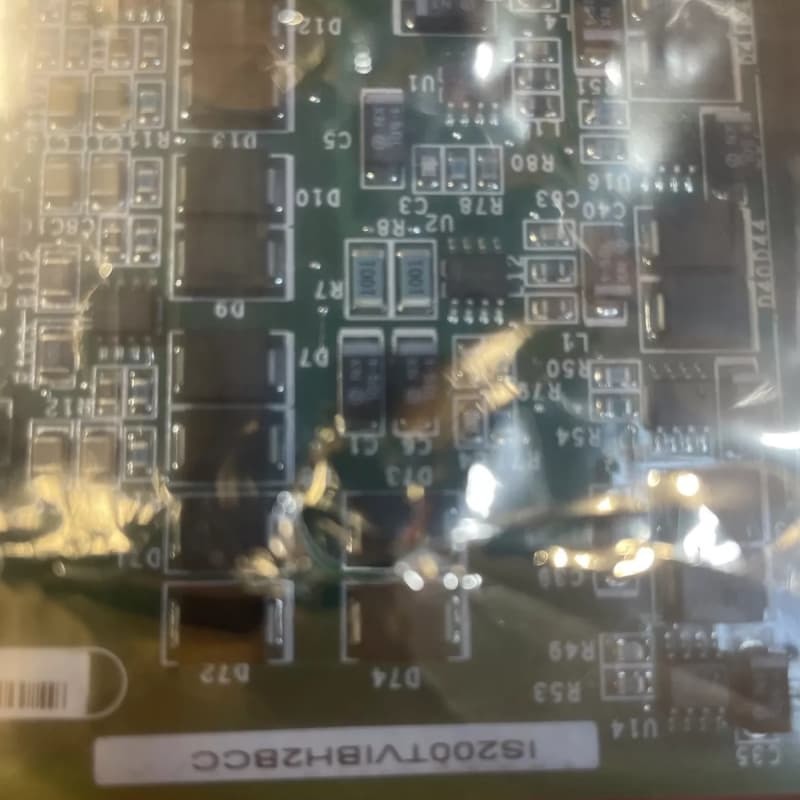

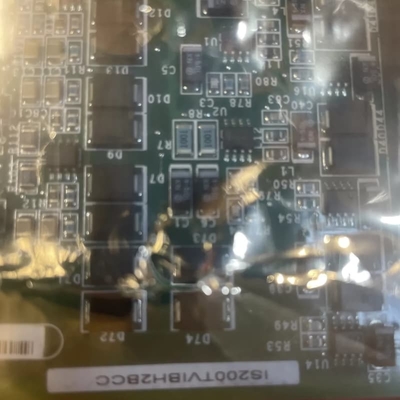

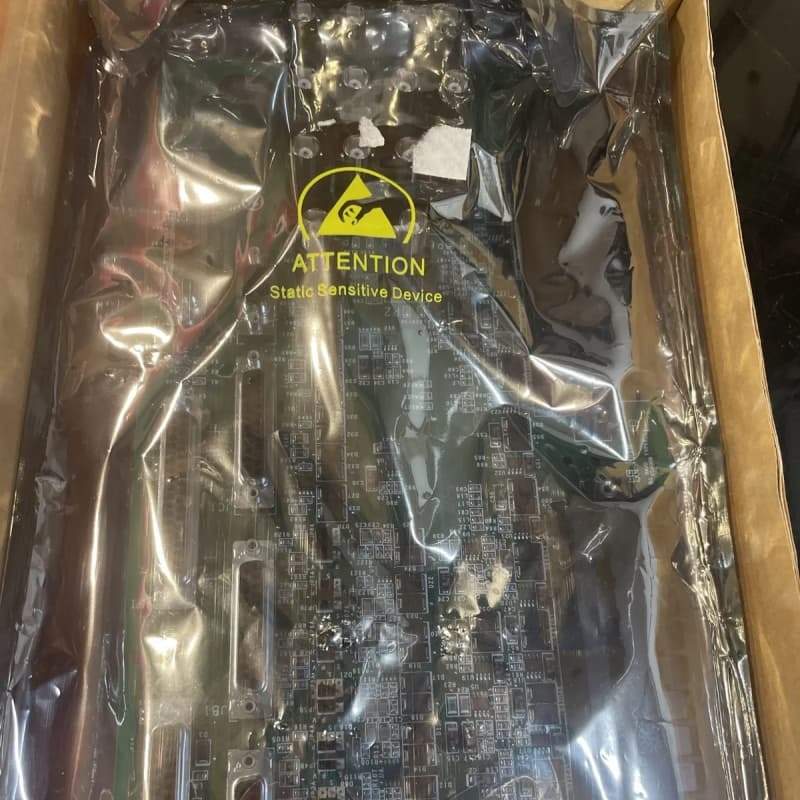

GE IS200TVIBH2BBB یک برد ترمینال ارتعاش در سیستم کنترل Mark VI است که برای نظارت بر ارتعاش در ماشین‌آلات صنعتی حیاتی است.این برد تا 14 پروب Bently Nevada را متصل می‌کند که 2 عدد از آن‌ها می‌توانند به برد VVIB برای پردازش بیشتر متصل شوند و از انواع مختلف پروب‌ها پشتیبانی می‌کند: مجاورتی، سرعت، شتاب، لرزه‌ای و فاز.

با کار با برد بردار ورودی ارتعاش، نظارت مداوم بر ارتعاش را تسهیل می‌کند. VVIB برق (-28 ولت DC، با افزونگی از طریق مدارهای انتخاب بالا دیود در سیستم‌های TMR) را تامین می‌کند و سیگنال‌ها را از طریق تبدیل آنالوگ به دیجیتال پردازش می‌کند و داده‌ها را از طریق باس VME به کنترل‌کننده منتقل می‌کند. کنترل‌کننده آلارم‌هایی را برای ارتعاش، خروج از مرکز، موقعیت محوری و منطق قطع برای جلوگیری از خرابی‌ها ایجاد می‌کند. این برد شامل کانکتورهای BNC برای ابزارهای نگهداری قابل حمل است که امکان بررسی‌های پیش‌بینی‌کننده را فراهم می‌کند.

ویژگی‌ها:
سازگاری با پروب: از 14 پروب Bently Nevada پشتیبانی می‌کند و با VVIB برای پردازش سیگنال پیشرفته ادغام می‌شود.

برق افزونه: -28 ولت DC از VVIB، با سیستم‌های TMR که از مدارهای انتخاب بالا دیود برای برق قابل اعتماد استفاده می‌کنند. رگولاتورها -23 تا -26 ولت DC را با حفاظت از اتصال کوتاه فراهم می‌کنند.

پردازش سیگنال: سیگنال‌های پروب از طریق VVIB تحت تبدیل A/D قرار می‌گیرند، با نمونه‌برداری با سرعت بالا برای انتقال داده‌ها در زمان واقعی به کنترل‌کننده.

نگهداری و ایمنی: کانکتورهای BNC جمع‌آوری داده‌های قابل حمل را فعال می‌کنند. آلارم‌ها/منطق قطع تولید شده توسط کنترل‌کننده از خرابی ماشین‌آلات جلوگیری می‌کنند.

ادغام سیستم: یکپارچه با Mark VI، افزایش راندمان عملیاتی با به حداقل رساندن زمان خرابی از طریق نظارت فعال بر ارتعاش.
