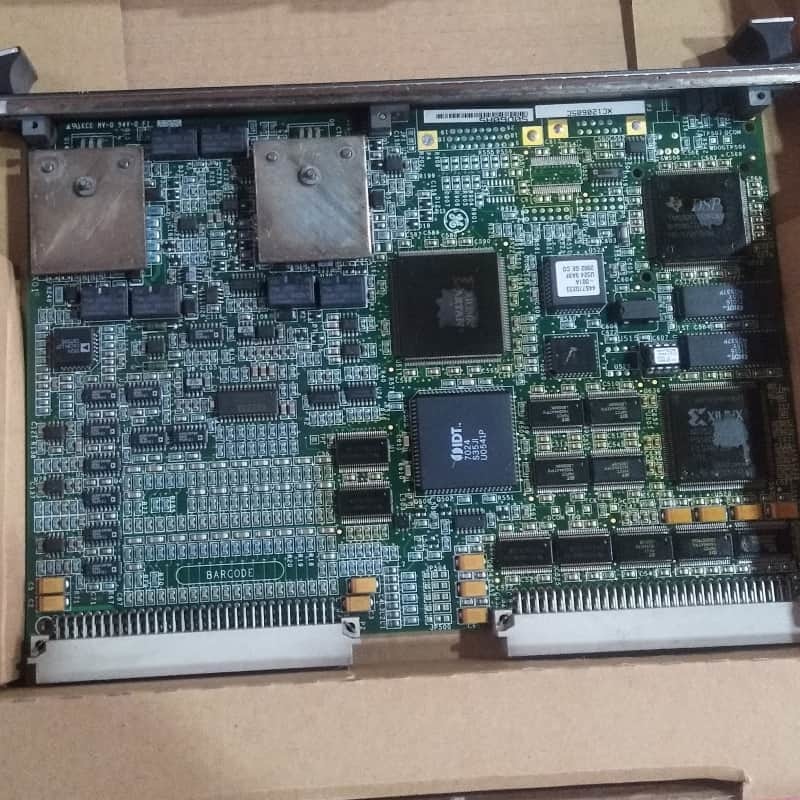

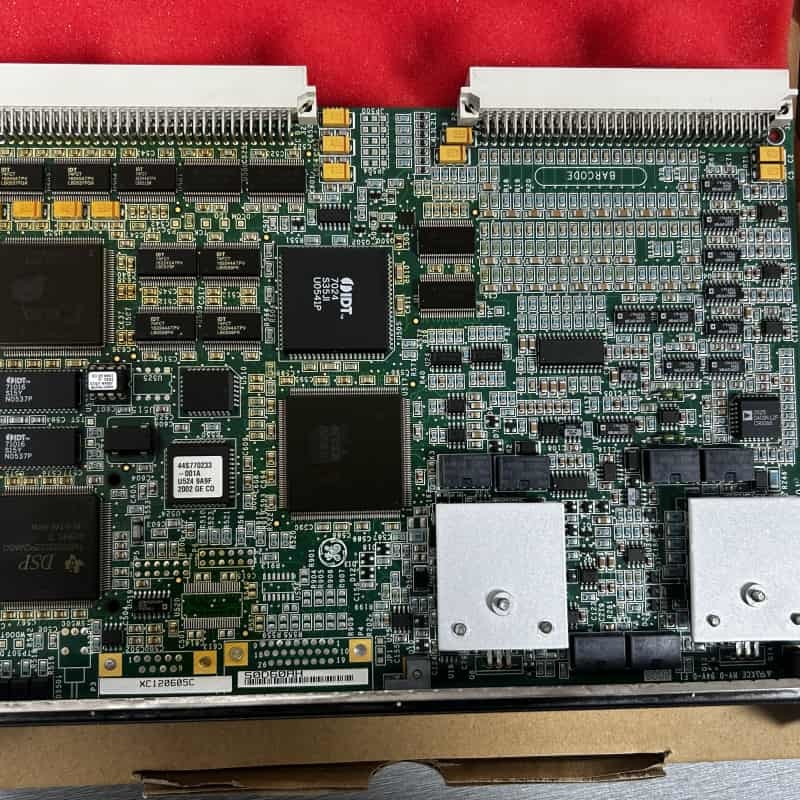

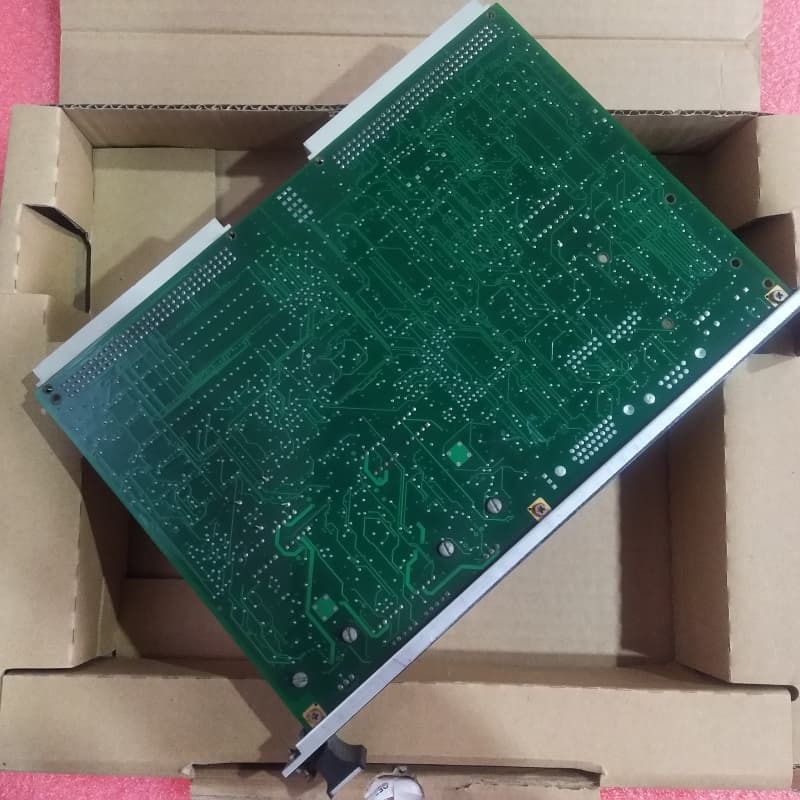

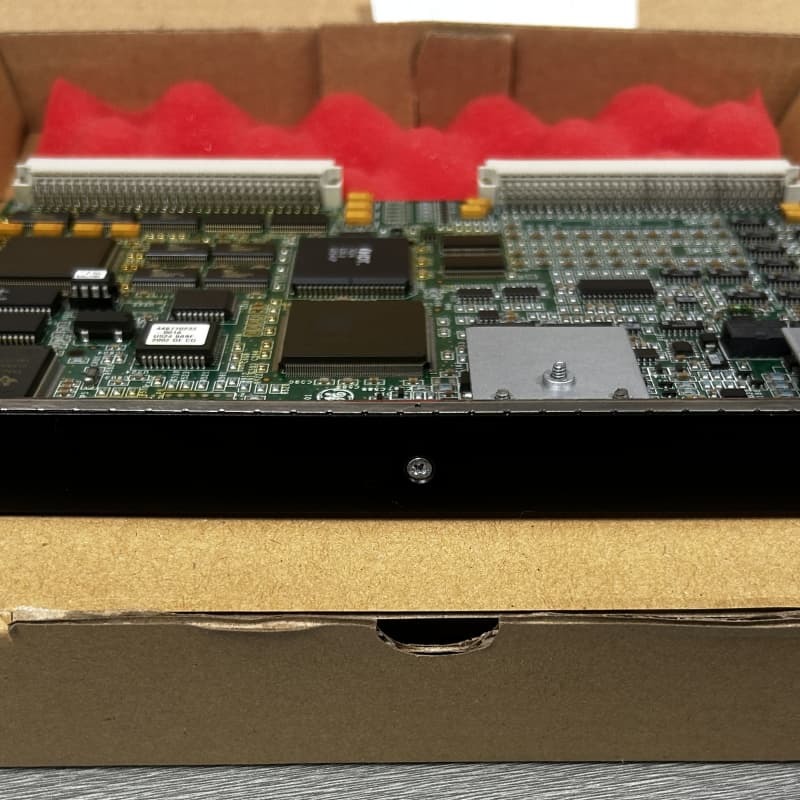

صفحه ورودی آنالوگ GE IS200VAICH1D VME برای توربین مارک VI

ژنراتورIS200VAICH1Dیک تخته ی پایانی Contact Input Group Isolation است که بخشی از سیستم VAIC در سیستم های کنترل توربین مارک VI GE است. 20 ورودی آنالوگ و 4 خروجی آنالوگ را مدیریت می کند.تبدیل سیگنال های آنالوگ به دیجیتال از طریق صفحه پردازش VAIC و انتقال داده ها به کنترل کننده از طریق backplane VMEاین سیستم هر دو تنظیمات ساده و TMR را پشتیبانی می کند.

با نسل های قبلی VAIC سازگار است، با تابلوهای ترمینال TBAIH1B و تمام بازنگری های DTAI کار می کند و خروجی 20 mA را در طول 1000 فوت سیم # 18 با مقاومت بار 500Ω هدایت می کند.نصب شامل نصب تخته در قفسه VME است، در حالی که عملیات برای پیکربندی انواع ورودی و محدوده های خروجی به پرش ها متکی است.

ویژگی ها:

ظرفیت I/O:20 ورودی آنالوگ و 4 خروجی، با 10 ورودی/2 خروجی در هر صفحه ترمینال.

حمایت از تخلیه:سازگار با سیستم های TMR، توزیع سیگنال ها به سه قفسه VME برای تحمل خطا، به علاوه تنظیمات ساده.

پردازش سیگنال:یکپارچه سازی شرایط سیگنال، تبدیل A / D / D / A، و یک چندگانه آنالوگ برای ترجمه دقیق سیگنال.

تشخيص:LED های صفحه جلو حالت عملیاتی را نشان می دهند؛ شامل چک های محدودیت سخت افزار / سیستم، اعتبار سنجی سیگنال TMR و چک های سازگاری با تراشه های TBAI ID است.

سازگاری و انعطاف پذیری:با تخته های قدیمی VAIC کار می کند، از انواع ورودی / خروجی مختلف از طریق پرندگان پشتیبانی می کند و تشخیص توقف کمپرسور را برای توربین های گاز امکان پذیر می کند.

دوام صنعتی:برای محیط های سخت طراحی شده، با عملکرد پایدار در طول کابل های طولانی و پارامترهای قابل تنظیم برای آلارم.
