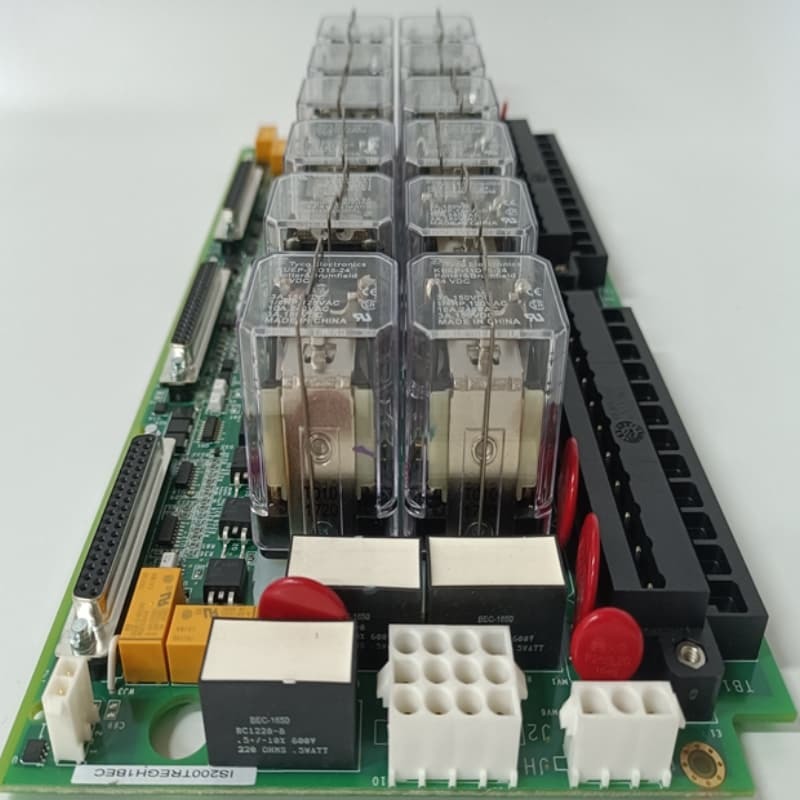

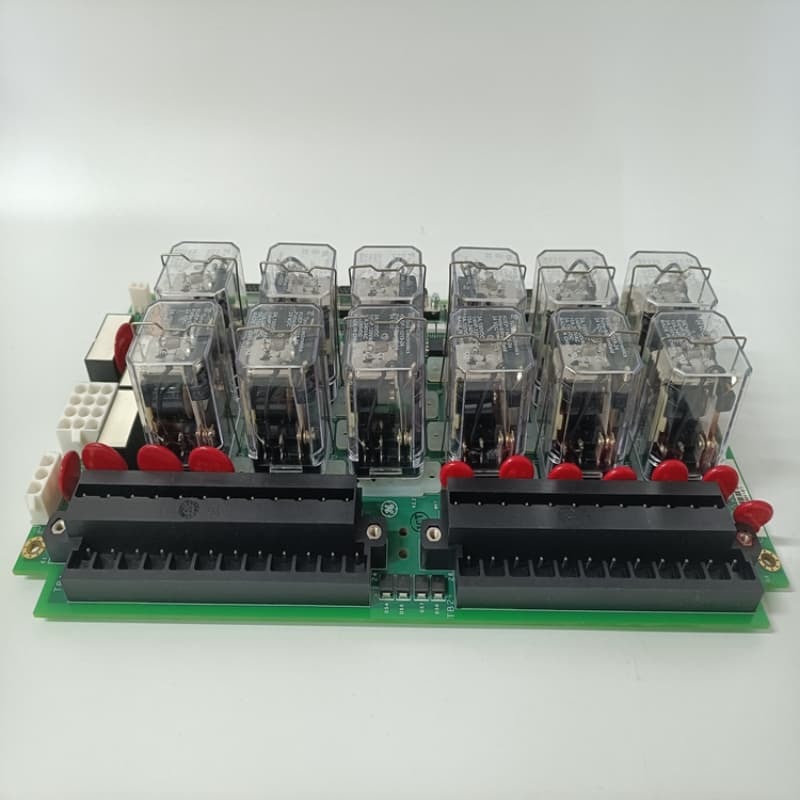

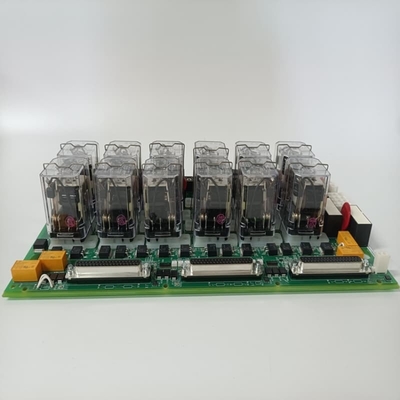

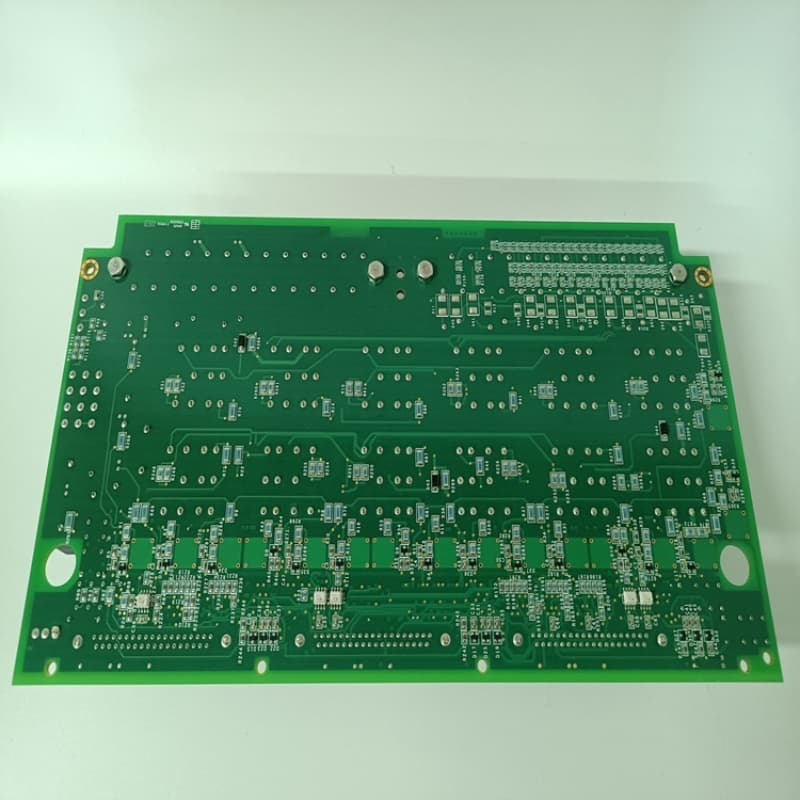

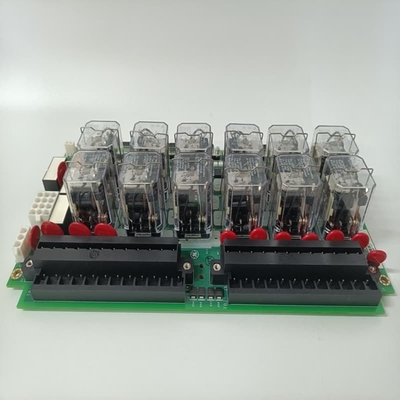

GE IS200TREGH1BDB تخته پایان اضطراری سفر مارک VI

GEIS200TREGH1BDB یک برد ترمینال قطع اضطراری توربین در سیستم کنترل Mark VI است که مسئولیت تامین برق تا سه شیر برقی قطع اضطراری را بر عهده دارد. این برد، سمت مثبت برق DC را به شیرهای برقی تامین می کند و با برد TRPG (که سمت منفی را تامین می کند) به منظور اطمینان از توزیع متعادل برق، کار می کند. این برد که کاملاً توسط کنترلر ورودی/خروجی (I/O) کنترل می شود، بخش مهمی از مکانیزم ایمنی توربین را تشکیل می دهد و در صورت نیاز، خاموش شدن اضطراری را امکان پذیر می کند.

در سیستم های ساده، از طریق کابل J1 به برد ترمینال TSVO متصل می شود و سیگنال های قطع را برای فعال کردن عملکرد گیره شیر سروو پس از قطع، منتقل می کند. کنترلر I/O، حفاظت از سرعت بیش از حد اضطراری، توقف های اضطراری و عملکرد رله ها را مدیریت می کند. عملکرد شیر برقی از طریق تست های آنلاین/آفلاین تأیید می شود و پاسخگویی در سناریوهای بحرانی را تضمین می کند.

ویژگی ها:
برق شیر برقی قطع: برق DC مثبت را به حداکثر 3 شیر برقی تامین می کند که با TRPG برای عملکرد هماهنگ جفت شده است.

ادغام کنترلر I/O: توسط کنترلر I/O مدیریت می شود که حفاظت از سرعت بیش از حد اضطراری، توقف های اضطراری را انجام می دهد و 12 رله را برای فعال سازی افزونه شیر برقی کنترل می کند.

سازگاری ساده: شامل کابل J1 به TSVO برای گیره شیر سروو پس از قطع، افزایش ایمنی در تنظیمات غیر افزونه.

قابلیت های تست: از تست های دستی آنلاین شیر برقی و شبیه سازی های سرعت بیش از حد آفلاین، با مخاطبین بازخورد که قطع های موفقیت آمیز را تأیید می کنند، پشتیبانی می کند.

کنترل رله افزونه: نه رله در سه گروه رای گیری، فعال سازی قابل اطمینان شیر برقی را تضمین می کند، که باعث به حداقل رساندن فعال سازی های نادرست و خرابی های تک نقطه ای می شود.
