GE IS200TRLYH1BGF رله ترمینال برای کنترل توربین مارک VI

ژنراتورIS200TRLYH1BGFیک صفحه خروجی رله در سیستم کنترل توربین مارک VI است که توسط VCCC، VCRC یا VGEN کنترل می شود و از هر دو پیکربندی ساده و TMR پشتیبانی می کند.آن را به VME راک از طریق کابل های پلاگین قالب گذاری شده متصل می کند با استفاده از JA1 برای تنظیمات ساده و JR1/JS1/JT1 برای سیستم های TMR. دارای 12 رله مغناطیسی پلاگین، خروجی های انعطاف پذیر را ارائه می دهد: اولین 6 مورد برای تماس های خشک فرم C یا کنترل سولناید خارجی تنظیم می شوند.رله های 711، تماس های جدا شده فرم C را بدون برق فراهم می کنند.، و رله 12 برای کاربردهایی مانند ترانسفورماتورهای روشنایی تخصص دارد.

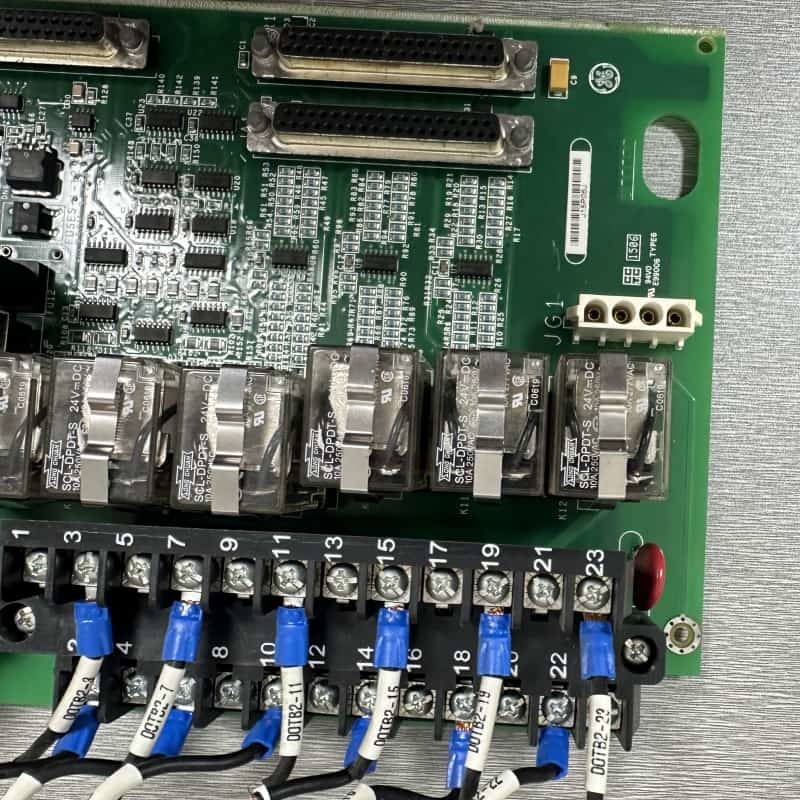

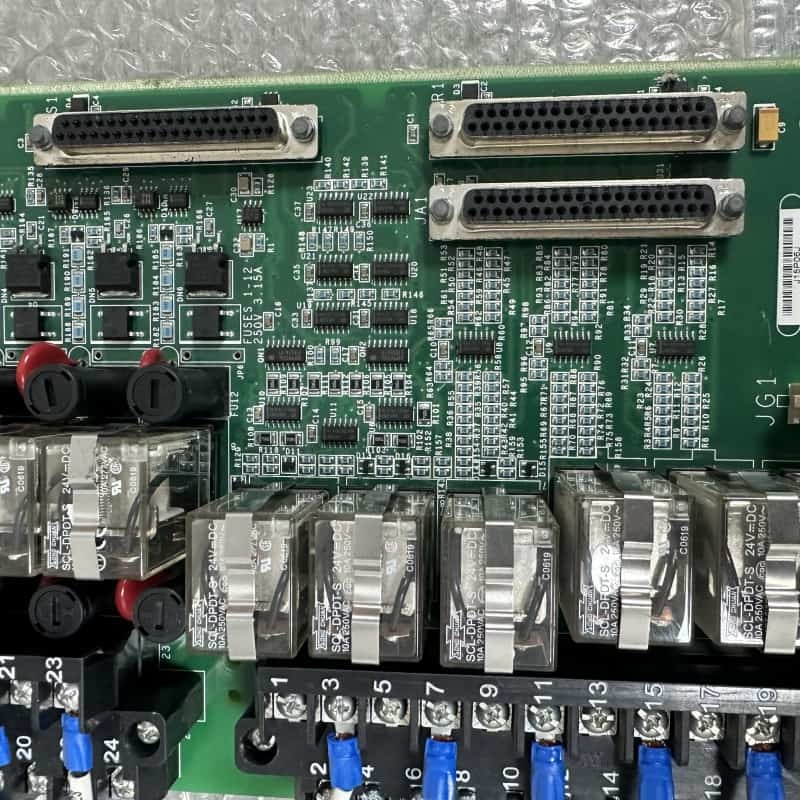

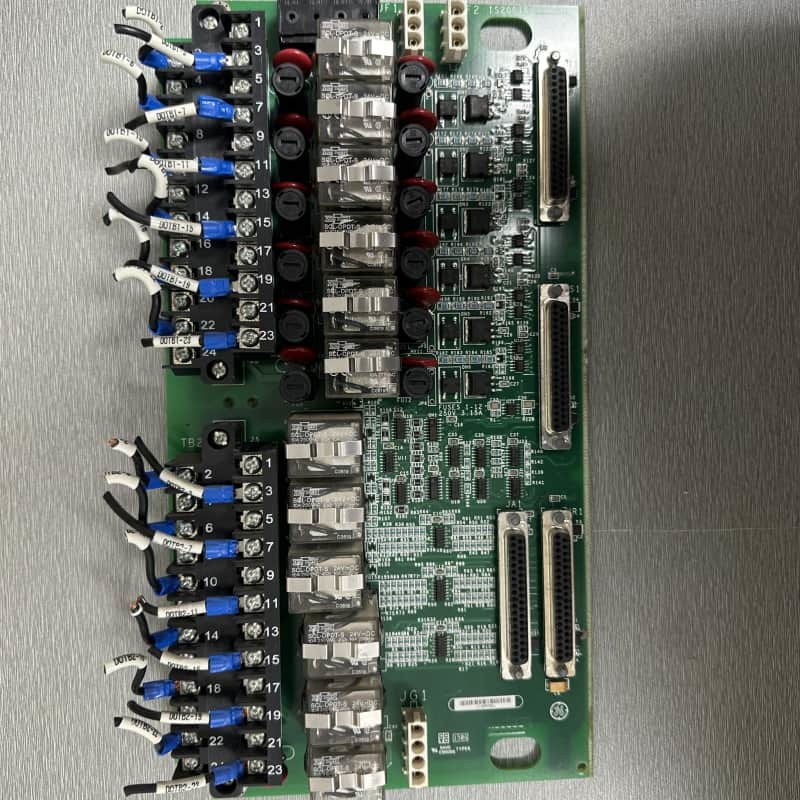

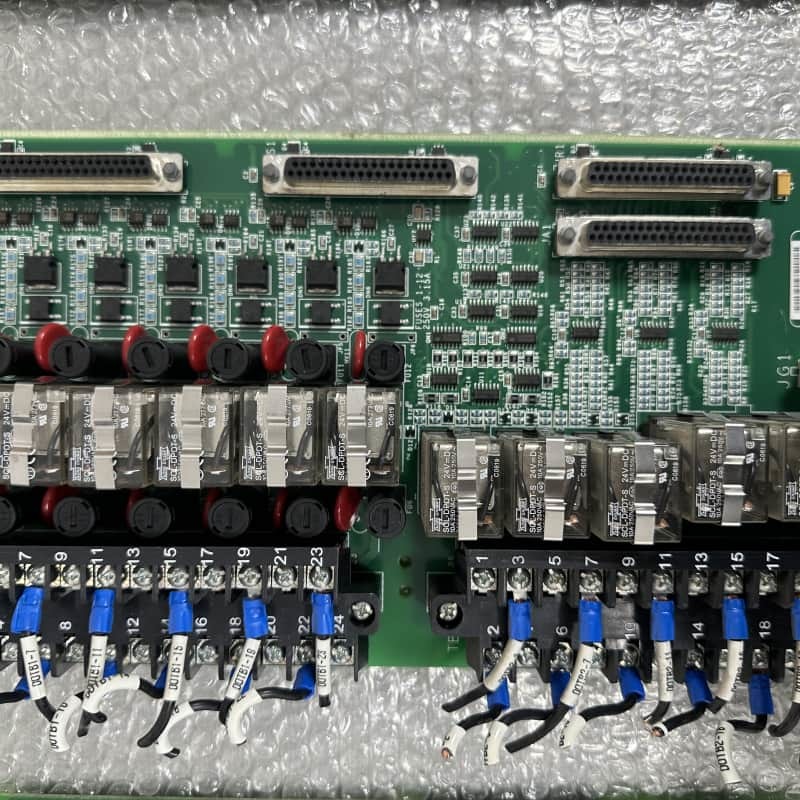

از نظر فیزیکی، صفحه مستطیل دارای دو بلوک پایانی سیاه بلند، رله های عمودی با پوشش شفاف، ترانزیستورها، MOV های قرمز، خازن های آبی و مدارهای یکپارچه است.به عنوان بخشی از سری قدیمی مارک VI، عملکرد قابل اطمینان در کنترل توربین های صنعتی را تضمین می کند، علیرغم اینکه متوقف شده است.

ویژگی ها:
انعطاف پذیری رله:12 رله با خروجی قابل تنظیم، 6 برای تماس های خشک / سولنوئیدها، 5 تماس های خشک اختصاصی، 1 تخصصی برای ترانسفورماتورهای روشنایی.

توان افزايش:از 125 ولت DC، 115 و 230 ولت AC و 24 ولت DC اختیاری پشتیبانی می کند.

حمایت از تخلیه:با سیستم های TMR از طریق کانکتورهای متعدد ادغام می شود، اطمینان از تحمل خطا در برنامه های حیاتی.

تشخیص خطا:مانیتورها از دست دادن تحریک، اختلافات جریان کویل و شکست های ارتباطی را نشان می دهند، هشدارها را تحریک می کنند یا برای ایمنی رله ها را خاموش می کنند.

طراحي پايدار:اجزای قوی (MOV ها، ترانزیستورها) و ساخت صنعتی درجه ای طول عمر در محیط های سخت توربین را تضمین می کنند.

سازگاری سیستم:بدون مشکل با کنترل کننده های مارک VI کار می کند، انعطاف پذیری کنترل را در اتوماسیون توربین گاز / بخار افزایش می دهد.
