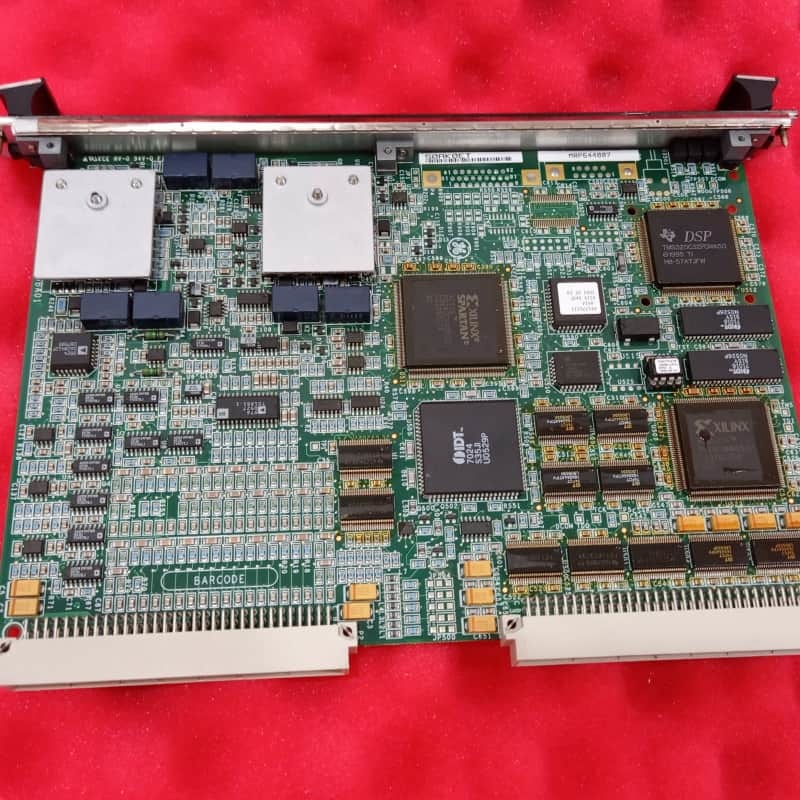

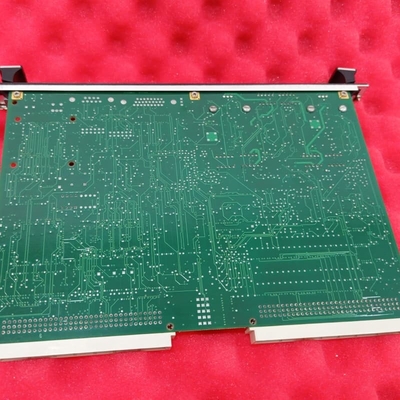

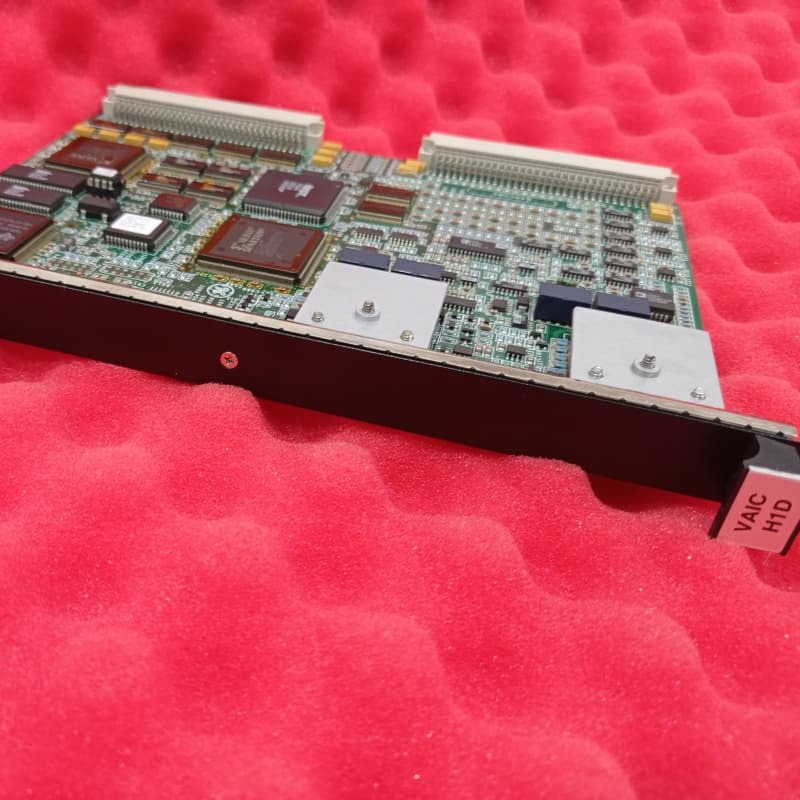

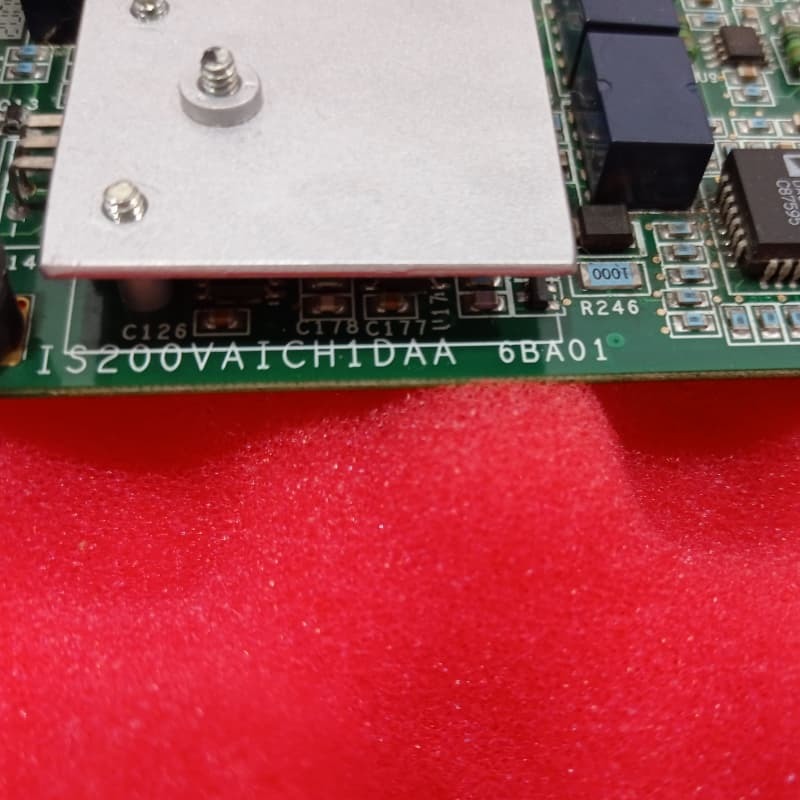

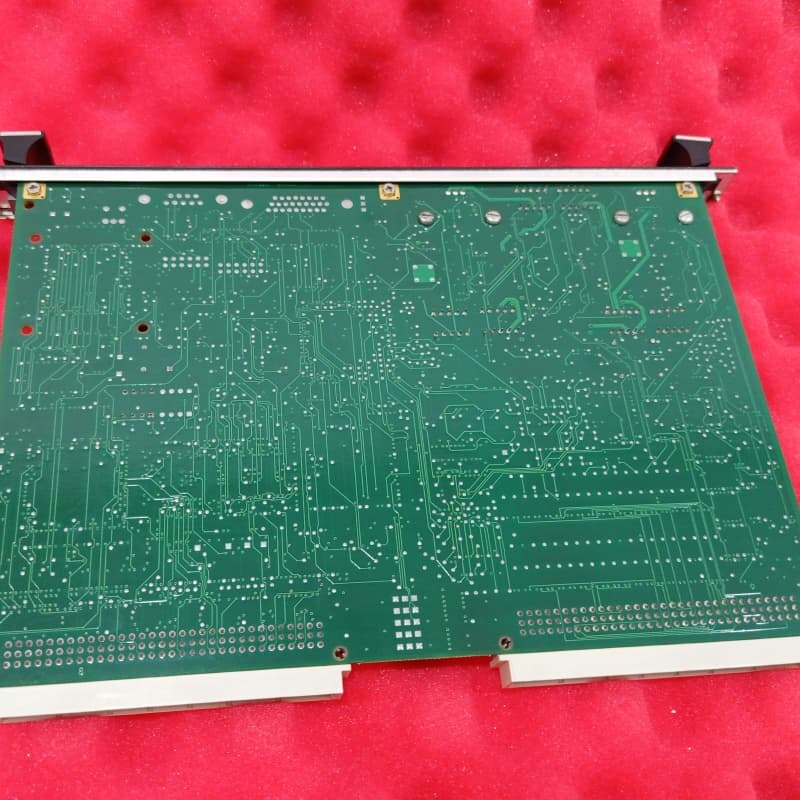

GE IS200VAICH1DAA VME کارت ورودی آنالوگ برای کنترل توربین مارک VI

GE IS200VAICH1DAA یک برد ورودی/خروجی آنالوگ در سیستم کنترل Mark VI است که از پیکربندی‌های simplex و TMR پشتیبانی می‌کند. این برد 20 ورودی آنالوگ و 4 خروجی آنالوگ را مدیریت می‌کند و سیگنال‌های آنالوگ را به مقادیر دیجیتال تبدیل می‌کند تا از طریق صفحه پشتی VME به کنترلر منتقل شود و بالعکس برای جریان‌های خروجی.

در تنظیمات TMR، سیگنال‌های ورودی به سه رک VME (R، S، T) منشعب می‌شوند که هر کدام دارای یک VAIC هستند. خروجی‌ها از یک مدار اختصاصی برای ترکیب سیگنال‌ها از هر سه استفاده می‌کنند و از تحمل خطا اطمینان حاصل می‌کنند. در حالت simplex، یک VAIC واحد تمام سیگنال‌ها را پردازش می‌کند. این برد با بردهای ترمینال TBAI از طریق کانکتورهای قفل‌شونده J3/J4 ادغام می‌شود و از بارهای تا 800Ω در بیش از 1000 فوت سیم #18 با ولتاژ درایو 18 ولت پشتیبانی می‌کند. این برد که بخشی از سری Mark VI است، کنترل توربین را با فناوری Speedtronic بهبود می‌بخشد.

ویژگی‌ها:
ظرفیت ورودی/خروجی: 20 ورودی آنالوگ و 4 خروجی که از طریق دو برد ترمینال مدیریت می‌شوند.

پشتیبانی از افزونگی: پیکربندی TMR با سه VAIC تحمل خطا را تضمین می‌کند. حالت simplex عملیات ساده‌تری را ارائه می‌دهد.

پردازش سیگنال: سیگنال‌های آنالوگ-دیجیتال را برای ارتباط با کنترلر و دیجیتال-آنالوگ را برای جریان‌های خروجی تبدیل می‌کند و یکپارچگی را در کابل‌های طولانی حفظ می‌کند.

سازگاری: با بردهای ترمینال TBAI کار می‌کند و از بارهای 800Ω و سیم‌کشی 1000 فوت از طریق ولتاژ درایو 18 ولت پشتیبانی می‌کند.

سازگاری صنعتی: با سیستم‌های Mark VI ادغام می‌شود و امکان تشخیص توقف کمپرسور و عملکرد قابل اعتماد در کاربردهای کنترل توربین را فراهم می‌کند.

نصب آسان: از طریق کانکتورهای قفل‌شونده J3/J4 متصل می‌شود. چراغ‌های تشخیصی سلامت سیستم را پس از روشن شدن نشان می‌دهند.
