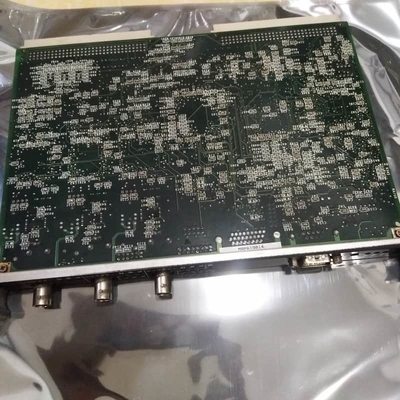

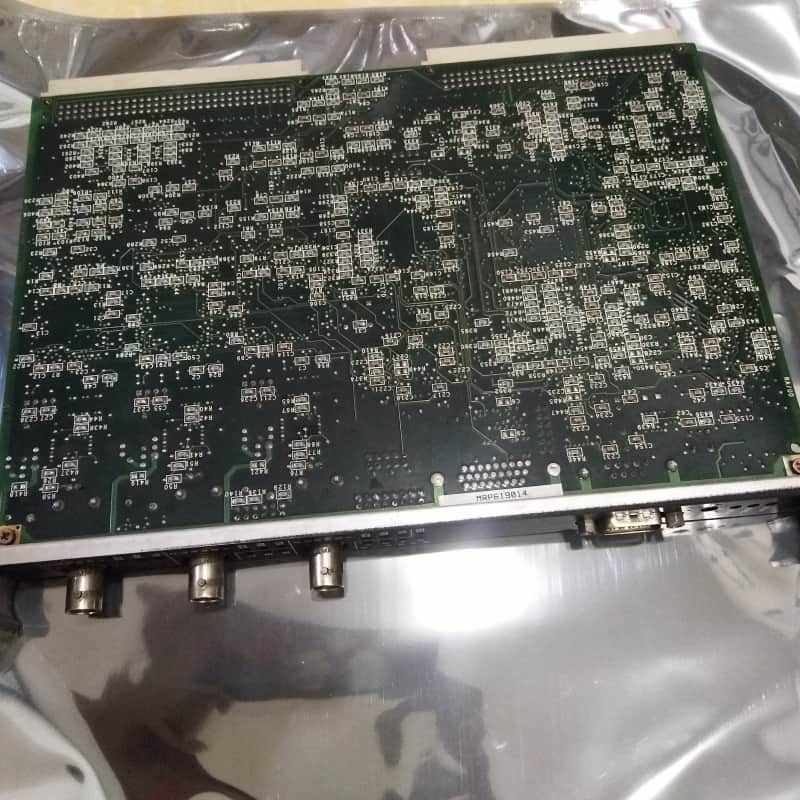

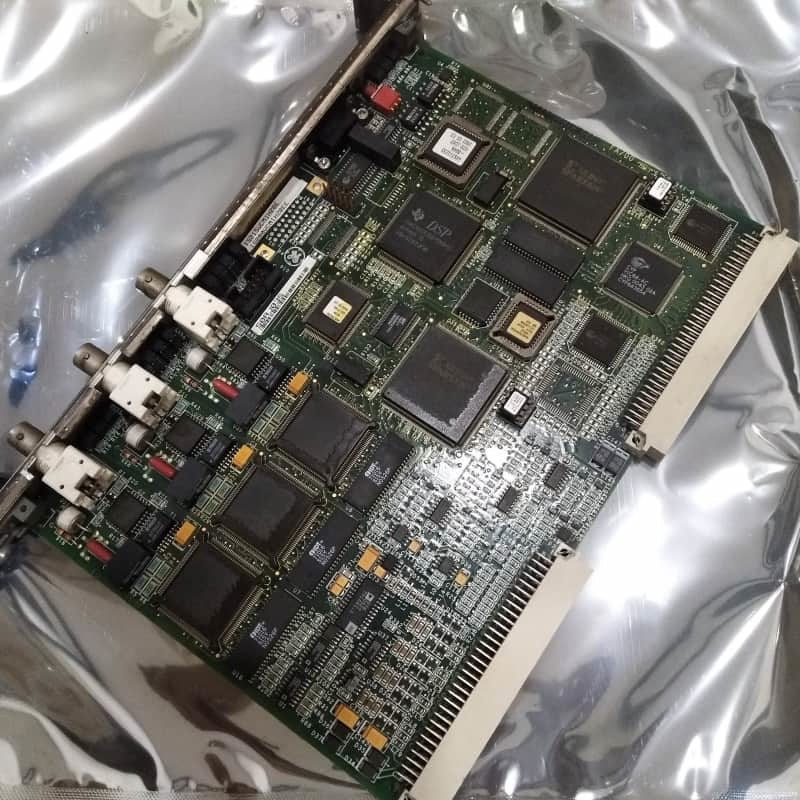

GE IS200VCMIH2B VME Bus Master Controller Board مارک VI

GE IS200VCMIH2B یک برد کنترلر مستر باس VME در سیستم کنترل توربین Mark VI است که ارتباط بین بردهای ورودی/خروجی، ماژول‌های کنترل و ماژول‌های حفاظتی را از طریق IONet تسهیل می‌کند. این برد از پیکربندی‌های simplex و TMR پشتیبانی می‌کند، با مدل‌های TMR که از طریق سه کانال ورودی/خروجی و سایر ماژول‌های کنترل ارتباط برقرار می‌کنند.

مجهز به یک DSP 32 بیتی Texas Instruments TMS320C32، دارای حافظه دو پورت، SRAM (64k×32) و حافظه فلش (128k×8) است. ارتباطات شامل اترنت 10 Base2، انتقال باس VME، یک پورت سریال RS-232C و یک پورت موازی است. این برد که در اسلات یک ماژول کنترل مرکزی نصب شده است، از رای‌گیری تحمل خطا پیاده‌سازی شده توسط نرم‌افزار برای داده‌های ورودی استفاده می‌کند و از قابلیت اطمینان در کاربردهای توربین‌های گاز، بخار و بادی اطمینان حاصل می‌کند.

ویژگی‌ها:

پشتیبانی از پیکربندی دوگانه: در سیستم‌های simplex یا TMR کار می‌کند و با نیازهای افزونگی سازگار می‌شود.

ارتباطات قوی: اترنت (IONet)، باس VME، پورت‌های سریال و موازی را برای انتقال داده‌های بدون درز بین ماژول‌ها و رک‌های ورودی/خروجی ادغام می‌کند.

رای‌گیری SIFT: تحمل خطا را با رای‌گیری بر روی داده‌های ورودی از اتصالات IONet افزایش می‌دهد و از انتقال دقیق داده‌ها به کنترل‌کننده‌ها اطمینان حاصل می‌کند.

پردازش قدرتمند: از یک DSP 32 بیتی با حافظه اختصاصی برای پردازش سیگنال کارآمد و کنترل بلادرنگ استفاده می‌کند.

تشخیص جامع: شامل یک تایمر نگهبان (150 میلی‌ثانیه) برای تشخیص توقف پردازنده و هشدارهای مبتنی بر افزونگی است.

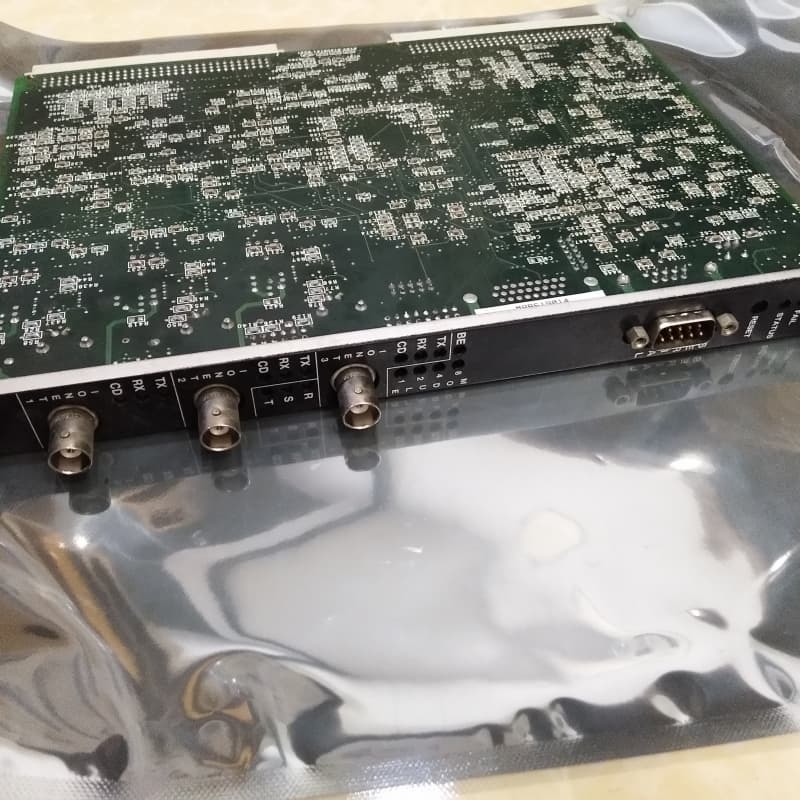

سخت‌افزار بادوام: دارای یک صفحه جلویی با LEDها، کانکتورها (IONet، سریال) و اجزایی مانند FPGAها، ترانسفورماتورها و مدارهای مجتمع است که برای مقاومت صنعتی طراحی شده‌اند.

ادغام Mark VI: برای سیستم‌های Speedtronic حیاتی است و از کاربردهای توربین گسترده‌تر از قابلیت‌های Mark V قبلی پشتیبانی می‌کند.
