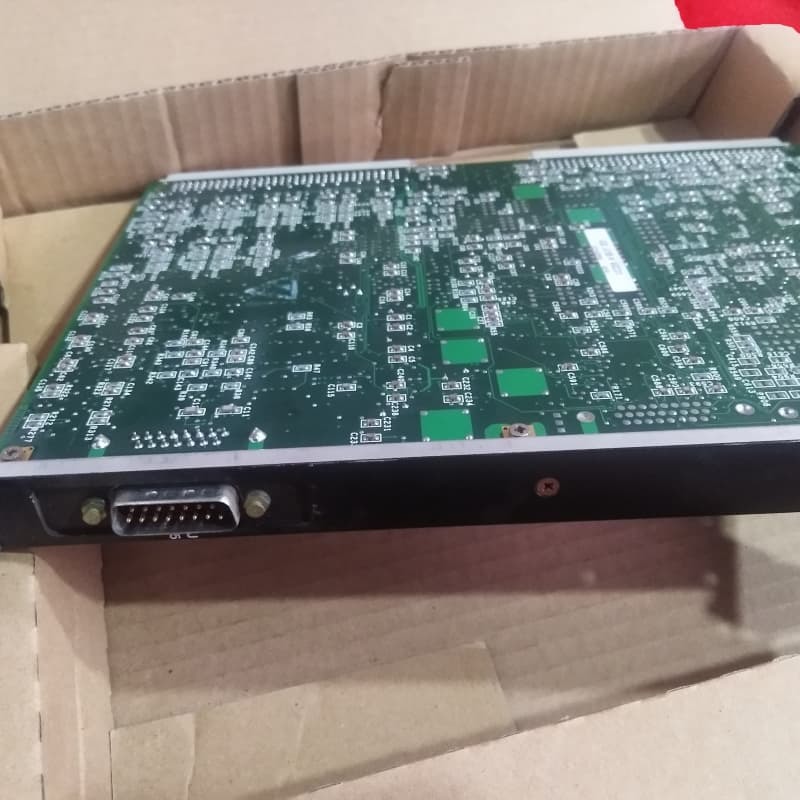

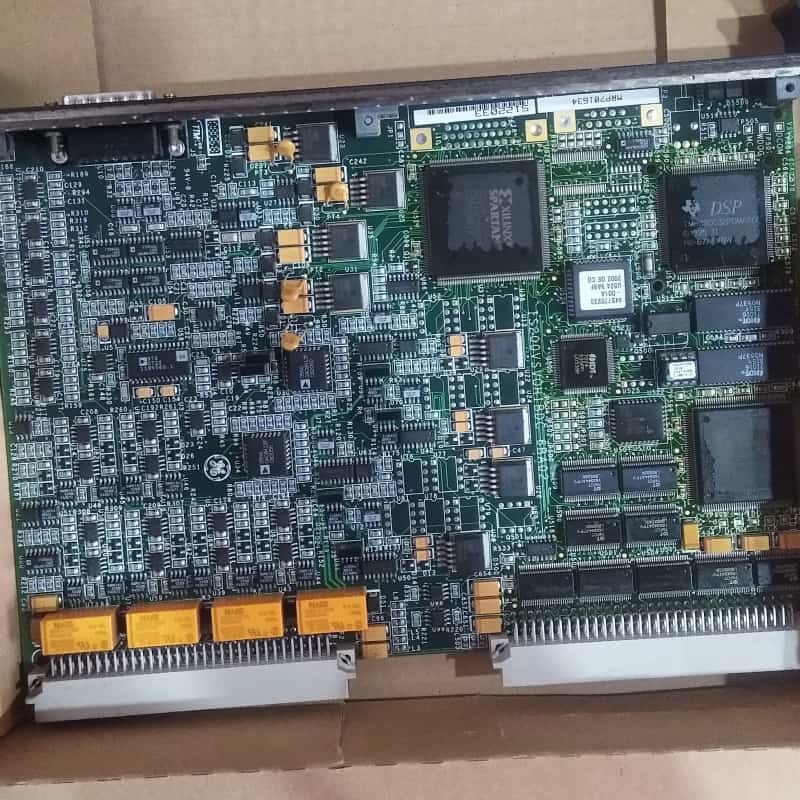

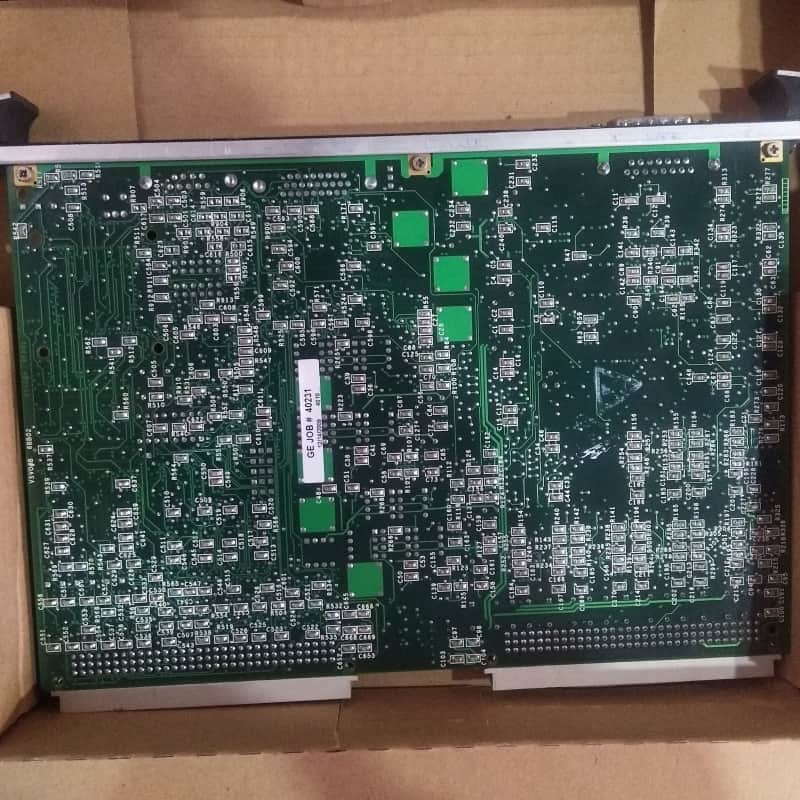

GE IS200VSVOH1B برد کنترل سروو VME Mark VI

GE IS200VSVOH1B یک برد کنترل سروو VME است که برای سیستم Mark VI Speedtronic طراحی شده است و برای مدیریت چهار شیر سروو الکترو-هیدرولیکی برای عملکرد دقیق شیر بخار و سوخت در توربین های گاز، بخار و بادی مهندسی شده است.

• کنترل سروو پیشرفته: 4 شیر سروو الکترو-هیدرولیکی را با تحریک/بازخورد LVDT و ورودی های جریان نرخ پالس برای موقعیت یابی دقیق شیر مدیریت می کند
• پشتیبانی از افزونگی: سازگار با هر دو پیکربندی ساده و TMR، با سیگنال های TMR توزیع شده در سه رک VME برای تحمل خطای پیشرفته
• مکانیسم های ایمنی: مجهز به رله های خودکشی است که به طور خودکار خروجی ها را در هنگام خطا به حالت های ایمن کوتاه می کنند و برای بازیابی به تنظیم مجدد دستی نیاز دارند
• تشخیص جامع: جریان سروو، سیگنال های LVDT و وضعیت کالیبراسیون را با هشدارهای ترکیبی و نشانگرهای LED پانل جلو نظارت می کند
• ادغام انعطاف پذیر: از طریق کانکتورهای قفل کننده ایمن به بردهای TSVO متصل می شود، از 1-4 LVDT در هر حلقه کنترل و ورودی های سفر خارجی پشتیبانی می کند
• طراحی صنعتی قوی: فاکتور فرم تک اسلات با FPGA ها، رله ها و بیش از 70 مدار مجتمع، ساخته شده برای مقاومت در برابر محیط های صنعتی سخت

این برد کنترل با بردهای ترمینال TSVO/DSVO ادغام می شود و از LVDT ها برای بازخورد دقیق موقعیت شیر استفاده می کند و در عین حال از ورودی های جریان نرخ پالس برای اندازه گیری دقیق جریان توربین گاز پشتیبانی می کند. این الگوریتم های کنترل حلقه پیچیده را اجرا می کند و دارای قابلیت های تشخیصی جامع از طریق LED های پانل جلو است.
