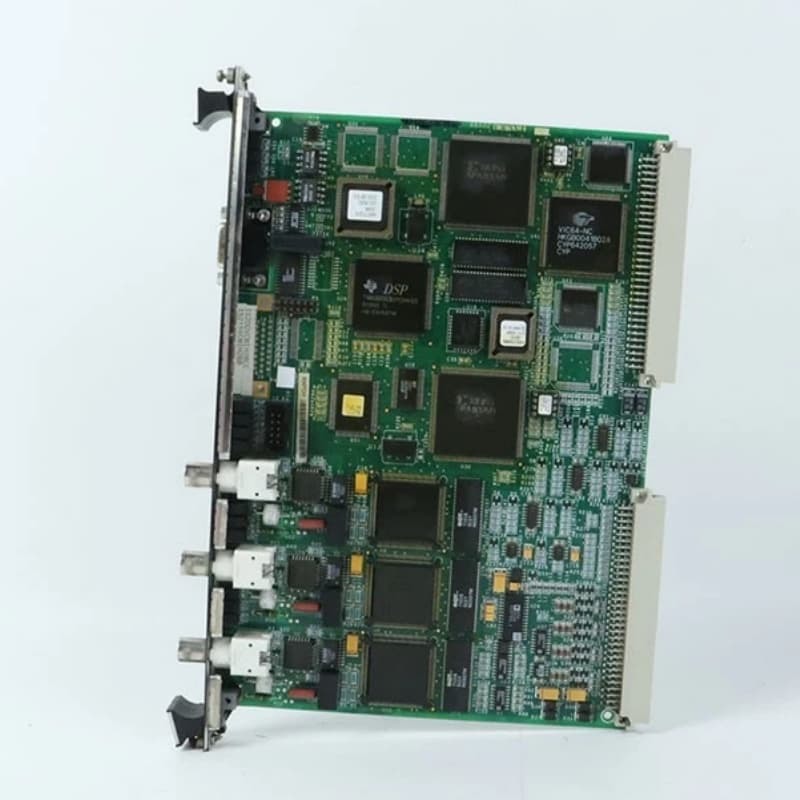

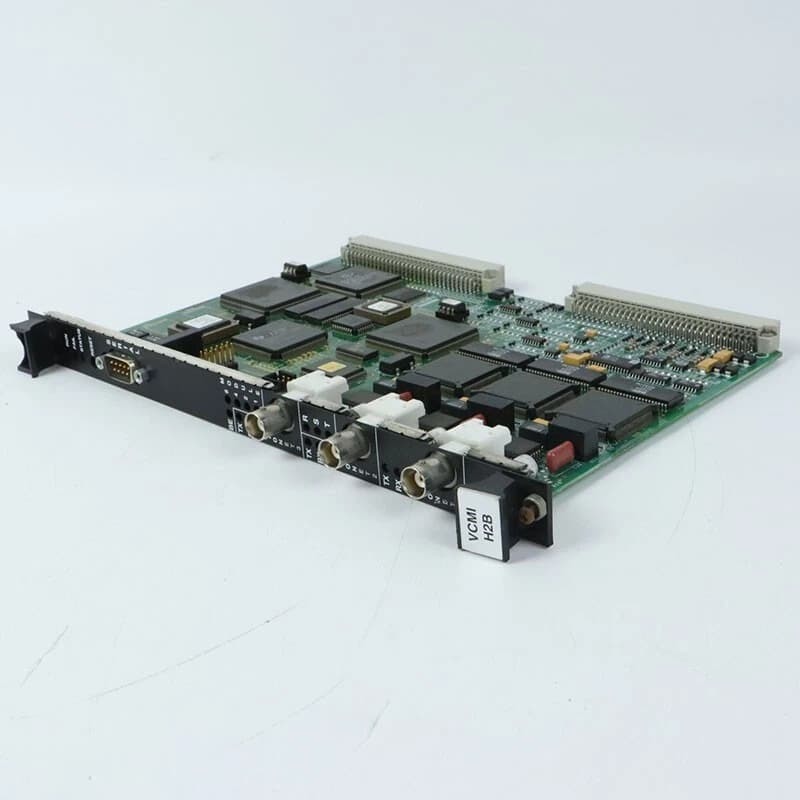

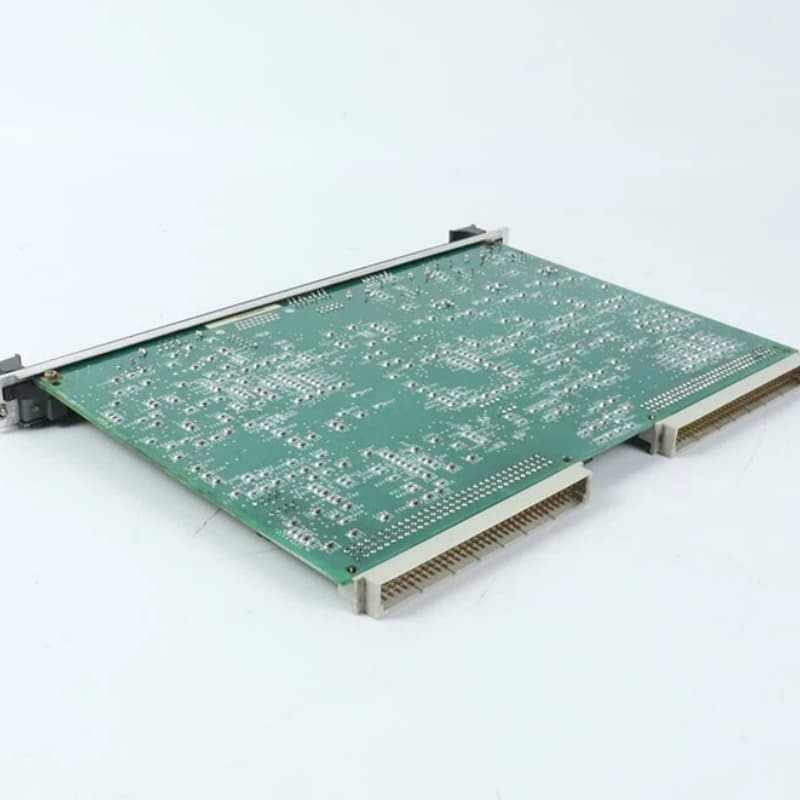

برد کنترلر اصلی باس GE IS215VCMIH2BC برای توربین Mark VI

برد GE IS215VCMIH2BC(IS200VCMIH2BCC) یک برد کنترلر اصلی باس در سیستم کنترل توربین Mark VI است که به عنوان یک مرکز ارتباطی حیاتی عمل می کند و کنترلرها، بردهای ورودی/خروجی و شبکه سیستم IONet را به هم متصل می کند. به عنوان یک مستر باس VME، تبادل داده را در داخل رک های کنترل و ورودی/خروجی مدیریت می کند و ارتباطات بلادرنگ را برای عملیات توربین هماهنگ می کند.

این برد شناسه های منحصر به فردی را به تمام بردهای نصب شده در رک و بردهای ترمینال اختصاص می دهد و از شناسایی صحیح اجزا اطمینان حاصل می کند. با پشتیبانی از سه پیکربندی سیمپلکس - ورودی/خروجی محلی، ورودی/خروجی از راه دور و IONet موازی - این برد با تنظیمات مختلف سیستم سازگار می شود. این برد که جزء جدایی ناپذیر کنترل توربین های گاز، بخار و بادی است، هماهنگی یکپارچه بین عناصر سیستم را تضمین می کند.

• مرکز ارتباطی: امکان جریان داده دو طرفه بین کنترلرها، بردهای ورودی/خروجی و IONet را فراهم می کند و دستورات را منتقل و داده های بلادرنگ را دریافت می کند.
• تسلط بر باس VME: پروتکل باس VME را مدیریت می کند، دسترسی را کنترل می کند و انتقال بین اجزای سیستم را برای عملکرد کارآمد هماهنگ می کند.
• مدیریت شناسه: شناسه های منحصر به فردی را به بردها و بردهای ترمینال اختصاص می دهد و از شناسایی و ارتباط دقیق اجزا اطمینان حاصل می کند.
• پیکربندی های انعطاف پذیر: از ورودی/خروجی محلی (ارتباطات رک با تأخیر کم)، ورودی/خروجی از راه دور (رک های توزیع شده از طریق IONet) و IONet موازی (دو پورت برای توان عملیاتی بالا) پشتیبانی می کند.
• تنوع سیمپلکس: با تنظیمات سیمپلکس با ادغام ورودی/خروجی محلی/از راه دور سازگار می شود، ایده آل برای معماری های کنترل توربین متمرکز و توزیع شده.
• ادغام IONet: به عنوان دروازه ای به شبکه کنترل سیستم عمل می کند و ارتباط با دستگاه های خارجی را تسهیل می کند و مقیاس پذیری سیستم را افزایش می دهد.
