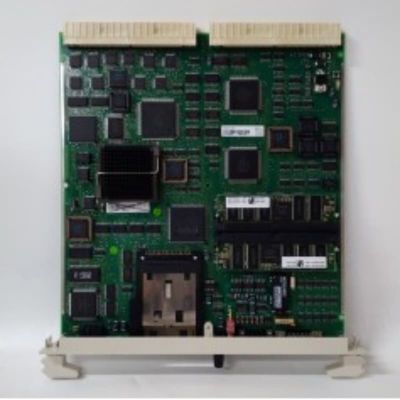

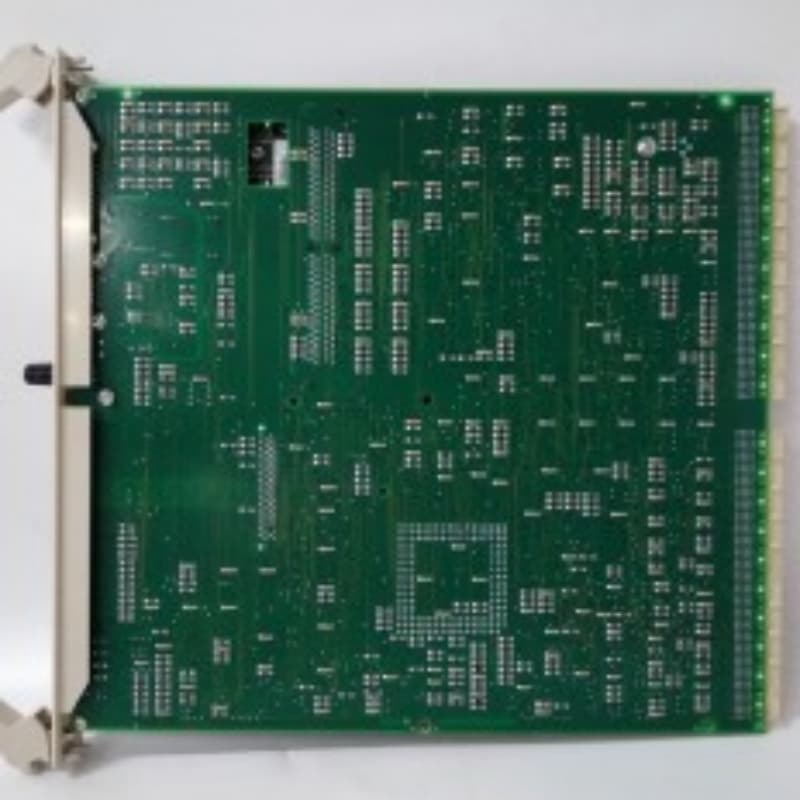

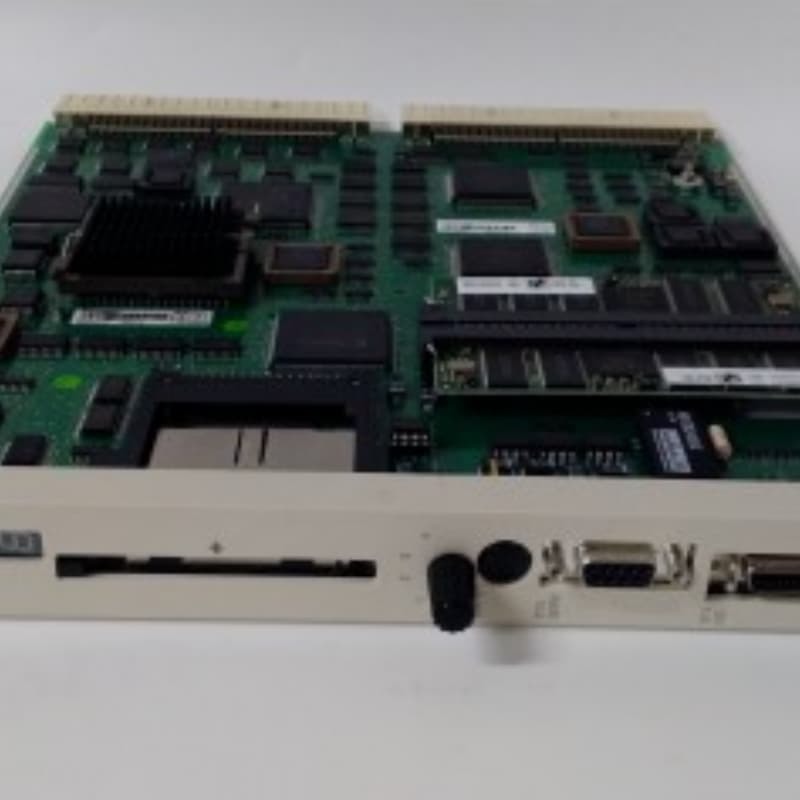

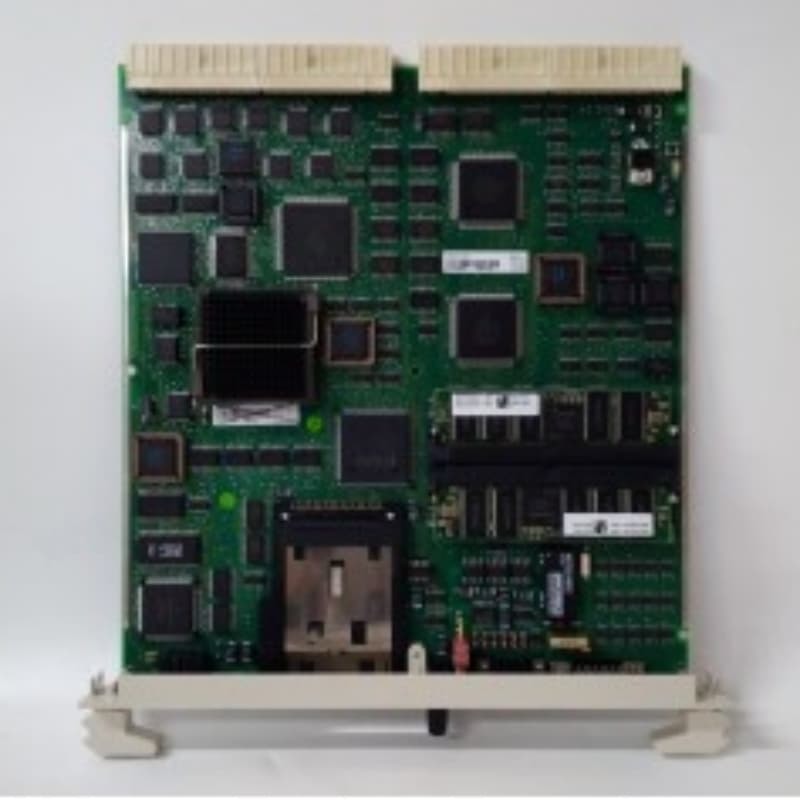

برد مانیتورینگ آکوستیک GE IS215VAMBH1A برای توربین Mark VI

GE IS215VAMBH1A یک مجموعه کارت مانیتورینگ آکوستیک است، یک جزء کلیدی در سری کنترل توربین Mark VI GE، که برای فعال کردن مانیتورینگ آکوستیک دقیق برای توربین های گاز Frame 6، 7 و 9 طراحی شده است.

این راه حل مانیتورینگ پیشرفته دو برد TAMB را ادغام می کند و 18 کانال از سیگنال شرطی و مانیتورینگ آکوستیک را ارائه می دهد. این با یک یا دو برد ترمینال TAMB برای ضبط و پردازش سیگنال های آکوستیک حیاتی برای ارزیابی سلامت توربین کار می کند.

• مانیتورینگ 18 کاناله: شرطی سازی سیگنال جامع و مانیتورینگ آکوستیک را برای تشخیص سلامت توربین فراهم می کند.
• پردازش سیگنال پیشرفته: بایاس DC با امپدانس بالا اتصالات باز را با گزینه های بایاس قابل تنظیم و خروجی های BNC بافر شده برای انتقال سیگنال تمیز تشخیص می دهد.
• کالیبراسیون خودکار: جبران A/D خطاهای بهره/افست را از طریق کالیبراسیون خودکار در برابر یک مرجع ولتاژ دقیق حذف می کند.
• گزینه های بهره انعطاف پذیر: چهار تنظیم بهره سیگنال های سطح پایین را با سازگاری بهره خالص تنظیم شده توسط سیستم عامل تقویت می کند.
• شاخص های تشخیصی: سه LED وضعیت (RUN، FAIL و آلارم های تشخیصی) با محدودیت های سیستم قابل تنظیم برای تشخیص فعال خطا.
• ادغام سیستم: سازگار با بردهای ترمینال TAMB و Mark VI Toolbox برای پیکربندی، پشتیبانی از تشخیص آفلاین/آنلاین با به روز رسانی نرخ فریم 40 میلی ثانیه.
• ساخت و ساز قوی: دارای FPGA های Xilinx، کویل های سلف و نه جامپر 3 پین در یک طراحی صنعتی بادوام با کانکتورهای صفحه پشتی برای عملکرد قابل اعتماد در محیط های توربین.
