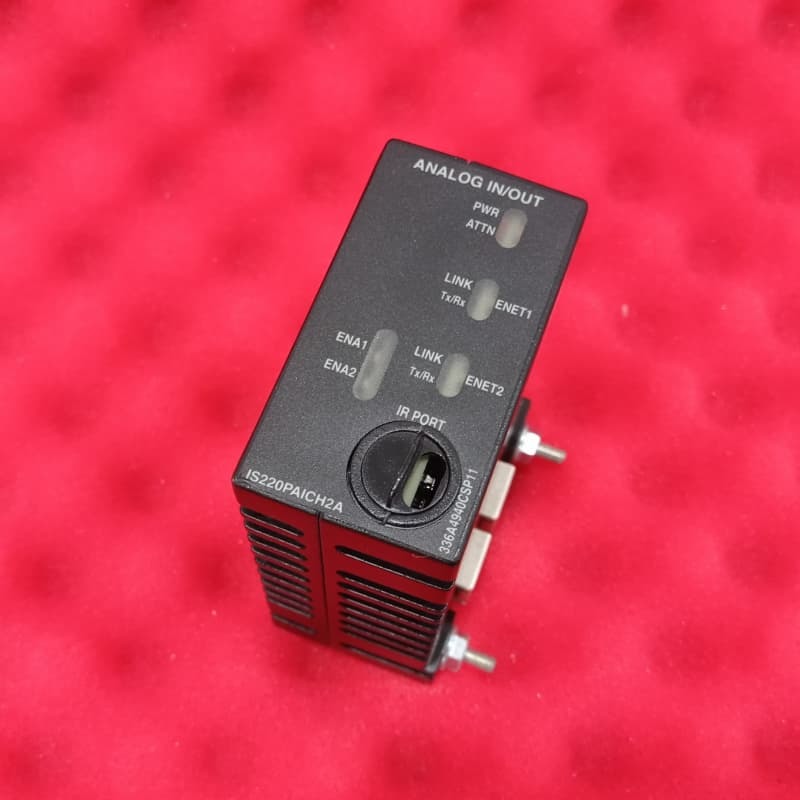

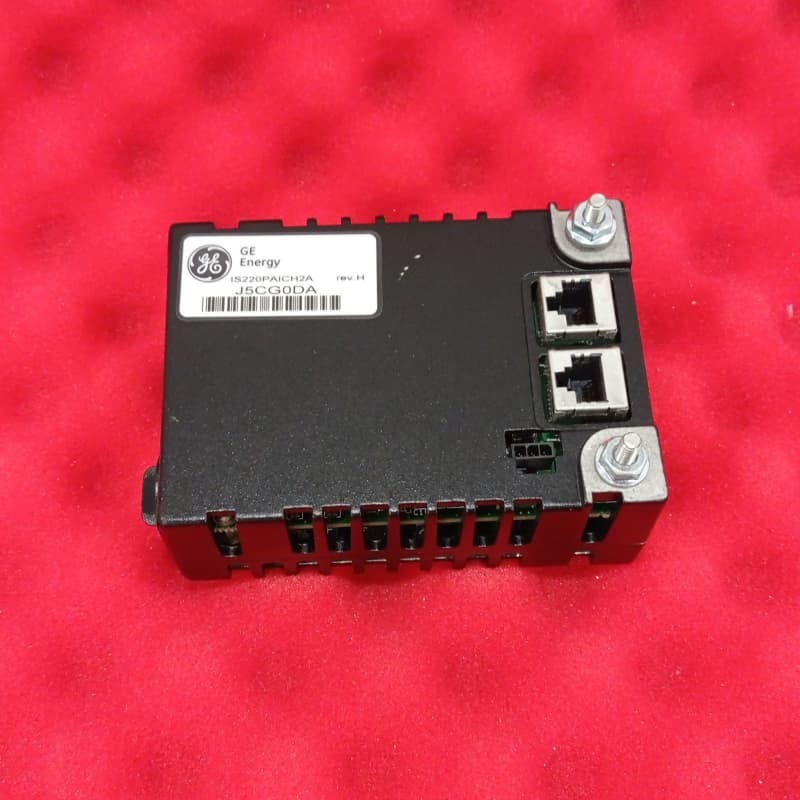

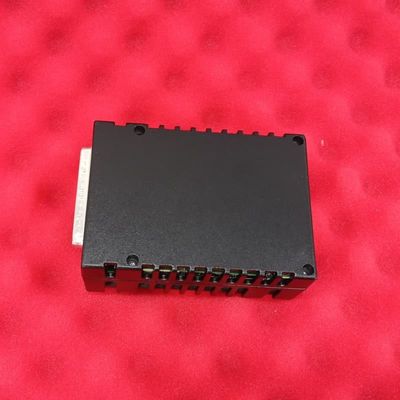

ماژول ورودی/خروجی آنالوگ GE IS220PAICH2A برای کنترل توربین Mark VI

GE IS220PAICH2A یک ماژول ورودی/خروجی آنالوگ است، یک جزء کلیدی از سیستم کنترل Speedtronic Mark VIe GE، که به عنوان یک رابط الکتریکی مستقیم بین دستگاه‌های میدانی آنالوگ و شبکه‌های کنترلی طراحی شده است. این ماژول از طریق یک کانکتور پین DC-37 به برد ترمینال متصل می‌شود و از عملکرد سیمپلکس با یک بسته ورودی/خروجی و تنظیمات TMR با استفاده از بردهای ترمینال با سه کانکتور DC-37 پشتیبانی می‌کند. این ماژول مجهز به یک پردازنده BPPx و برد اکتساب اختصاصی است و تبادل داده‌ها بین سنسورها/عملگرهای آنالوگ و کنترل‌کننده‌ها را از طریق پورت‌های اترنت RJ-45 دوگانه تسهیل می‌کند، که برق آن از طریق یک کانکتور سه پین تامین می‌شود. نشانگرهای LED بازخورد تشخیصی بصری را برای نظارت آسان ارائه می‌دهند.

• انعطاف پذیری ورودی/خروجی آنالوگ: 10 ورودی آنالوگ و 2 خروجی جریان ارائه می دهد.
• ادغام مستقیم ترمینال: از طریق کانکتورهای پین DC-37 به بردهای ترمینال سیمپلکس یا TMR متصل می شود، با مقاومت های بار برای حلقه های جریان که روی برد ترمینال قرار دارند برای حس دقیق.
• اتصال اترنت دوگانه: از پورت های RJ-45 دوگانه برای ارتباط افزونه با کنترل کننده ها استفاده می کند، قابلیت اطمینان شبکه را افزایش می دهد. از اتصال به شبکه های کنترل کننده R پشتیبانی می کند.
• نصب آسان: مستقیماً به بردهای ترمینال با پیچ های رزوه دار متصل می شود، استرس مکانیکی روی کانکتورها را به حداقل می رساند. دارای قابلیت راه اندازی نرم برای اتصال داغ ایمن بدون قطع برق است.
• قابلیت خروجی پیشرفته: شامل یک برد دخترانه افزوده است که خروجی 0-200 میلی آمپر را در کانال اول فعال می کند، با توان ولتاژ متغیر برای کاهش اتلاف توان ترانزیستور.
• پشتیبانی تشخیصی: نشانگرهای LED به روز رسانی های وضعیت بلادرنگ را ارائه می دهند و به عیب یابی سریع و نگهداری سیستم کمک می کنند.
