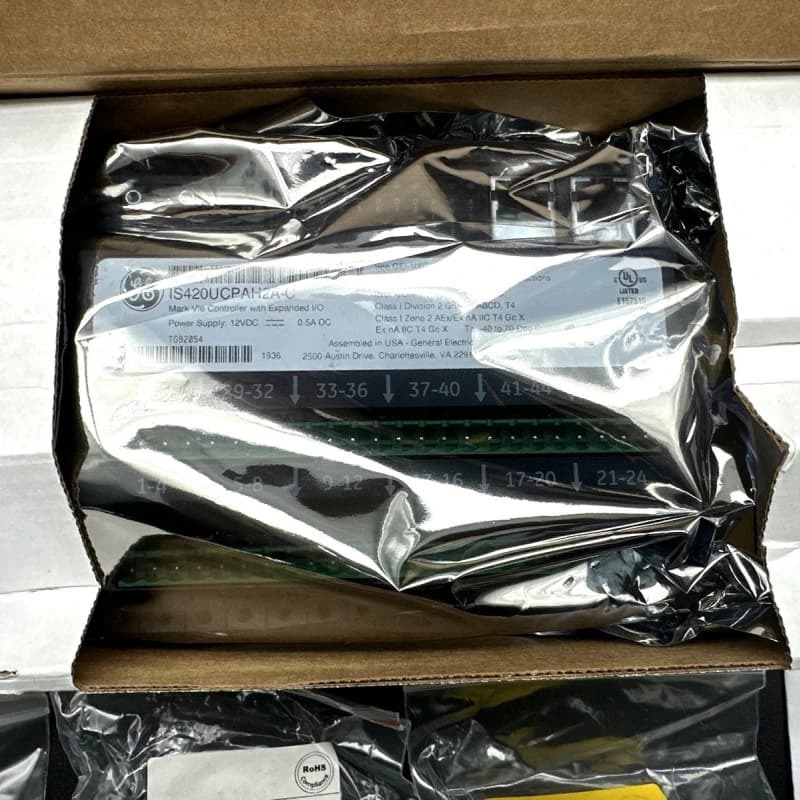

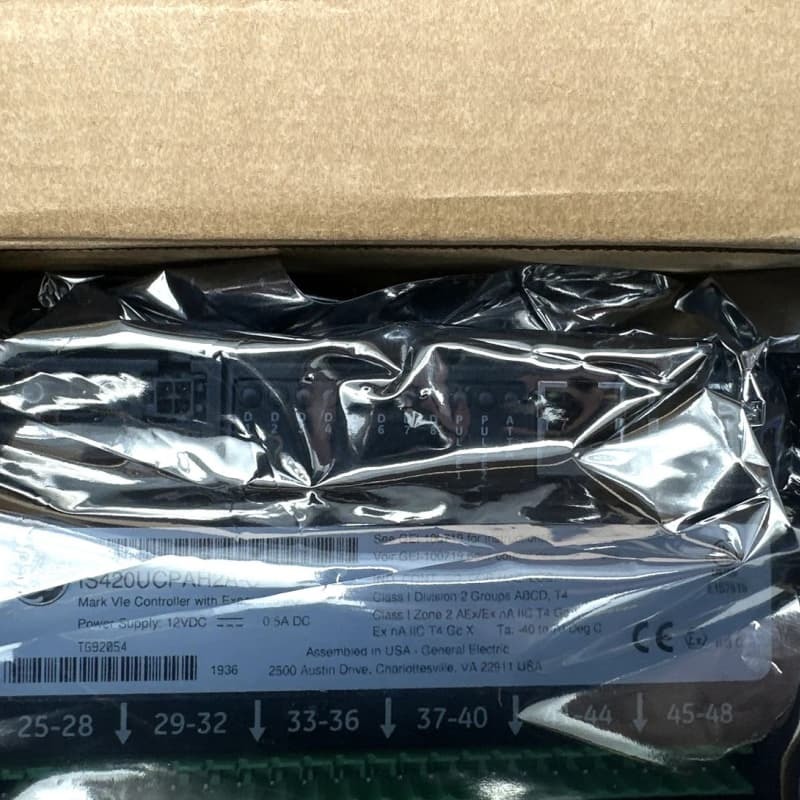

ماژول کنترلر ورودی/خروجی GE IS420UCPAH2A 330mm x 200mm Mark VIe

GE IS420UCPAH2A یک برنامه کنترلر با ورودی/خروجی‌های یکپارچه است، دومین مدل از این نوع در سری سیستم کنترل توربین Mark VIe GE. سری Mark VIe که برای کنترل توربین‌های گازی، بخار و بادی طراحی شده است، در اتوماسیون صنعتی بسیار ارزشمند است، زیرا یکی از آخرین خطوط Mark GE است که فناوری ثبت شده Speedtronic را ادغام می‌کند - که اولین بار در دهه 1960 Mark I معرفی شد.

از نظر فیزیکی، کنترلر یک مجموعه تک ماژولی است که مستقیماً روی یک پنل فلزی نصب می‌شود و از سه جزء اصلی تشکیل شده است: برد پردازنده IS400BPPCH2A، برد ورودی/خروجی IS400STWCH1A و برد توسعه ورودی/خروجی IS400WEXPH1A. IS400WEXPH1A کلید عملکرد ورودی/خروجی گسترده آن است که آن را از کنترلرهای UCPA قبلی متمایز می‌کند. این دستگاه با منبع تغذیه اسمی 12 ولت DC با حفاظت کلاس II کار می‌کند و به سیم‌کشی ترمینال ورودی به طول حداکثر 98 فوت نیاز دارد. برای راهنمایی عملیات، تمام جزئیات لازم در راهنمای دستورالعمل GEI-10071 Mark VIe Controller UCPA یافت می‌شود.

این ماژول شامل LEDهای تشخیصی است: LEDهای DIO1-8 و Pulse 1/2 و یک LED ATTN. این LEDها امکان نظارت بی‌درنگ بر عملکرد کنترلر را فراهم می‌کنند و از عیب‌یابی سریع پشتیبانی می‌کنند.

ویژگی های کلیدی
قابلیت‌های ورودی/خروجی گسترده: مجهز به برد توسعه IS400WEXPH1A، 4 DIO، 6 ورودی آنالوگ و 2 خروجی آنالوگ اضافه می‌کند - که از ظرفیت ورودی/خروجی کنترلرهای UCPA قبلی فراتر می‌رود و با نیازهای کنترل توربین پیچیده‌تر سازگار می‌شود.

هم‌ترازی Speedtronic و Mark VIe: به عنوان بخشی از سری Mark VIe، از فناوری Speedtronic GE استفاده می‌کند و عملکرد قابل اطمینان را در برنامه‌های توربین حیاتی تضمین می‌کند و سازگاری با اکوسیستم کنترل صنعتی GE را حفظ می‌کند.

ترکیب ماژولار: ساخته شده از سه برد اختصاصی، طراحی تک ماژول نصب و نگهداری را ساده می‌کند، با جداسازی اجزای واضح برای عیب‌یابی هدفمند.

مشخصات دقیق برق و سیم‌کشی: با 9-16 ولت DC با حفاظت کلاس II برای ایمنی الکتریکی کار می‌کند. طول سیم‌کشی ورودی به 98 فوت محدود شده است تا یکپارچگی سیگنال حفظ شود، که برای انتقال داده‌های ورودی/خروجی دقیق بسیار مهم است.

نظارت بر LED تشخیصی: دارای LEDهای اختصاصی برای DIO/Pulse و ATTN است. کدهای فلش وضعیت‌های خاصی را منتقل می‌کنند و امکان شناسایی کارآمد مشکل را بدون ابزارهای پیچیده فراهم می‌کنند.
