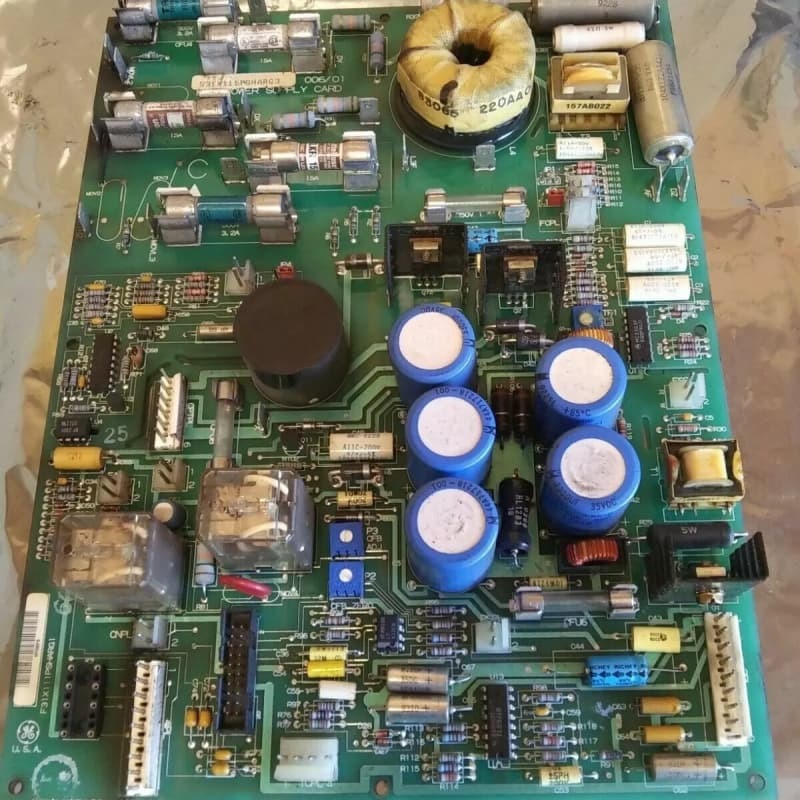

برد کنترل موتور GE 531X111PSHARG3، 100mm x 200mm x 330mm

ژنراتور531X111PSHARG3یک کارت کنترل میدان موتور و منبع برق طراحی شده برای سیستم تحریک EX2000 GE و بخشی از سری کارت جایگزین 531X است. به عنوان یک تجدید نظر G3 ،از نسخه های قبلی با داشتن MOV های خارجی برای خطوط AC متفاوت است و برای تغذیه درایوهای صنعتی و الکترونیک میدان موتور طراحی شده است.. اندازه گیری 4 سانتی متر × 24 سانتی متر × 29.2 سانتی متر و وزن 0.58 کیلوگرم تولید سه منبع برق DC تنظیم شده حیاتی برای کار درایو و یک ترانسفورماتور پالس برای تغذیه مدار میدان موتور ادغام.

از اکسیتورهای خارجی پشتیبانی می کند و شامل سه رله برای کنترل دستگاه می شود.به علاوه سه پتانسیومتر برای کالیبراسیون بازخورد جریان/ مدارها و پنج پرنده قابل برنامه ریزی برای تنظیم سیگنال های بازخورد/ جریان. نصب نیاز به پرسنل آموزش دیده برای پیروی از دستورالعمل های GE برای جلوگیری از آسیب؛ GE در ابتدا پشتیبانی فنی را ارائه داد و با درایو ها و محرک های توسعه یافته GE سازگار است.

عملکرد دوگانه:به عنوان یک منبع برق (خروج 5/15/24 VDC) و کنترل کننده میدان موتور عمل می کند ، یک ترانسفورماتور پالس را به مدار میدان موتور قدرت ادغام می کند و نیاز به اجزای جداگانه را از بین می برد.

ویژگی بازنگری G3:MOV های خط AC خارجی هستند، طراحی خاص G3، بهینه سازی فضای درون هواپیما و به طور بالقوه ساده سازی نگهداری اجزای حفاظت از افزایش.

کنترل قابل تنظیم:سه پتانتیومتر امکان کالیبراسیون دقیق بازخورد جریان / مدارها را فراهم می کند ، در حالی که پنج پرنده قابل برنامه ریزی سیگنال های بازخورد / جریان را تنظیم می کنند ، و با نیازهای مختلف درایو سازگار می شوند.

رله های کنترل قابل اعتماد:رله های K1 (RUN) ، K2 (MAX) و K3 (FAULT) ارائه می دهند کنترل واضح و اختصاصی برای حالت های عملیاتی درایو، افزایش ایمنی سیستم و نظارت.
