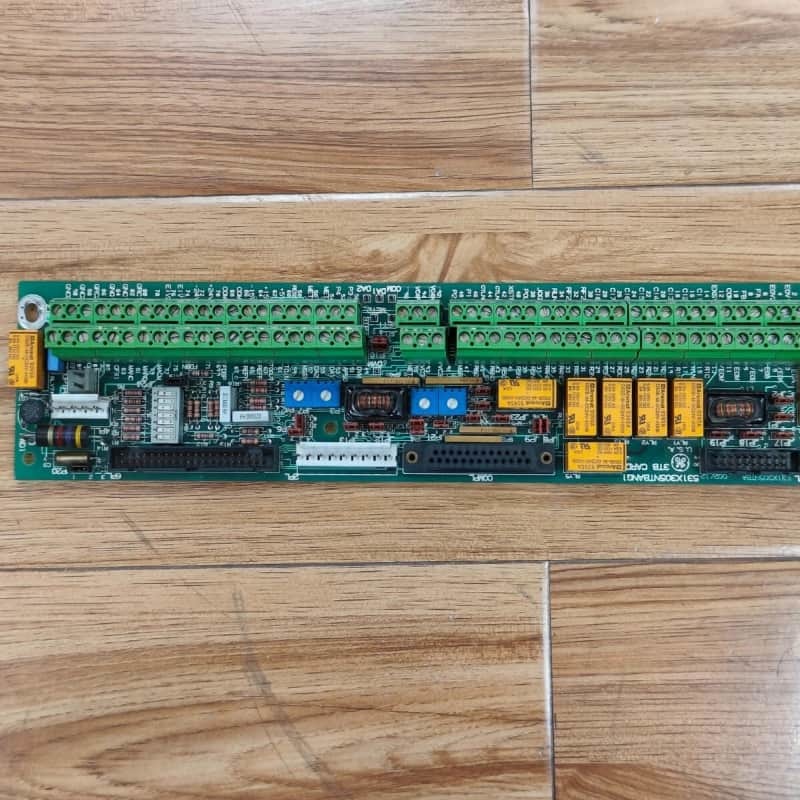

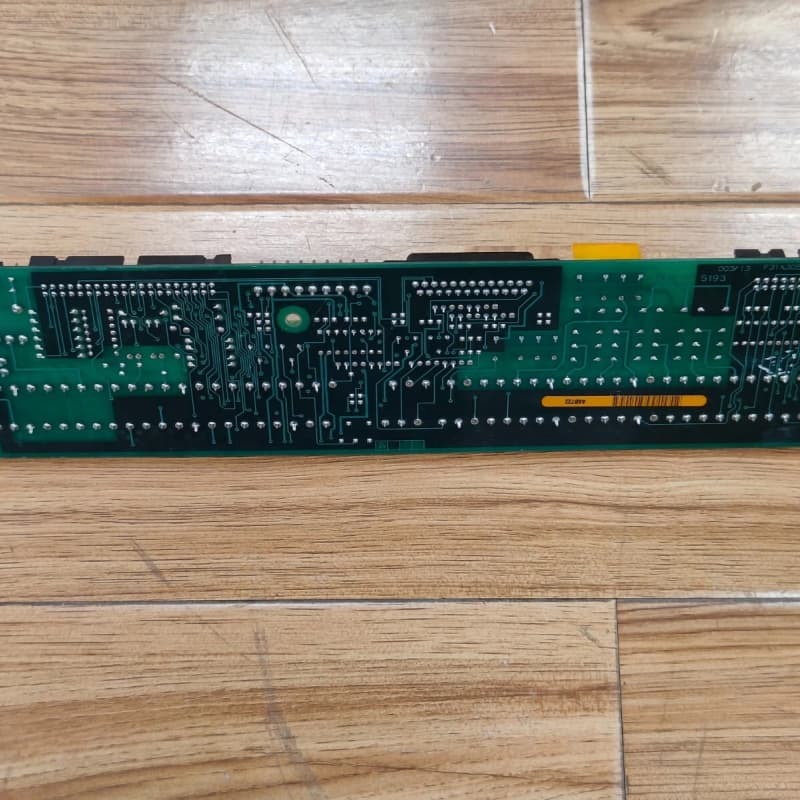

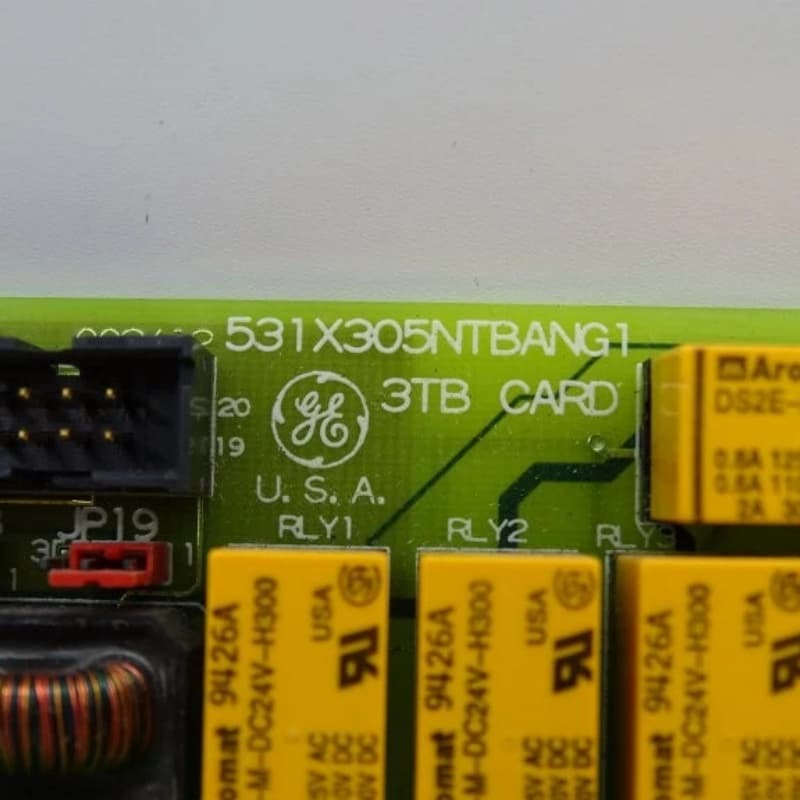

GE 531X305NTBANG1 تخته ترمینال 100mm x 200mm x 330mm

GE 531X305NTBANG1 یک برد ترمینال NTB/3TB است که متعلق به سری 531X GE است و به طور خاص برای برد درایو/اکسیتر جایگزین طراحی شده است، که به طور خاص برای سیستم تحریک EX2000 طراحی شده است، سازگار با CPU های اصلی، کارت های ارتباطی LAN و ماژول های برنامه نویس با صفحه کلید/نمایشگر. نقش اصلی آن به عنوان یک رابط بین هسته کنترل EX2000 و دستگاه های خارجی عمل می کند و عملکردهای متنوعی را فعال می کند: ارائه منابع تغذیه تنظیم شده و تنظیم نشده، پیکربندی انکودرهای 5V/15V از طریق جامپرهای داخلی، و ارائه هفت خروجی رله فرم A/فرم C، با رتبه بندی تماس 120 VAC.

همچنین از مقیاس بندی ورودی/خروجی آنالوگ سطح پایین از طریق چهار پتانسیومتر پشتیبانی می کند، دارای یک پورت سریال RS-232C، خروجی های دیجیتال به آنالوگ برای آزمایش، و ورودی های VCO آنالوگ کمکی است. نصب نیاز به دنبال کردن پارامترهای GE برای جلوگیری از آسیب دارد. این محصول در بسته بندی ضد الکتریسیته ساکن عرضه می شود و شامل مدارهای ایزوله/غیر ایزوله برای ورودی های ارتباطی اکسیتر است.

ویژگی های کلیدی
خروجی منبع تغذیه دوگانه: هر دو توان تنظیم شده (5 VDC، 15 VDC) و تنظیم نشده (24 VDC، 125 VAC) را ارائه می دهد و نیازهای ولتاژ دستگاه های خارجی متنوع در سیستم های تحریک را برآورده می کند.

کنترل انعطاف پذیر انکودر و رله: جامپرهای داخلی انکودرهای 5V/15V را پیکربندی می کنند، در حالی که هفت رله فرم A/فرم C (120 VAC تماس) امکان سوئیچینگ قابل اعتماد برای مدارهای خارجی را فراهم می کنند.

تنظیم سیگنال آنالوگ: چهار پتانسیومتر امکان مقیاس بندی دقیق ورودی/خروجی آنالوگ سطح پایین را فراهم می کنند و از سازگاری با الزامات سیگنال های مختلف دستگاه های متصل اطمینان حاصل می کنند.

ادغام EX2000: متناسب با سیستم تحریک EX2000، پشتیبانی از ورودی های ارتباطی اکسیتر ایزوله/غیر ایزوله و کار با اجزای اصلی (CPU، کارت های LAN، ماژول های برنامه نویس).

ابزارهای ارتباطی و تست: شامل یک پورت سریال RS-232C برای انتقال داده ها، به علاوه خروجی های D/A و ورودی های VCO کمکی برای تسهیل تست و کالیبراسیون سیستم است.
