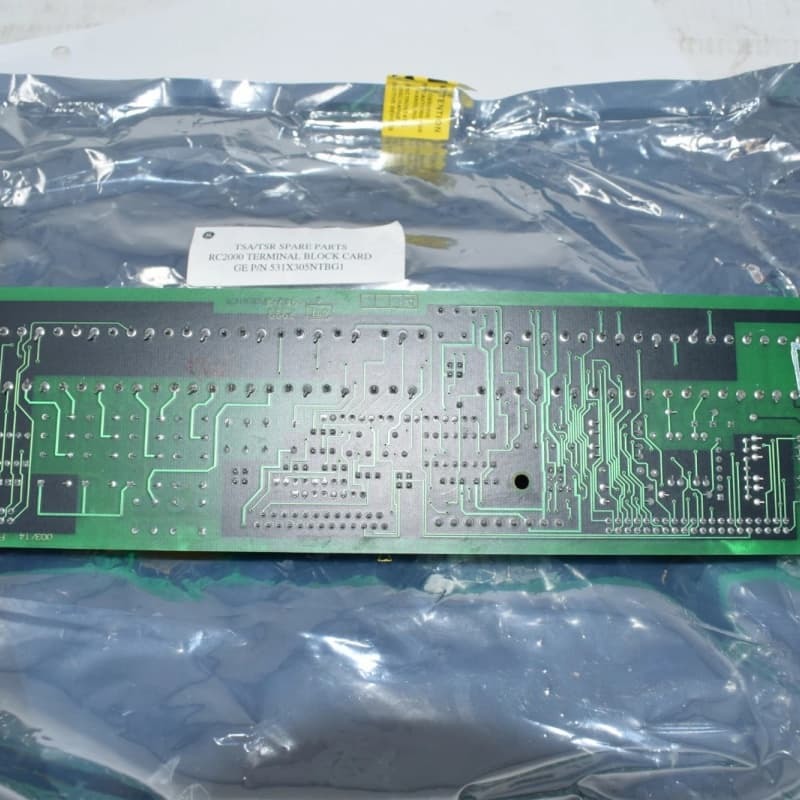

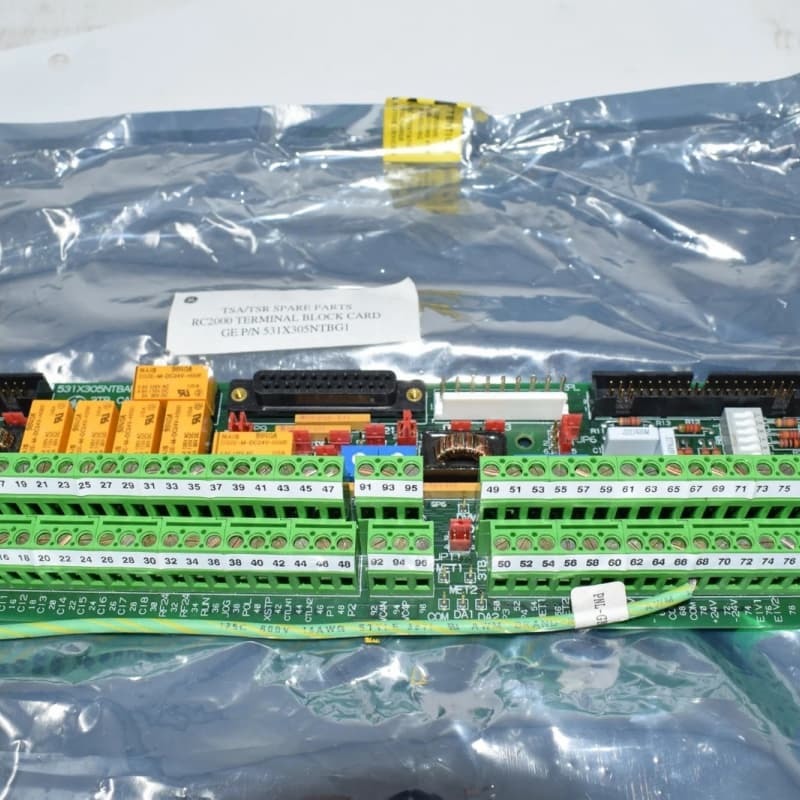

صفحه ترمینال GE 531x305ntbapg1 NTB/3TB

GE 531X305NTBAPG1 یک برد ترمینال NTB/3TB است که متعلق به سری 531X GE از بردهای درایو/اکسایتر جایگزین است که به طور خاص برای سیستم تحریک EX2000 طراحی شده است و با CPUهای اصلی، کارت‌های ارتباطی LAN و ماژول‌های برنامه‌نویس با صفحه‌کلید/نمایشگر سازگار است. نقش اصلی آن به عنوان یک رابط بین هسته کنترل EX2000 و دستگاه‌های خارجی عمل می‌کند و عملکردهای متنوعی را فعال می‌کند: ارائه منابع تغذیه تنظیم‌شده و تنظیم‌نشده، پیکربندی انکودرهای 5 ولت/15 ولت از طریق جامپرهای داخلی، و ارائه هفت خروجی رله فرم A/فرم C، با رتبه تماس 120 VAC.

همچنین از مقیاس‌بندی ورودی/خروجی آنالوگ سطح پایین از طریق چهار پتانسیومتر پشتیبانی می‌کند، دارای یک پورت سریال RS-232C، خروجی‌های دیجیتال به آنالوگ برای آزمایش، و ورودی‌های VCO آنالوگ کمکی است. نصب نیاز به دنبال کردن پارامترهای GE برای جلوگیری از آسیب دارد. این محصول در بسته‌بندی ضد الکتریسیته ساکن عرضه می‌شود و شامل مدارهای ایزوله/غیر ایزوله برای ورودی‌های ارتباطی اکسایتر است.

ویژگی های کلیدی
خروجی منبع تغذیه دوگانه: هم برق تنظیم‌شده (5 VDC، 15 VDC) و هم برق تنظیم‌نشده (24 VDC، 125 VAC) را ارائه می‌دهد و نیازهای ولتاژ دستگاه‌های خارجی مختلف در سیستم‌های تحریک را برآورده می‌کند.

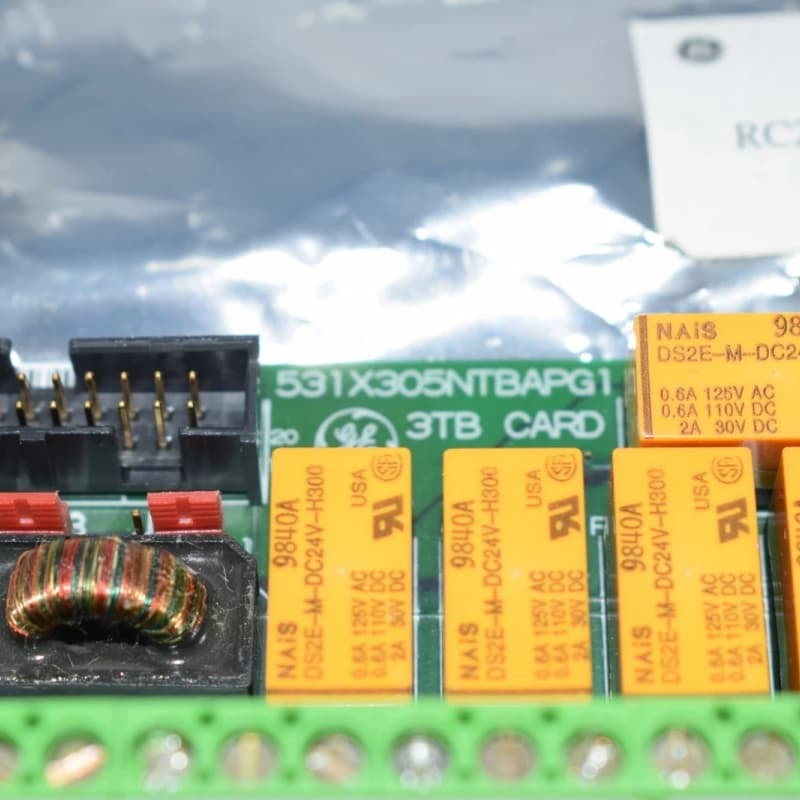

کنترل انعطاف‌پذیر انکودر و رله: جامپرهای داخلی انکودرهای 5 ولت/15 ولت را پیکربندی می‌کنند، در حالی که هفت رله فرم A/فرم C (120 VAC تماس) امکان سوئیچینگ قابل اعتماد برای مدارهای خارجی را فراهم می‌کنند.

تنظیم سیگنال آنالوگ: چهار پتانسیومتر امکان مقیاس‌بندی دقیق ورودی/خروجی آنالوگ سطح پایین را فراهم می‌کنند و از سازگاری با الزامات سیگنال متفاوت دستگاه‌های متصل اطمینان حاصل می‌کنند.

ادغام EX2000: متناسب با سیستم تحریک EX2000، پشتیبانی از ورودی‌های ارتباطی اکسایتر ایزوله/غیر ایزوله و کار با اجزای اصلی (CPU، کارت‌های LAN، ماژول‌های برنامه‌نویس).

ابزارهای ارتباطی و تست: شامل یک پورت سریال RS-232C برای انتقال داده‌ها، به‌علاوه خروجی‌های D/A و ورودی‌های VCO کمکی برای تسهیل تست و کالیبراسیون سیستم است.
