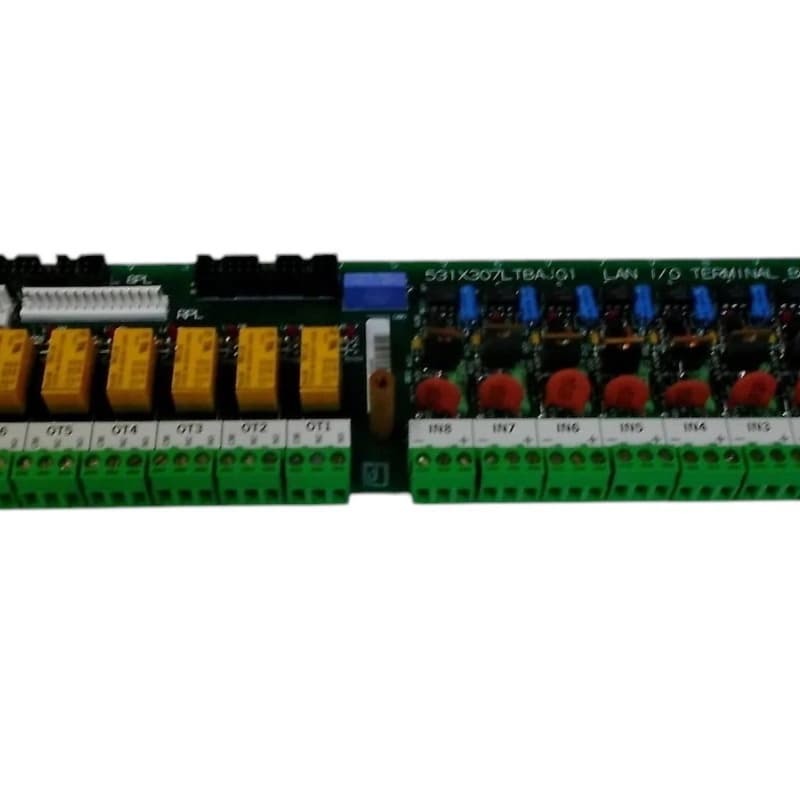

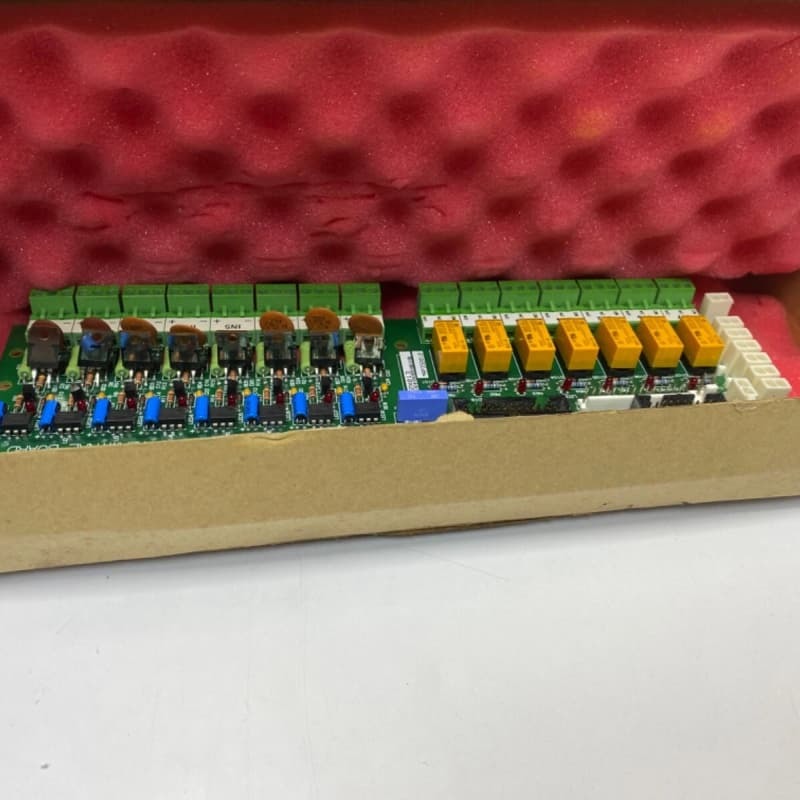

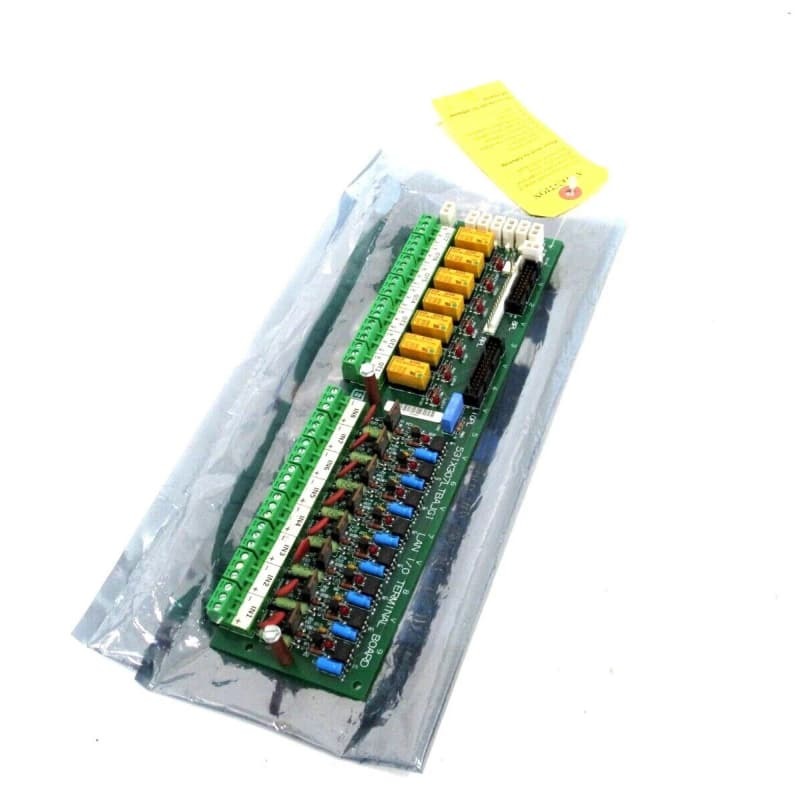

کارت ترمینال ورودی/خروجی شبکه GE 531X307LTBAJG1، 100mm x 200mm

GE 531X307LTBAJG1 یک کارت ترمینال ورودی/خروجی LAN است که بخشی از سری برد جایگزین 531X GE است و برای نصب در کابینت‌های درایو/اکسایتر طراحی شده است تا به عنوان رابط بین دستگاه‌های کنترل و تجهیزات خارجی عمل کند. این کارت سیگنال‌های LAN را توزیع می‌کند و ارتباط ورودی/خروجی را بین برد ترمینال LTB، NTB/3TB و برد کنترل درایو تسهیل می‌کند.

به عنوان یک نسخه G1، دارای هشت شاخه ورودی کنترلی 24 VDC قابل تنظیم است که به باس 8PL متصل شده‌اند، به علاوه هشت مجموعه ترمینال ورودی که 24–240 VAC/DC را می‌پذیرند. نسخه‌های G2 فاقد این شاخه‌ها هستند و فقط از ورودی‌های DC پشتیبانی می‌کنند. خروجی‌های آن شامل هفت کنتاکت رله فرم C با ولتاژ/جریان پایین (OT1–OT7) و اتصالات پایلوت برای هفت رله با ولتاژ/جریان بالا است. این کارت دارای 15 LED است: LED1–LED8 برای وضعیت ورودی، LED17–LED23 برای فعال‌سازی رله. و دو نوع کانکتور: کابل‌های روبانی PL برای ورودی/خروجی/توان داخلی و سیم‌های جداگانه TB برای دستگاه‌های داخلی/خارجی.

ویژگی های کلیدی
سازگاری دو نسخه و انعطاف پذیری ورودی: نسخه G1 هشت شاخه ورودی قابل تنظیم 24 VDC (CI1PL–CI8PL) و ترمینال‌های ورودی 24–240 VAC/DC را ارائه می‌دهد، در حالی که G1/G2 هر دو انتقال سیگنال ورودی/خروجی را از طریق باس 8PL به بردهای کنترل NTB/درایو فعال می‌کنند.

لایه های خروجی رله دوگانه: هفت کنتاکت رله فرم C با ولتاژ/جریان پایین برای سوئیچینگ پایه و اتصالات پایلوت برای هفت رله با ولتاژ/جریان بالا ارائه می‌دهد که از نیازهای مختلف کنترل دستگاه خارجی پشتیبانی می‌کند.

نظارت بر وضعیت واضح: 15 LED دید در زمان واقعی را ارائه می‌دهند—8 برای فعال‌سازی مدار ورودی (IN1–IN8) و 7 برای وضعیت رله (RX1–RX7)—که عیب‌یابی و بررسی‌های عملیاتی را ساده می‌کند.

اتصال ساختاریافته: کانکتورهای PL ورودی/خروجی/توان داخلی را مدیریت می‌کنند، در حالی که کانکتورهای TB به دستگاه‌های داخلی/خارجی متصل می‌شوند و از سیم‌کشی منظم و قابل اعتماد اطمینان حاصل می‌کنند و خطرات تداخل سیگنال را کاهش می‌دهند.

توزیع سیگنال LAN: به عنوان یک هاب فعال شده با LAN عمل می‌کند و ارتباط بین دستگاه‌های کنترل و لوازم جانبی را تسهیل می‌کند که برای عملکرد یکپارچه سیستم درایو/اکسایتر حیاتی است.
