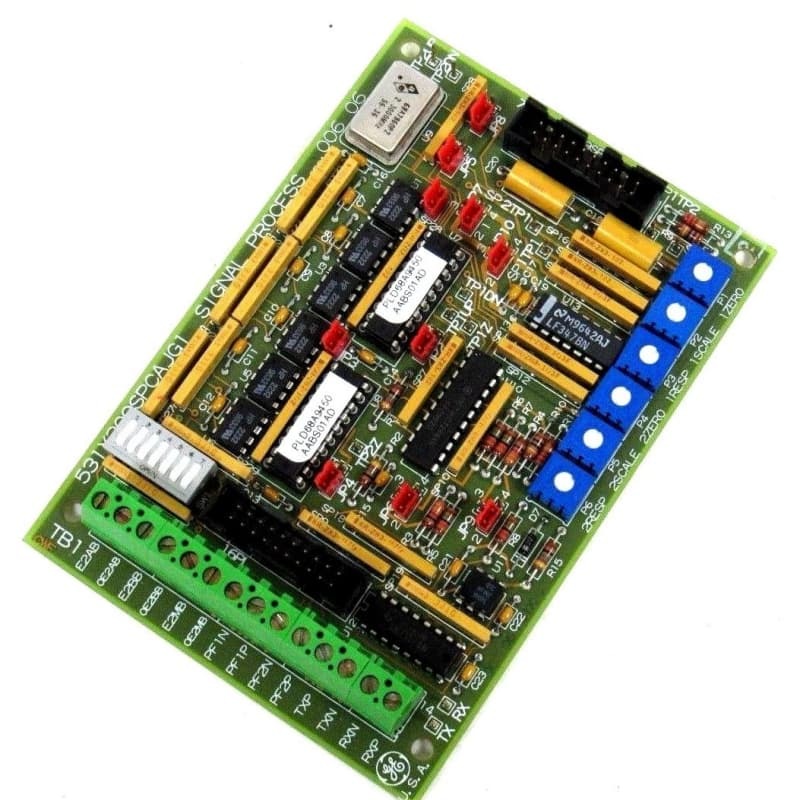

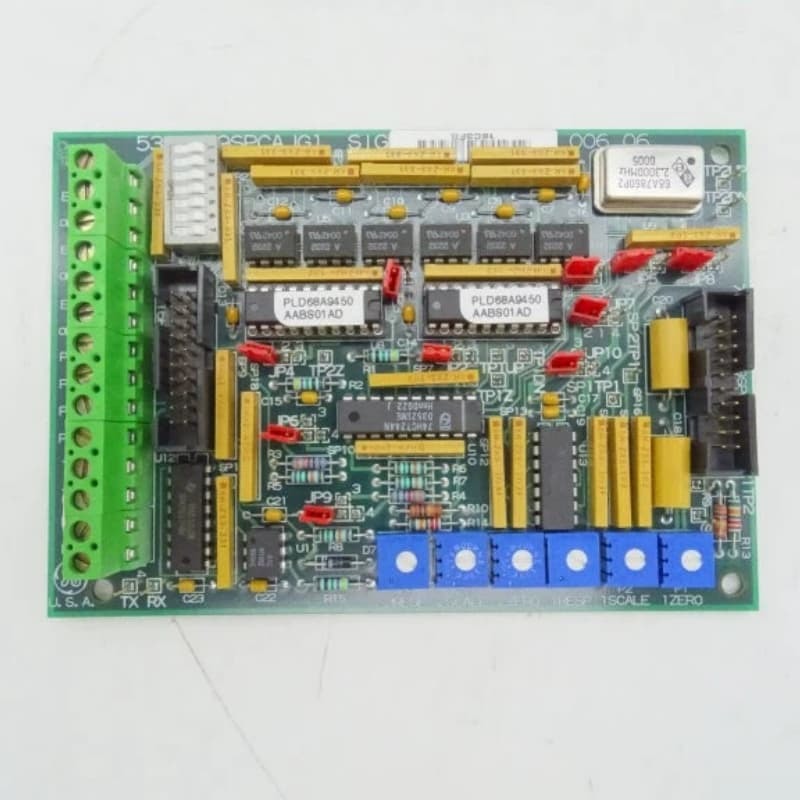

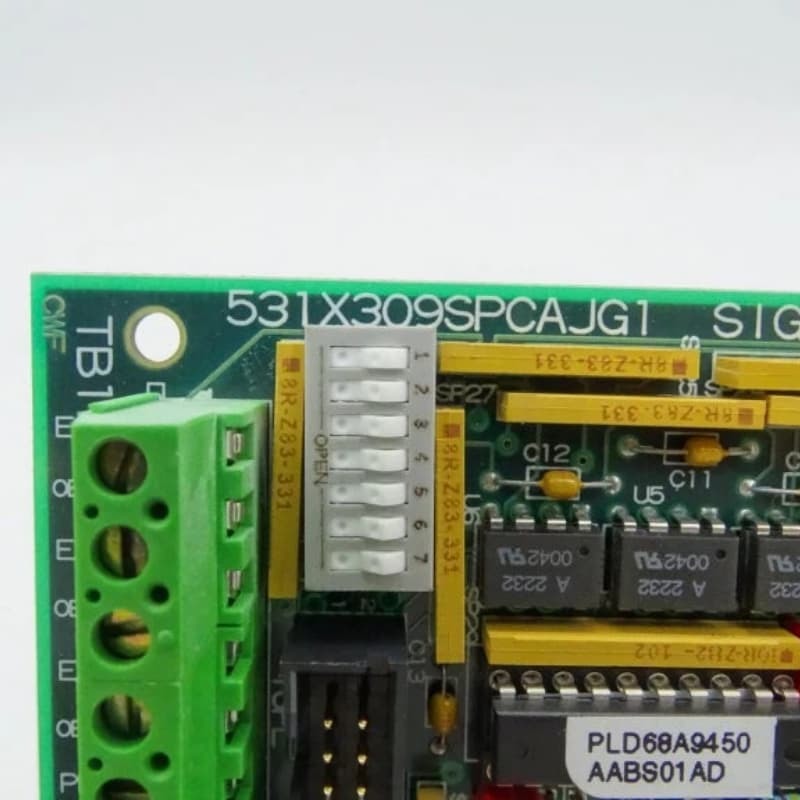

کارت پردازشگر سیگنال دیجیتال GE 531X309SPCAJG1 100mm x 200mm

GE 531X309SPCAJG1 یک کارت پردازش سیگنال از سری 531X GE است که به عنوان یک برد جایگزین برای درایوهای مختلف GE طراحی شده است. این کارت، عملکردهای برد کنترل LAN و پردازش ورودی/خروجی برد کنترل درایو را ادغام می‌کند و به عنوان یک رابط حیاتی برای سیستم‌های درایو صنعتی عمل می‌کند.

نقش‌های اصلی آن شامل میانجی‌گری در ارتباط بین کارت پردازنده و انکودرها/تاکومترهای خارجی، انتقال بازخورد سرعت به برد کنترل درایو و تبدیل سه سیگنال مرجع جریان و یک سیگنال سطح ولتاژ به سیگنال‌های مرجع ولتاژ برای اجرای دستور است. همچنین سیگنال‌های سریال RS-422 را پردازش کرده و آن‌ها را به پردازنده کنترل موتور درایو منتقل می‌کند. این کارت از طریق سوئیچ‌ها، جامپرها و پتانسیومترهای روی برد قابل تنظیم است و به کاربران اجازه می‌دهد تنظیماتی مانند فیلتر سیگنال و بهره را تنظیم کنند. نصب این کارت نیازمند پرسنل آموزش‌دیده است که از دستورالعمل‌های GE پیروی می‌کنند تا از ایمنی اطمینان حاصل شود و از آسیب جلوگیری شود.

ویژگی های کلیدی
قابلیت‌های پردازش دوگانه: عملکردهای برد کنترل LAN و پردازش ورودی/خروجی درایو را ترکیب می‌کند و مدیریت سیگنال را در سیستم‌های درایو GE ساده می‌کند.

تبدیل بازخورد و سیگنال: با انکودرها/تاکومترها ارتباط برقرار می‌کند تا بازخورد سرعت را منتقل کند و سیگنال‌های جریان/ولتاژ را به مراجع ولتاژ سازگار با برد کنترل تبدیل می‌کند و دستورات دقیق درایو را فعال می‌کند.

مدیریت سیگنال سریال: سیگنال‌های سریال RS-422 را پردازش و به پردازنده کنترل موتور منتقل می‌کند و از جریان داده‌های یکپارچه در عملیات درایو پشتیبانی می‌کند.

قابلیت تنظیم توسط کاربر: سوئیچ‌ها، جامپرها و پتانسیومترهای روی برد امکان تنظیم فیلتر سیگنال، بهره و سایر پارامترها را فراهم می‌کنند و با الزامات خاص سیستم سازگار می‌شوند.

سازگاری جایگزینی: به عنوان بخشی از سری 531X، با طیف وسیعی از درایوهای GE سازگار است و تعمیر و نگهداری و ارتقاء سیستم‌های قدیمی را ساده می‌کند.
