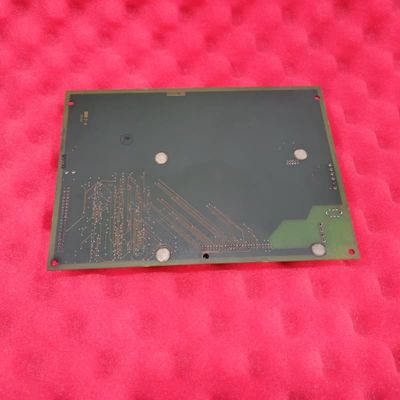

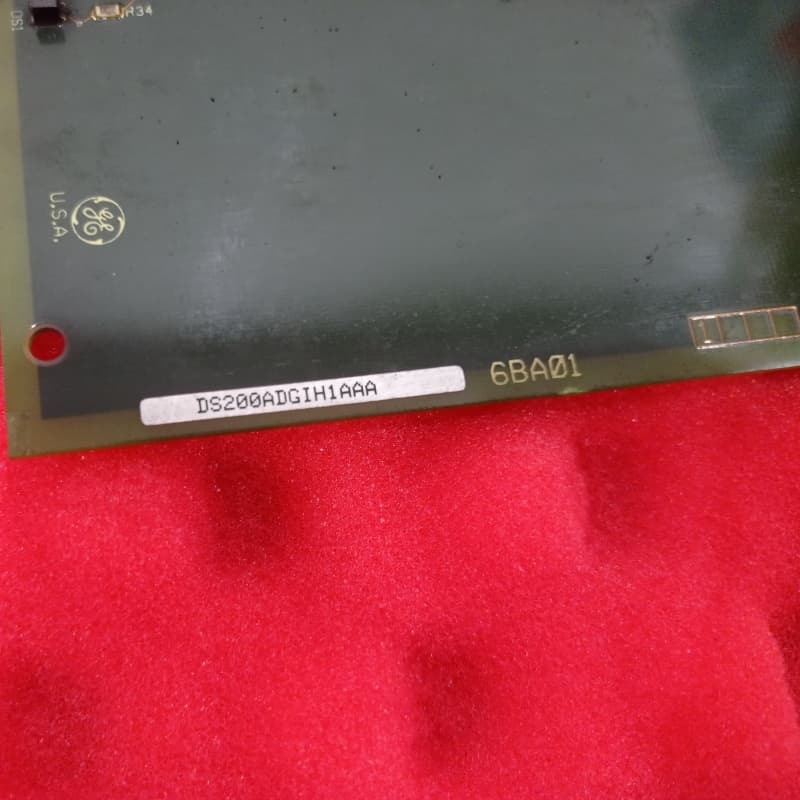

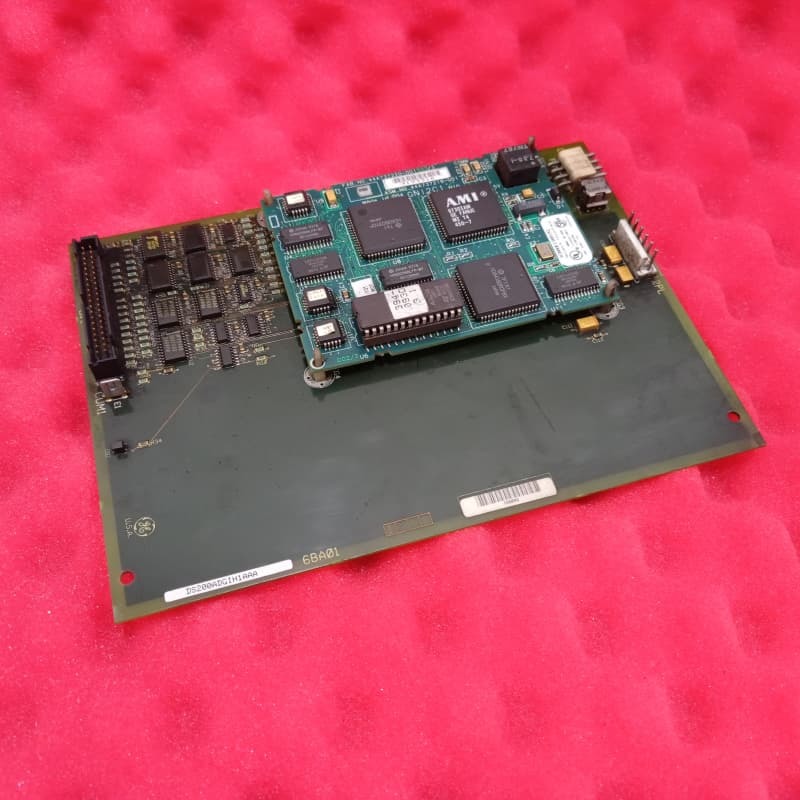

برد رابط کمکی GE DS200ADG1H1AAA، 100mm x 200mm

ژنراتورDS200ADG1H1AAAیک صفحه مدار چاپی (PCB) است که برای سیستم کنترل توربین مارک V GE طراحی شده است، به طور خاص در مدیریت مجموعه های محرک خودکار توربین بخار و گاز استفاده می شود. به عنوان یک صفحه رابط کمکی،این امکان را برای ادغام بین سیستم مارک V و اجزای کمکی فراهم می کند.، پشتیبانی از منطق کنترل عملیات توربین.

از نظر فیزیکی، اندازه اش 8 اینچ عرض و 6 اینچ طول دارد، دارای یک کانکتور 40 پین، یک کانکتور 6 پین، 60 پرنده و چندین نقطه آزمایش است.آن را در کابینت هیئت مدیره درایو از طریق چهار پیچ تراز با قفسه هیئت مدیره نصبتست نیاز به سرویس دهندگان واجد شرایط با تجهیزات کالیبراسیون، استفاده مناسب از سنج،و اقدامات ضد استاتیک برای جلوگیری از آسیب ناشی از تخلیه استاتیک.

• نماد پنجم:برای سیستم کنترل توربین مارک V طراحی شده است، که امکان ارتباط یکپارچه بین واحد کنترل اصلی و قطعات کمکی توربین را فراهم می کند، و عملکرد هماهنگ را تضمین می کند.
• گزینه های اتصال:مجهز به کانکتورهای ۴۰ پین و ۶ پین، به علاوه ۶۰ جمپر، پشتیبانی از اتصالات سیگنال متنوع و انعطاف پذیری پیکربندی برای سیستم های کمکی.
• دسترسی به تست:نقاط آزمایش متعدد تشخیص مدار را امکان پذیر می کند، اگرچه محدود به پرسنل واجد شرایط با ابزارهای مناسب برای حفظ دقت و ایمنی است.
• نصب کامپکت:ابعاد (8 "× 6") و طراحی نصب پیچ به طور دقیق در قفسه های کابینت مارک V قرار می گیرند و یکپارچه سازی ایمن را در تنظیمات کنترل توربین تضمین می کنند.
