برد خاتمه GE DS200CTBAG1ADD 330mm x 100mm Mark V

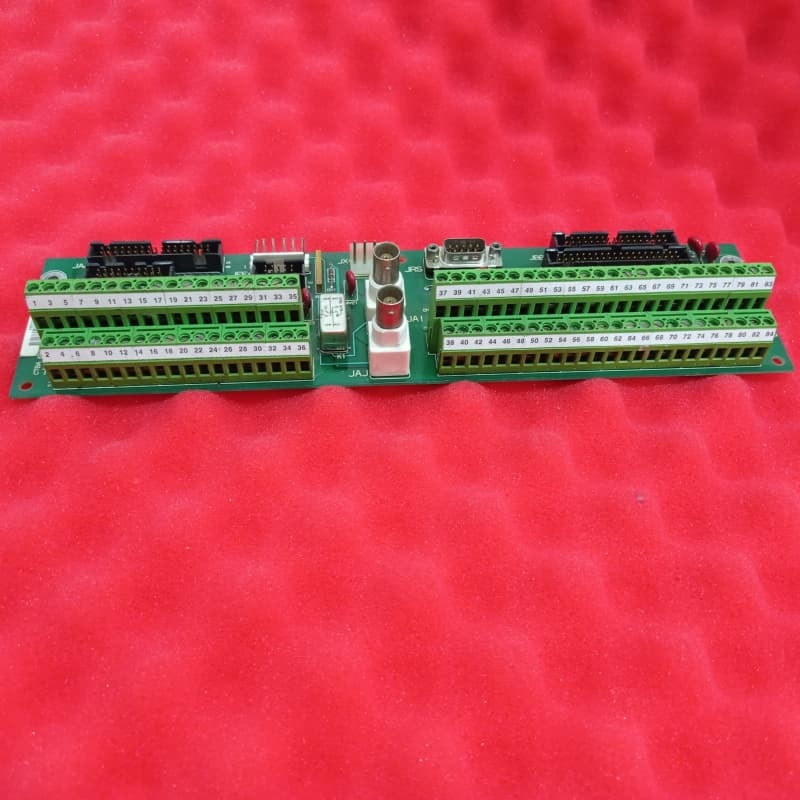

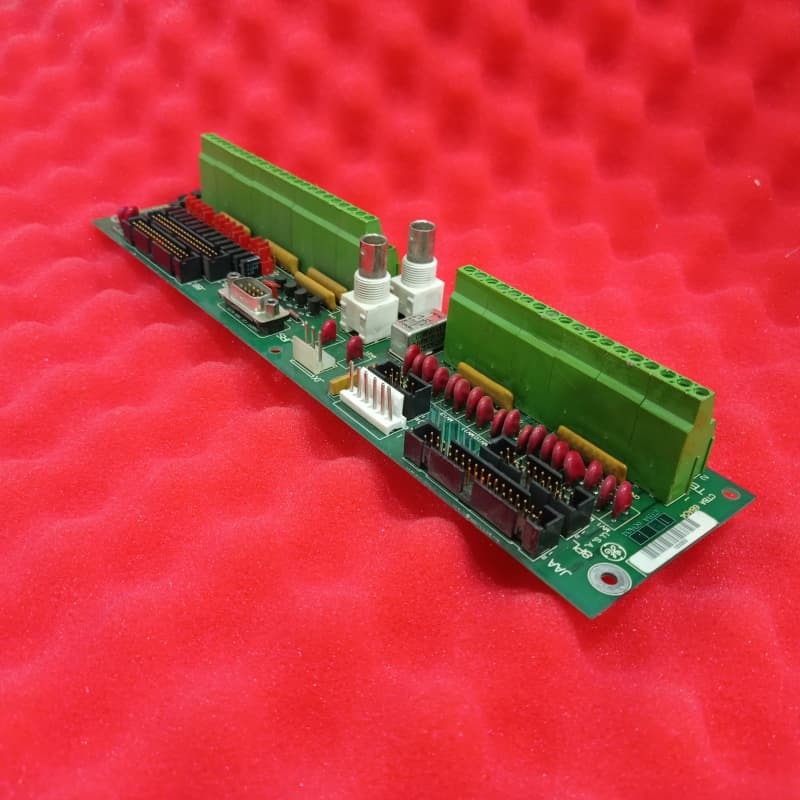

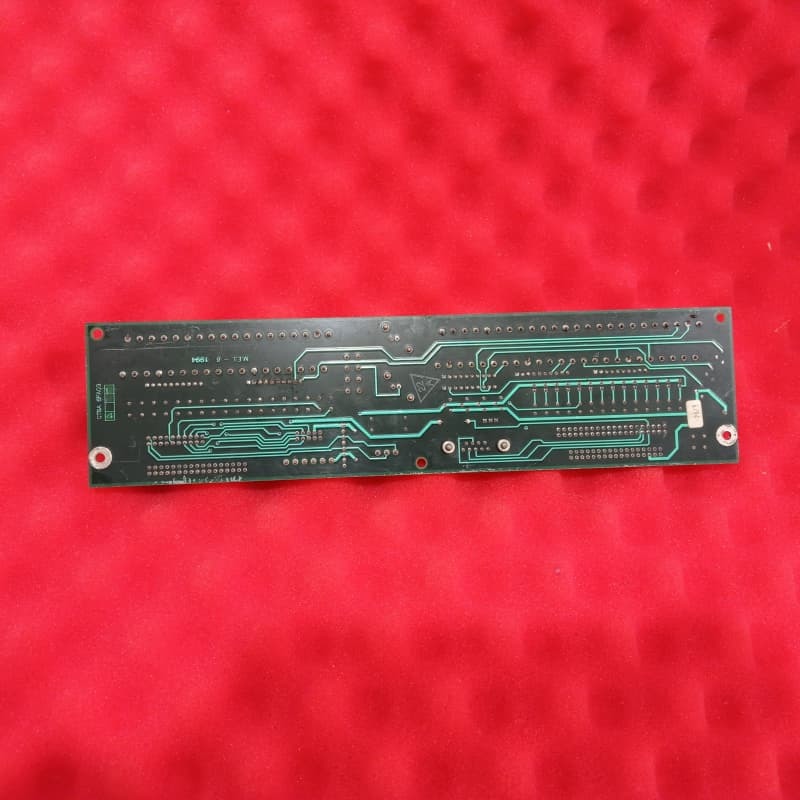

در مارک های V قرار داردهسته اصلی، نقش اصلی آن پایان دادن و مسیر دادن سیگنال های حیاتی است: ورودی / خروجی 4 ′′ 20 mA، سیگنال های ولتاژ / جریان شاخه، IONET برای دیسک های STCA / TCDA و COREBUS برای دیسک های QTBA / STCA.همچنین از تخته TCPD 24 VDC دریافت می کند و شامل یک رله بای پاس برای حفظ ارتباطات COREBUS در صورت از دست دادن قدرت استاز نظر فیزیکی، این یک PCB طولانی و باریک با سوراخ های سوراخ گوشه / لبه برای نصب، دیود های پوشیده قرمز و کد های شناسایی است.این دارای کانکتورهای متنوعی است که 6PL به عنوان یک اثر غیرقابل استفاده است و همچنین قطعات مانند 20+ MOV، یک دوجین پرنده ها، مقاومت ها و رله ها. کانکتورهای استفاده نشده COREBUS نیاز به مقاومت های پایان دارند، و جزئیات در مواد فنی اصلی GE هستند.

ویژگی های کلیدی
عملکرد تجدید نظر شده:بر اساس DS200CTBAG1 اصلی با سه بازنگری محصول ، بهبود مدیریت سیگنال یا قابلیت اطمینان برای نیازهای کنترل هواپیمایی و توربین.

پايان دادن سيگنال مهم:متمرکز کردن مسیریابی I / O 4 ′′ 20 mA ، سیگنال های شاخه ، IONET و COREBUS ، اتصال به تخته های کلیدی Mark V برای حفظ یکپارچگی حلقه کنترل.

قدرت اضافی و حفاظت:شامل یک رله بای پاس برای ارتباطات COREBUS و بیش از 20 MOV + دیود قرمز برای سرکوب ولتاژ / تنظیم، حفاظت از مدارهای حساس است.

اتصال قابل تنظیم و سازماندهی:دارای یک دوجین سوئیچ برای سفارشی سازی، به وضوح برچسب گذاری اسم کارخانه کانکتورها، و دستورالعمل برای قطعات غیر استفاده شده، ساده سازی راه اندازی و نگهداری.

طراحی صنعتی:سوراخ های حفاری با حلقه های رسانا برای نصب ایمن و قطعات ماندگار ثبات در محیط های سخت کار توربین را تضمین می کنند.
