GE DS200DTBAG1A صفحه ترمینال دیجیتال 200mm x 100mm
| محل منبع | ایالات متحده آمریکا |
|---|---|
| نام تجاری | GE |
| گواهی | COO |
| شماره مدل | DS200DTBAG1A |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | $1000 |
| زمان تحویل | 5-7 روز |
| شرایط پرداخت | t/t |
| قابلیت ارائه | 999 |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام | صفحه ترمینال تماس دیجیتال GE DS200DTBAG1A | شناسه محصول | DS200DTBAG1A |
|---|---|---|---|
| سری | مارک V | ارتفاع خالص محصول | 200 میلی متر |
| عرض خالص محصول | 100 میلی متر | عمق/طول خالص محصول | 330 میلی متر |
| وزن خالص محصول | 2 کیلوگرم | ضمانت | 1 سال |
| برجسته کردن | صفحه ی پایانی دیجیتال GE 200 میلی متر × 100 میلی متر,صفحه ی پایانی کنترل توربین GE,صفحه ترمینال DS200DTBAG1A با ضمانت,GE turbine control terminal board,DS200DTBAG1A terminal board with warranty |
||
توضیحات محصول

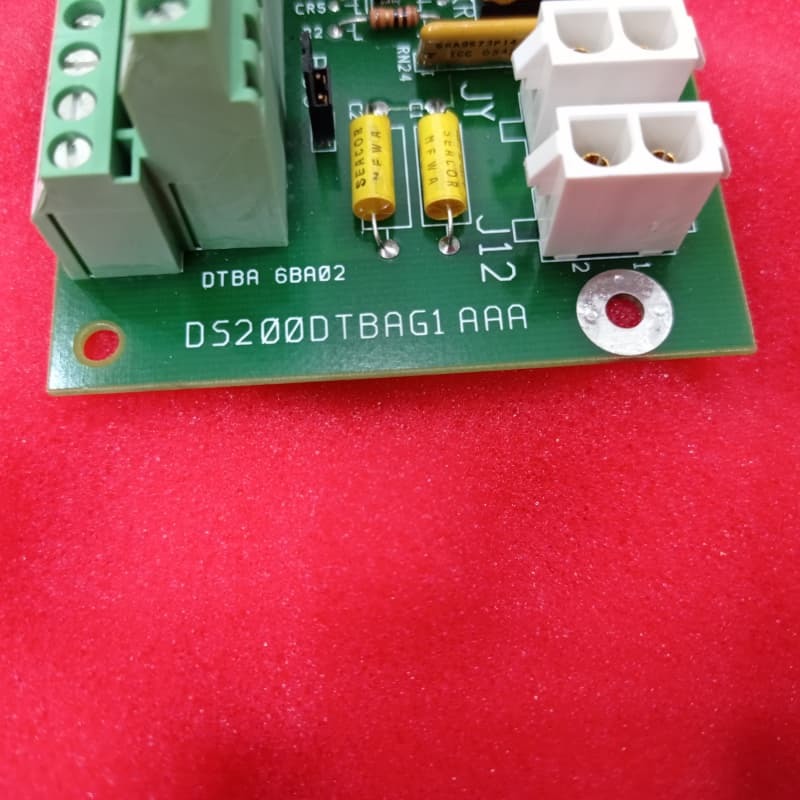

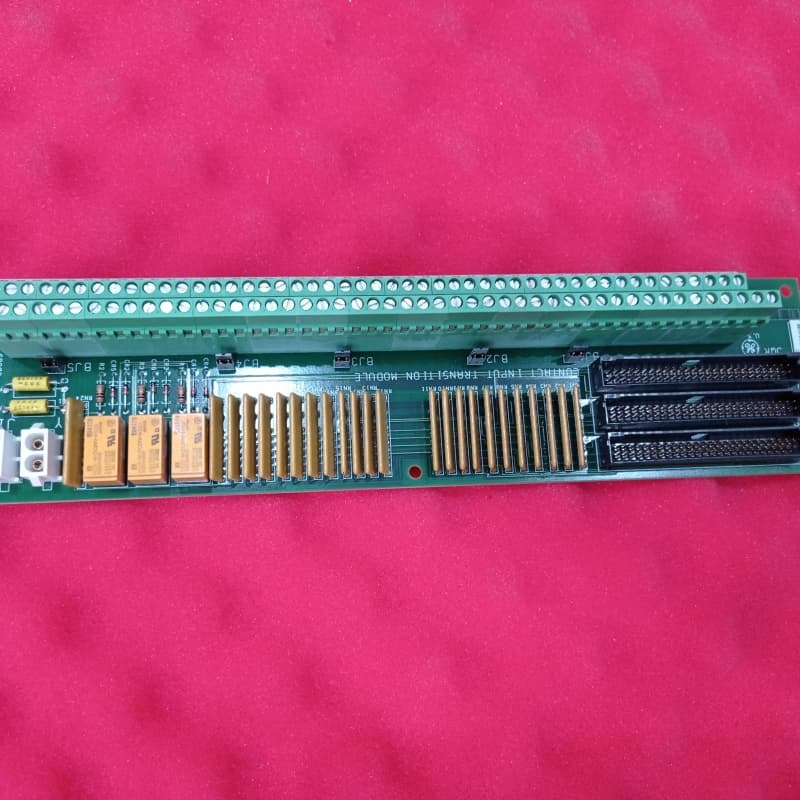

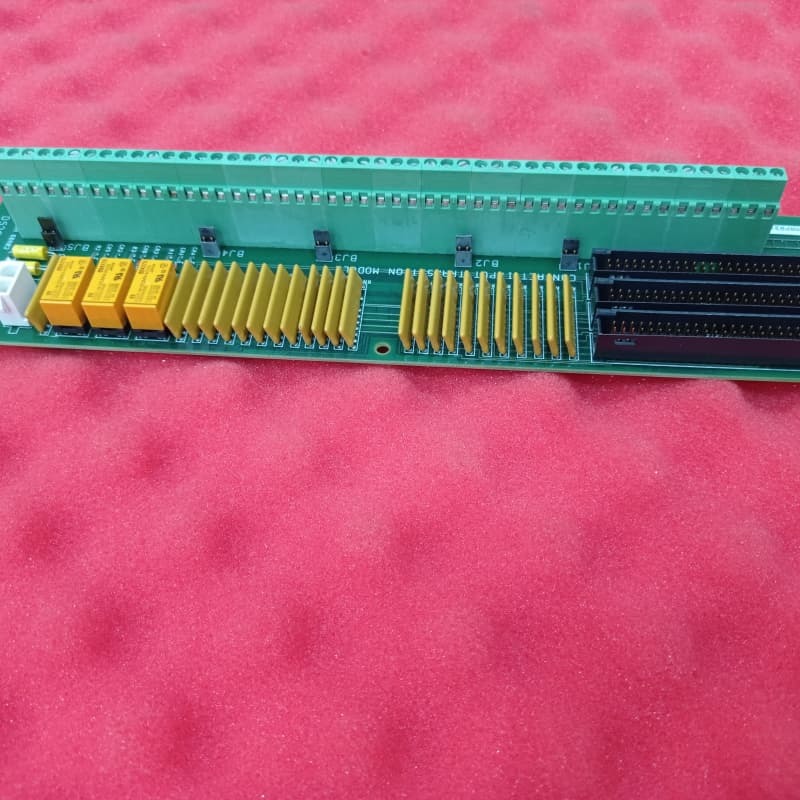

برد ترمینال تماس دیجیتال GE DS200DTBAG1A
توضیحات محصول
GE DS200DTBAG1A یک برد ترمینال تماس دیجیتال (DTBA) است که بخشی از سری Mark V LM GE است و برای سیستم‌های مدیریت کنترل توربین گاز طراحی شده است. این برد که به عنوان یک ماژول خاتمه ورودی تماس طبقه‌بندی می‌شود، در مکان‌های Q11، Q21 و Q51 در هسته‌های دیجیتال نصب می‌شود و به عنوان یک رابط حیاتی بین ورودی‌های تماس و TCDA عمل می‌کند.
عملکرد اصلی آن مسیریابی 46 ورودی تماس اول یک هسته دیجیتال به برد TCDA است، با وارونگی حس ورودی که از طریق تنظیمات TCDA IO برای عملکرد ایمن در برابر خرابی قابل تنظیم است. این برد 125 ولت DC را از طریق کانکتور JY دریافت می‌کند و از دو گزینه ولتاژ تحریک برای ورودی تماس از طریق برد ترمینال TB2 پشتیبانی می‌کند—که در کارخانه پیاده‌سازی شده است. کنترلر Mark V LM از توان خود برای ارائه ولتاژ بازجویی محدود شده با فیوز و جریان محدود برای ورودی‌ها استفاده می‌کند. جامپرها روی برد، زمین‌های میدانی را با قطع ولتاژ بازجویی، که در مجموعه‌های 8 تایی تماس گروه‌بندی شده‌اند، ایزوله می‌کنند و برای تنظیمات به خاموش شدن توربین نیاز دارند. همچنین به TCDA اجازه می‌دهد تا تغییرات وضعیت ورودی تماس را در عرض 1 میلی‌ثانیه مهر زمانی کند و عیب‌یابی مداوم را برای هشدار در مورد خرابی مدار اجرا می‌کند.
ویژگی های کلیدی
ادغام توربین گاز Mark V LM: به طور صریح برای سیستم‌های کنترل توربین گاز Mark V LM طراحی شده است و از سازگاری یکپارچه با هسته‌های دیجیتال و بردهای TCDA اطمینان می‌دهد.
ورودی‌های ایمن در برابر خرابی قابل تنظیم: ورودی‌های تماس را می‌توان از طریق پیکربندی TCDA IO معکوس کرد تا عملکرد ایمن در برابر خرابی را فعال کند و با الزامات ایمنی حیاتی توربین سازگار شود.
پشتیبانی از ولتاژ تحریک دوگانه: به صورت کارخانه‌ای برای استفاده از تحریک 125 ولت DC یا 24 ولت DC برای ورودی‌های تماس تنظیم شده است که با نیازهای مختلف سیستم مطابقت دارد.
ایزولاسیون زمین و ایمنی: زمین‌های میدانی با استفاده از جامپرهایی که ولتاژ بازجویی را قطع می‌کنند، ایزوله می‌شوند. تنظیمات جامپر به خاموش شدن توربین برای ایمنی محدود می‌شود.
نظارت و عیب‌یابی دقیق: به TCDA اجازه می‌دهد تا تغییرات وضعیت ورودی را در عرض 1 میلی‌ثانیه مهر زمانی کند و بررسی‌های تشخیصی مداوم را اجرا کند و هشدارهایی را برای خرابی مدار فعال کند تا زمان خرابی را به حداقل برساند.
ایزولاسیون نوری: تمام ورودی‌های تماس توسط برد TCDA به صورت نوری ایزوله می‌شوند و از تداخل الکتریکی جلوگیری کرده و از مدارهای کنترل حساس محافظت می‌کنند.
پارامترهای فنی:
| نام محصول: | برد ترمینال تماس دیجیتال GE DS200DTBAG1A |
| شناسه محصول: | DS200DTBAG1A |
| سری: | Mark V |
| وزن خالص محصول: | 2 کیلوگرم |
| عرض خالص محصول: | 100 میلی‌متر |
| ارتفاع خالص محصول: | 200 میلی‌متر |
| عمق/طول خالص محصول: | 330 میلی‌متر |
| گارانتی: | 1 سال |
