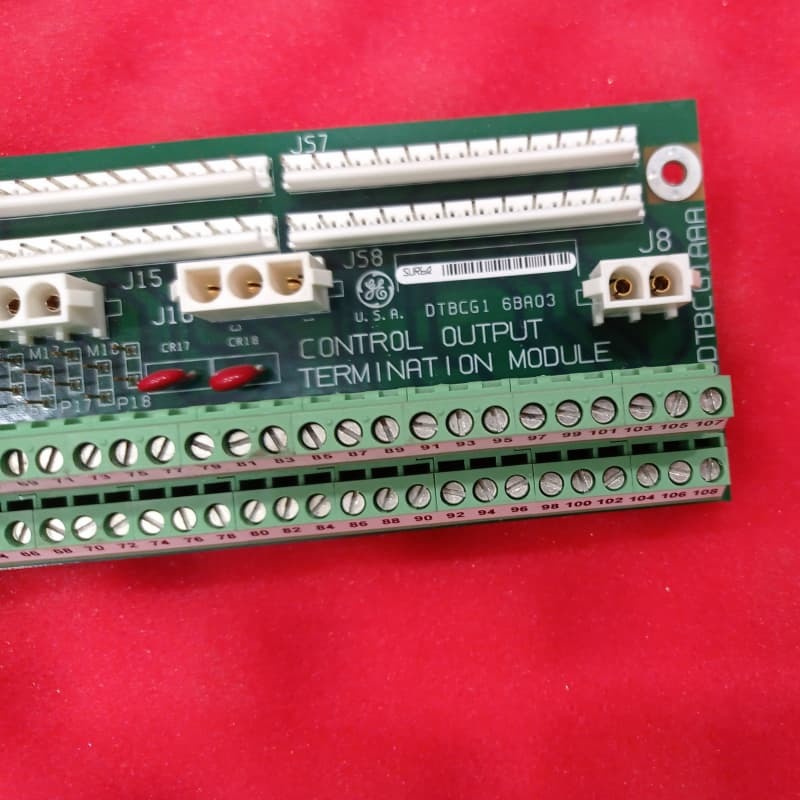

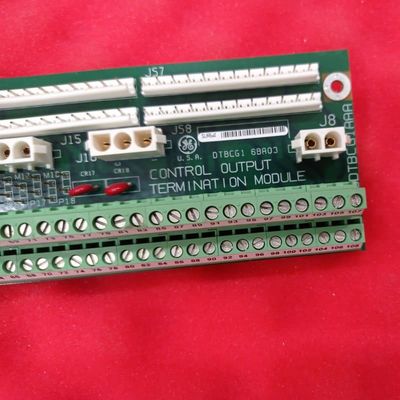

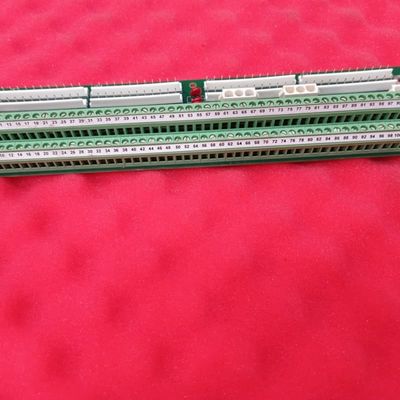

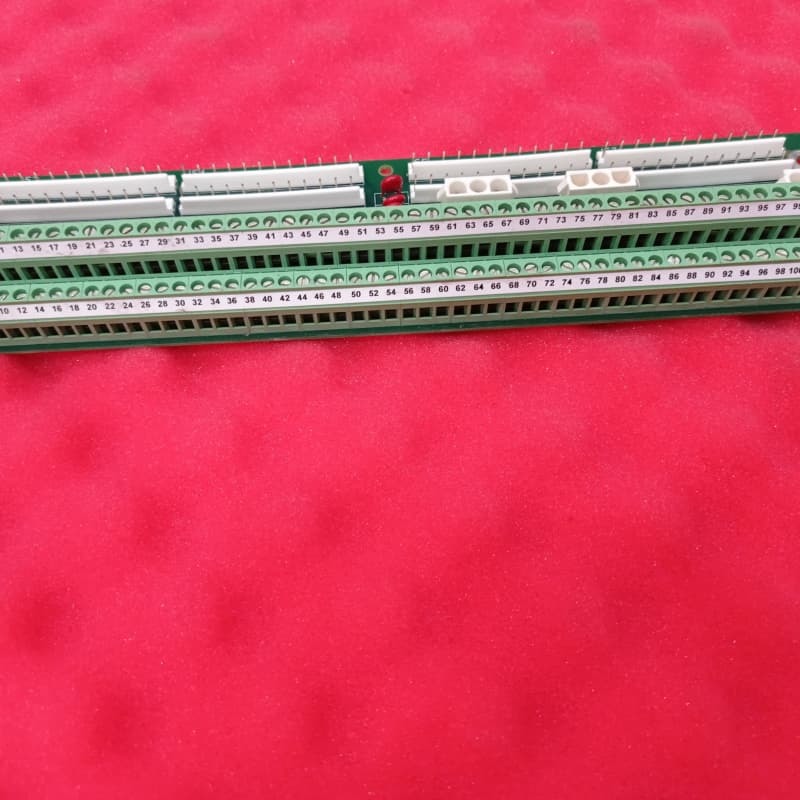

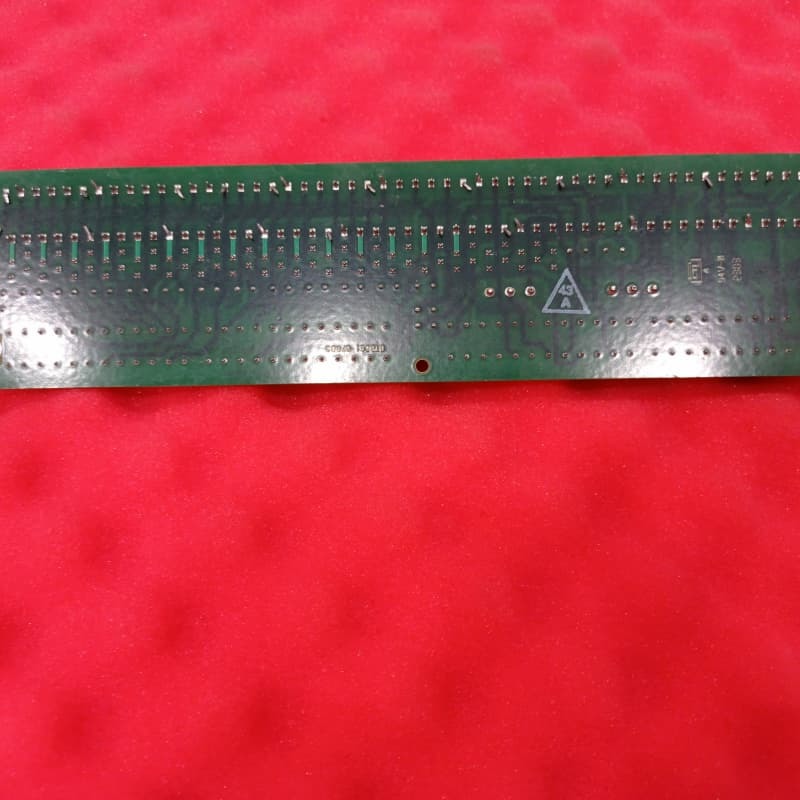

برد ترمینال خروجی کنتاکت GE DS200DTBCG1A، 100mm x 200mm

GE DS200DTBCG1A Contact Output Terminal Board (بورد پایانی خروجی تماس)

توضیحات محصول:

ژنراتورDS200DTBCG1Aیک ماژول پایان رسانی خروجی تماس است که متعلق به سری Mark V سیستم کنترل توربین GE است که شامل تکنولوژی ثبت شده Speedtronic است و برای کنترل گاز، بخار،و توربین های بادیاین یک نسخه تجدید نظر از ماژول DS200DTBCG1 اصلی است که دارای یک به روزرسانی عملکردی A است.

نصب شده در مکان های Q11، Q21 و Q51 در سیستم مارک V، نقش اصلی آن پایان دادن و مسیر سیگنال های خروجی تماس است. در Q21/Q51، آن را به 30 رله در تخته TCRA متصل می کند؛ در Q11،به 4 رله خروجی تماس TCRA متصل می شوداز نظر فیزیکی، با دو بلوک پایانی، 2 اتصال سه سیم/1 دو سیم، 10 جابجا و اتصالگاه های اختصاصی: JS1-JS8, J8,و J15 / J16 نصب مناسب و مسیر کابل بسیار مهم است، سیم های سیگنال باید از کابل های برق "شور" جدا شوند تا از تداخل جلوگیری شود و جریان هوا نباید برای جلوگیری از گرم شدن بیش از حد مسدود شود.

ویژگی های کلیدی:
Mark V Speedtronic Legacy ادغام شده:برای کنترل توربین سیستم مارک V طراحی شده، با استفاده از تکنولوژی ثابت اسپیدترونیک GE و تنظیمات قدیمی.

پیکربندی خاص محل:با Q11 و Q21 / Q51 سازگار است، متناسب با نیازهای مختلف توربین.

مدیریت سیگنال با چگالی بالا:دو بلوک ترمینال تا 220 سیم سیگنال را با کانکتورهای اختصاصی برای هدایت دقیق سیگنال رله / قدرت اداره می کنند.

کاهش تداخل:نیاز به جدایی کابلهای سختگیرانه یا سیم های محافظ برای جلوگیری از سر و صدای سیگنال، اطمینان از انتقال دقیق خروجی √ کابل های فیبر نوری می توانند به طور ایمن با کابل های برق بسته بندی شوند.

ایمنی حرارتی:وابسته به جریان هوایی بدون مانع در محرک؛ نصب مناسب مانع از مسدود کردن حفره های تهویه از کابل می شود و از اجزای گرم محافظت می کند.
