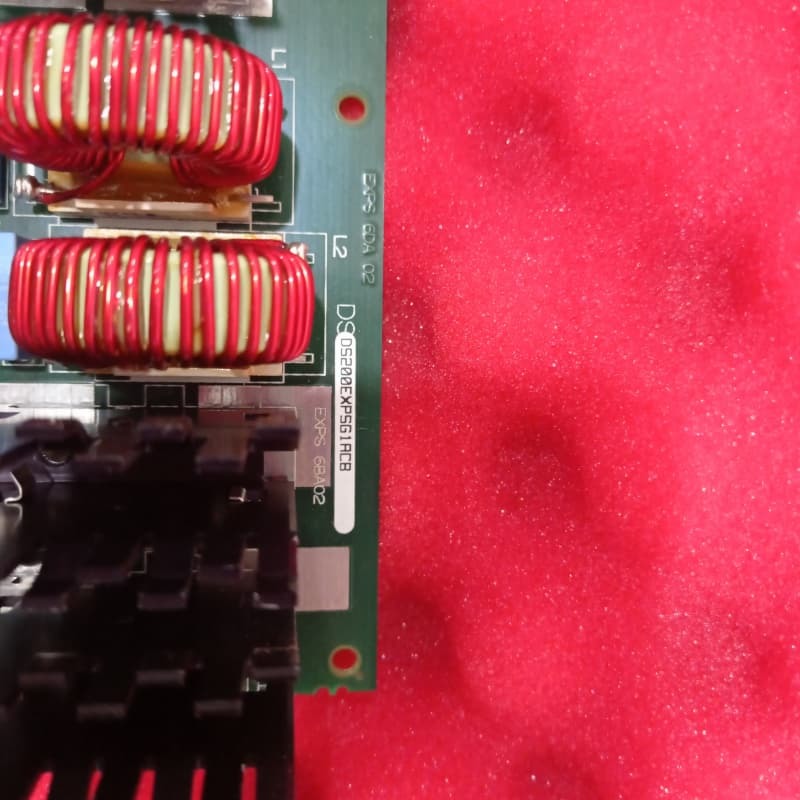

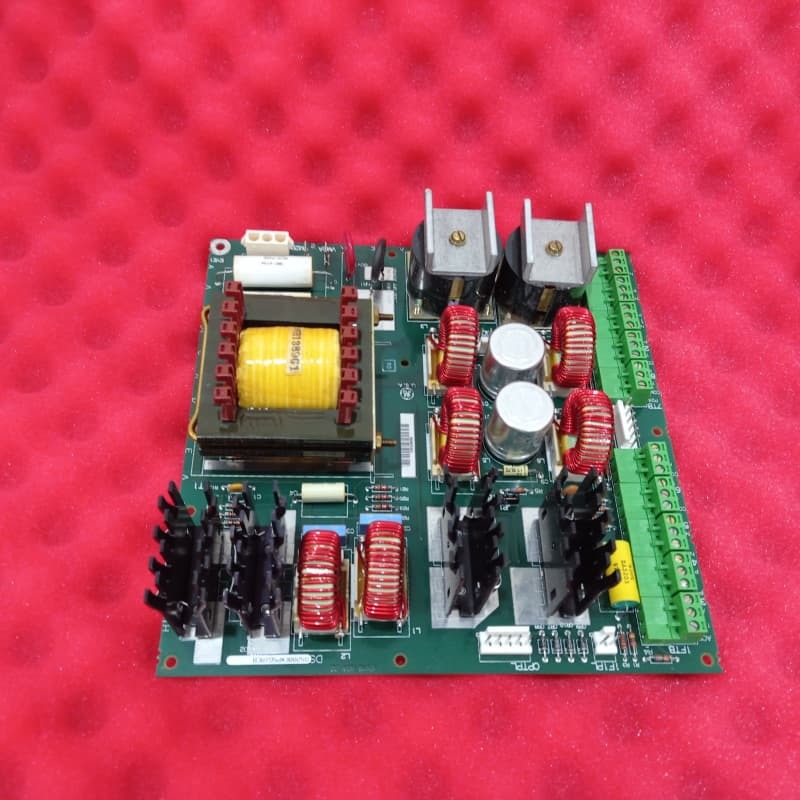

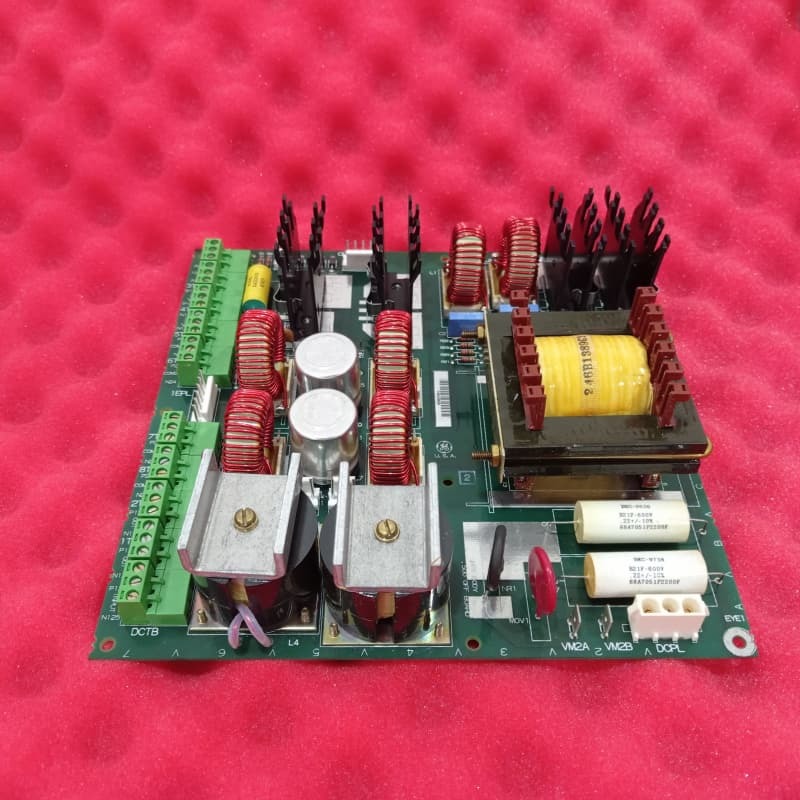

GE Mark V DS200EXPSG1ACB تخته برق عمده 200mm x 100mm

برد منبع تغذیه انبوه GE MARK V DS200EXPSG1ACB

توضیحات محصول:

GE DS200EXPSG1ACB یک برد منبع تغذیه انبوه است که بخشی از سری سیستم کنترل توربین Mark V GE است - یکی از آخرین تکرارهای Mark برای ادغام فناوری ثبت شده Speedtronic GE. این یک نسخه اصلاح شده از DS200EXPSG1 اصلی است که دارای دو به روز رسانی عملکردی و یک بازنگری در آثار هنری است که برای ارائه قدرت انبوه برای سیستم های کنترل توربین Mark V طراحی شده است.

از نظر فیزیکی، شامل سخت افزار کلیدی است: یک دکمه بازنشانی، 3 فیوز، یک LED وضعیت سبز، 3 کانکتور 9 پین، چندین خازن و نقاط تست برای عیب یابی مدار. یک جامپر نوع Berg (JP1) وجود دارد اما منحصراً برای آزمایش تولید - هیچ تنظیم کاربر مجاز نیست. منطق اصلی آن توسط یک دستگاه منطقی قابل برنامه ریزی 5C060 مدیریت می شود. نصب نیاز به حذف برق از برد، تأیید صفر برق در تمام اتصالات و پیروی از جدا کردن کانکتور با راهنمایی دستی دارد - که به دلیل ولتاژهای سطحی بالقوه آسیب رسان، حیاتی است.

ویژگی های کلیدی:

عملکرد اصلاح شده: بر اساس DS200EXPSG1 اصلی با دو بازنگری عملکردی و یک بازنگری در آثار هنری، افزایش پایداری یا سازگاری منبع تغذیه برای تنظیمات Mark V.

وضعیت و تشخیص واضح: یک LED سبز نشان دهنده عملکرد عادی است، در حالی که نقاط تست امکان عیب یابی هدفمند خطاها را فراهم می کند - ساده سازی نگهداری و کاهش زمان خرابی.

طراحی متمرکز بر ایمنی: به دلیل ولتاژهای سطحی خطرناک، نصب خاموش برق سختگیرانه را می طلبد و شامل 3 فیوز برای محافظت از مدار است که با استانداردهای ایمنی صنعتی مطابقت دارد.

جامپر غیر قابل تنظیم: JP1 به آزمایش تولید محدود شده است و از تنظیمات ناخواسته کاربر که می تواند عملکرد منبع تغذیه را مختل کند، جلوگیری می کند.

کنترل منطق قابل برنامه ریزی: به یک دستگاه منطقی قابل برنامه ریزی 5C060 برای مدیریت منطق سیستم متکی است و از عملکرد منبع تغذیه دقیق و سازگار متناسب با الزامات Mark V اطمینان می دهد.
