ماژول پایان GE Mark V DS200DTBDG1A 330mm x 100mm x 200mm

GE MARK V DS200DTBDG1A ماژول انتهای گسترش خروجی تماس

توضیحات محصول:

ژنراتورDS200DTBDG1Aیک ماژول پایان دادن به گسترش خروجی تماس بخشی از سری Mark V / Mark V LM GE است که برای سیستم های کنترل توربین طراحی شده است. به عنوان یک نسخه تجدید نظر از DS200DTBDG1 اصلی،در مکان های Q11 نصب شده است.، Q21، و Q51، اتصال به 30 رله در تخته TCRA.

نقش اصلی آن گسترش قابلیت های خروجی تماس است: 16 از 30 خروجی را می توان به عنوان سولینوئید از طریق پرندگان سخت افزاری پیکربندی کرد.و دو خروجی اضافی برای پشتیبانی از تبدیل کننده های روشنایی زمانی که J19/J20 متصل می شوند.

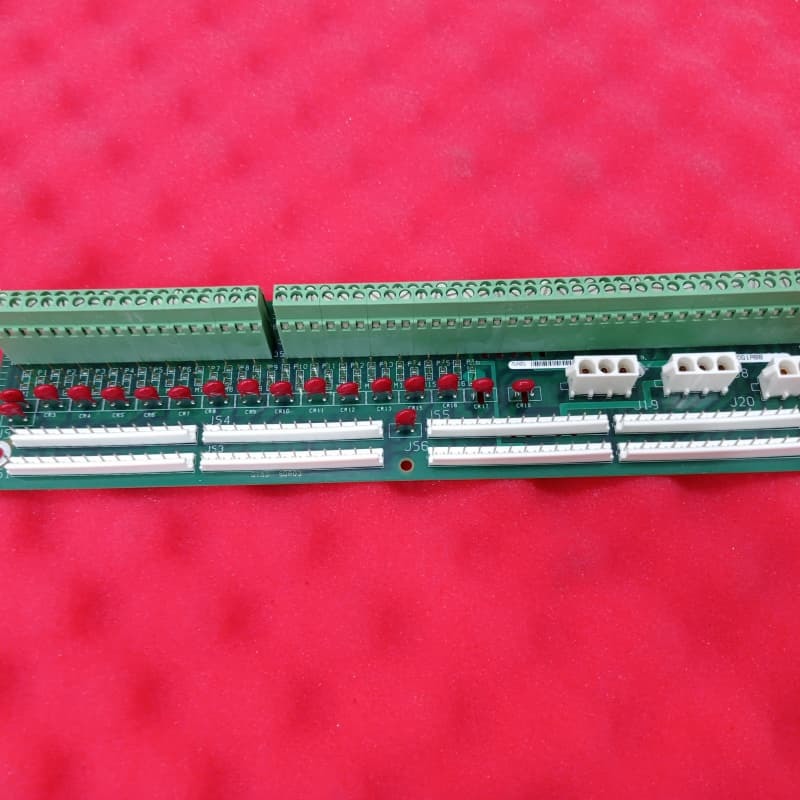

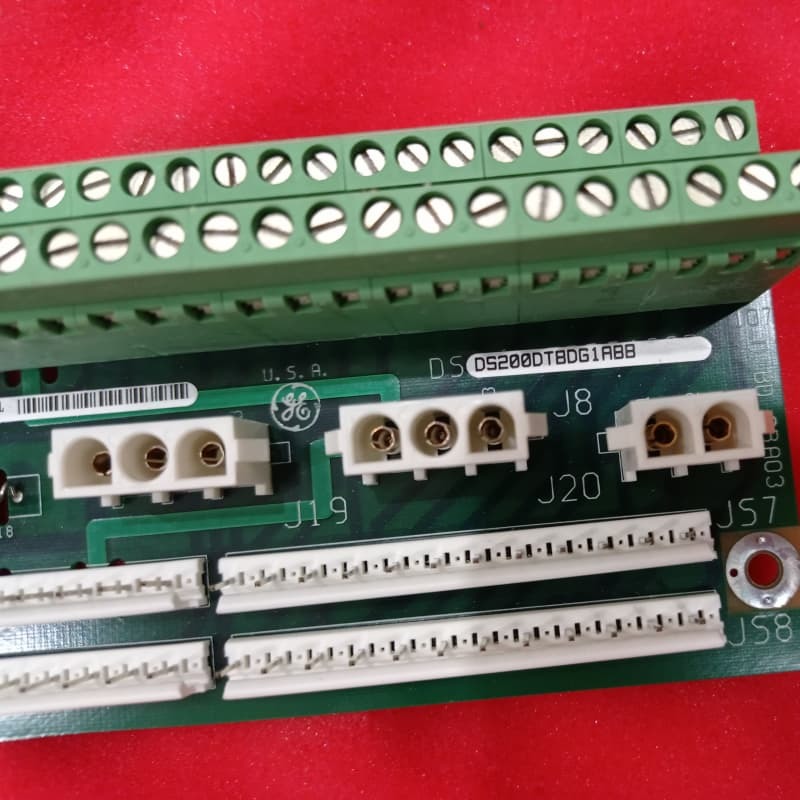

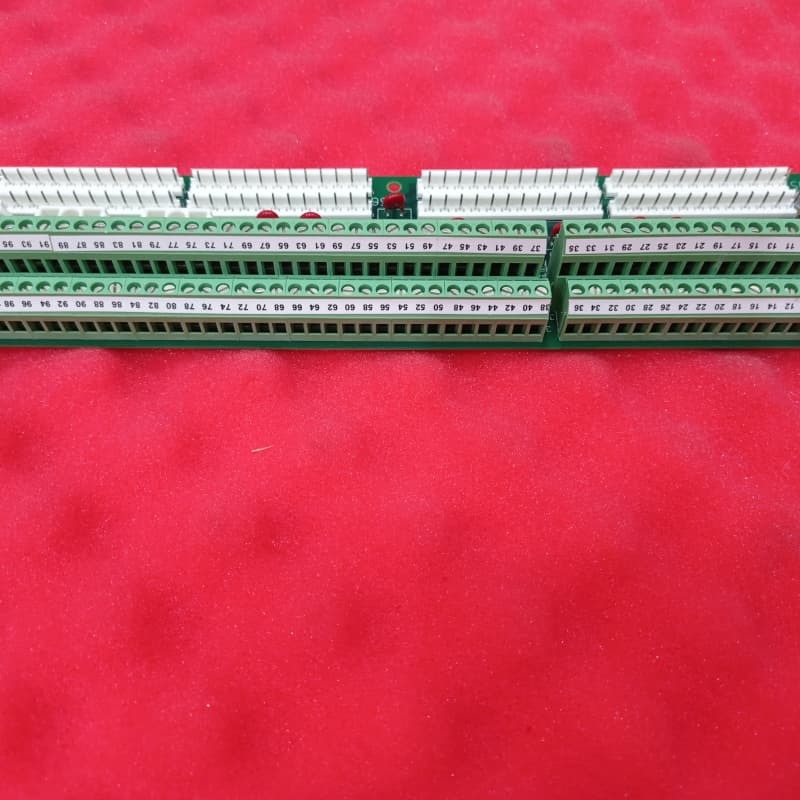

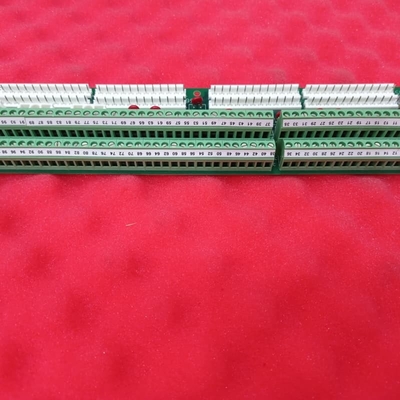

از نظر فیزیکی، دارای دو بلوک ترمینال، چندین نقطه آزمایش، 2 پرشگر، 3 کانکتور 34 پین و 8 کانکتور برای سیگنال های انتقال TCRA است.آزمایش نیاز به پرسنل آموزش دیده با تجهیزات کالیبر شده دارد، سطوح بدون استاتیک و مرجع به دستورالعمل های کارخانه با استفاده از شناسه های TP برای تشخیص مدار.

ویژگی های کلیدی:
یکپارچه سازی سری V:برای کنترل توربین های مارک V / مارک V LM طراحی شده است که امکان اتصال بی نقص به رله های TCRA و گسترش ظرفیت خروجی در مکان های Q11 / Q21 / Q51 را فراهم می کند.

خروجی قابل تنظیم:16 خروجی قابل تنظیم به عنوان سولناید از طریق پرش؛ دو خروجی اضافی برای تبدیل کننده های روشنایی، افزایش انعطاف پذیری برای نیازهای خاص توربین.

اتصال اختصاصی:شامل JS1 JS8 ، Solenoid power J8 و J19 / J20 است که مسیر دقیق سیگنال / قدرت را در سیستم کنترل تضمین می کند.

توانایی تشخیص:نقاط آزمایش (TP-labeled) با توابع مستند شده توسط کارخانه امکان رفع مشکلات هدفمند را فراهم می کند، محدود به سرویس دهندگان آموزش دیده با تجهیزات مناسب.

اتمام چگالي بالا:دو بلوک ترمینال از سیم کشی گسترده سیگنال پشتیبانی می کنند و مدیریت خروجی را برای تنظیمات کنترل توربین پیچیده متمرکز می کنند.

طراحی اصلاح شده:بر اساس DS200DTBDG1 اصلی با به روز رسانی عملکردی ، بهبود قابلیت اطمینان برای گسترش خروجی تماس در عملیات توربین.

پارامترهای فنی:

کاربردها:

ماژول پایان دادن به توسعه تولیدات تماس GE MARK V DS200DTBDG1A یکی از مدل های پیشرفته سری واحد کنترل توربین GE است.این مدل قابلیت پردازش و ارتباطات دیجیتال با سرعت بالا را فراهم می کند.، که اجازه می دهد تا کنترل دقیق و سریع توربین گاز. این محصول در ایالات متحده ساخته شده و با COO گواهی شده است، که کیفیت و قابلیت اطمینان آن را تضمین می کند.

پشتیبانی و خدمات:

تیم محصولات کنترل توربین GE ما پشتیبانی فنی و خدمات جامع را برای اطمینان از عملکرد بهینه و قابلیت اطمینان محصولات ما ارائه می دهد. خدمات ما شامل:

• پشتیبانی فنی 24/7
• عیب یابی و تعمیر در محل
• نظارت و تشخیص از راه دور
• ارتقاء تجهیزات و ارتقاء تجهیزات
