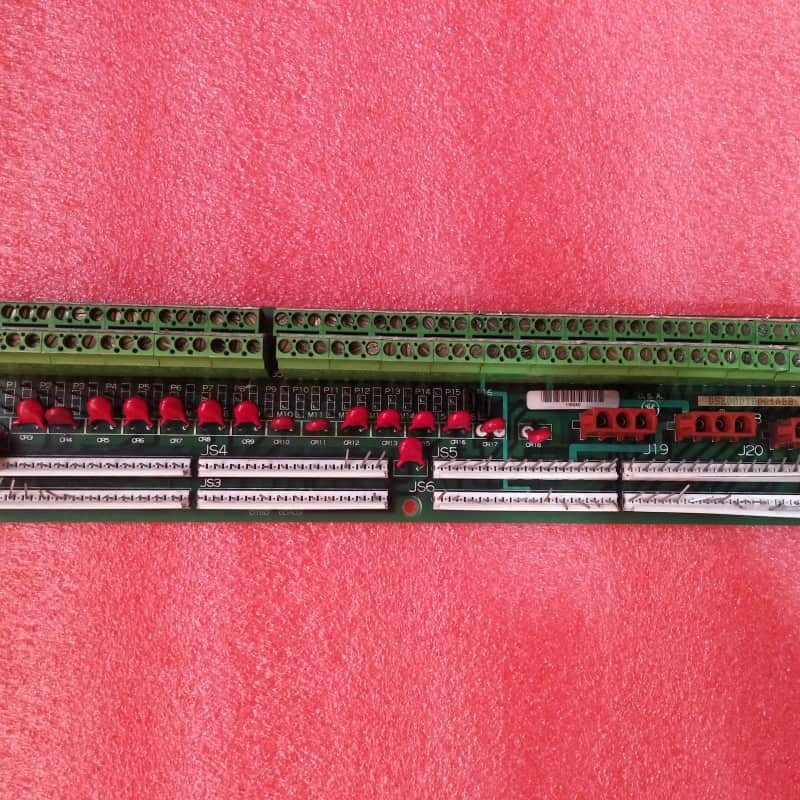

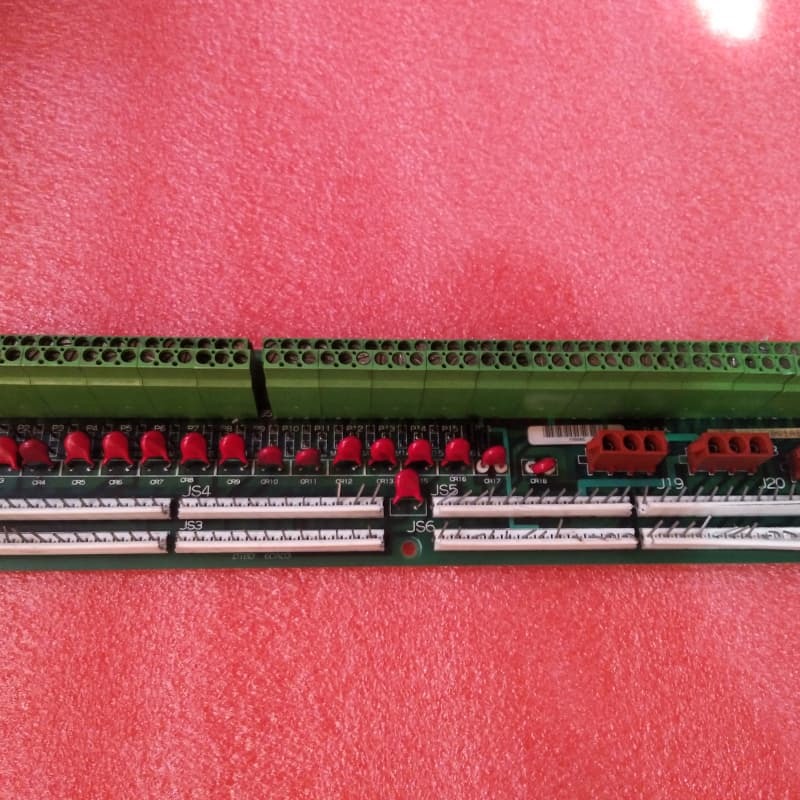

برد ترمینال GE DS200DTBDG1ABB، 330 میلی‌متر x 200 میلی‌متر، برای کنترل توربین Mark V

کنترل توربین GE DS200DTBDG1ABB

جزئیات محصول:

ژنراتورDS200DTBDG1ABBیک ماژول پایان دادن به گسترش خروجی تماس است که برای سیستم کنترل توربین مارک V GE طراحی شده است که برای مدیریت درایوهای خودکار توربین های بادی، گاز و بخار استفاده می شود.و بخشی از سری محصولات نهایی GE با استفاده از تکنولوژی ثبت شده Speedtronicعلیرغم عدم داشتن یک برچسب مونتاژ ماژولار خاص در شماره محصول آن، آن را به عنوان یک مرکز انتهای حیاتی برای خروجی تماس در سیستم های مارک V عمل می کند.

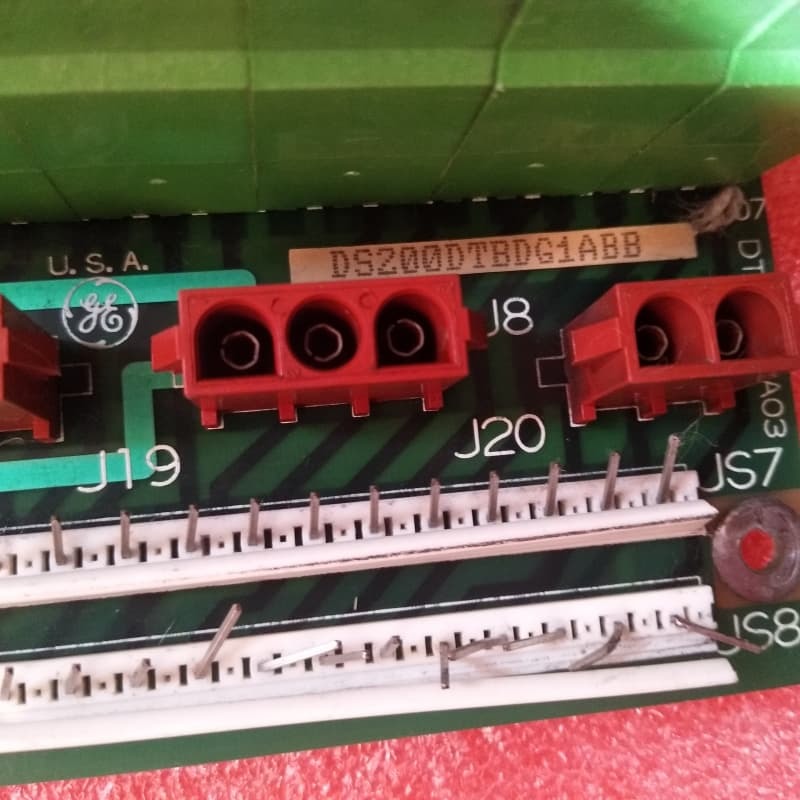

از نظر فیزیکی، 11.25 اینچ (طول) × 3 اینچ (ارتفاع) را اندازه گیری می کند، دارای یک پوشش محافظ PCB استاندارد ضخیم است و شامل اجزای محدود کننده ولتاژ استاندارد مارک V است.آن را از طریق پیچ به یک مکان داخلی درایو خاص و متصل به تخته های کلیدی مارک V از طریق کانکتورهای اختصاصی امن است: JS1-JS8 برای سیگنال های رله TCRA، J8 برای قدرت سولناید TCPD، و J19/J20 زنجیره ای برای قدرت خروجی تماس. نصب نیاز به برداشتن پیچ دقیق برای جلوگیری از سقوط سخت افزار در درایو دارد,که خطر آسیب کوتاه یا قطعات را دارد، برچسب گذاری کابل ها برای نصب مجدد آسان، و هدایت کابل ها برای مسدود کردن دریچه های تهویه.

ویژگی های کلیدی:

سازگاری قدیمی مارک V اسپیدترونیک:برای سیستم کنترل توربین مارک V طراحی شده است، که از تکنولوژی ثبت شده اسپیدترونیک GE استفاده می کند و از تنظیمات توربین باد / گاز / بخار پشتیبانی می کند.

طراحی محافظ و فشرده:پوشش ضخیم PCB از اجزای آن محافظت می کند، در حالی که ابعاد 11.25 × 3 مناسب به طور دقیق در مکان های تعیین شده درایو قرار می گیرند، نصب ایمن و فضای کارآمد را تضمین می کنند.

رابط بوردي اختصاصي:کانکتورها امکان اتصال سیگنال/قدرت به تخته های TCRA و TCPD را فراهم می کنند، حفظ یکپارچگی انتهای خروجی تماس.

نصب با تمرکز بر ایمنی:نیاز به استفاده دقیق از پیچ برای جلوگیری از کوتاه مدت درایو / آسیب و برچسب گذاری کابل / مسیریابی برای جلوگیری از دریچه های خنک، به حداقل رساندن خطرات عملیاتی در طول تعمیر و نگهداری.

تنظیم ولتاژ:شامل تنظیم کننده های استاندارد مارک V ، دیودها و خازن ها برای محدود کردن ولتاژ ، محافظت از مدارهای حساس و اطمینان از عملکرد پایدار در محیط های کنترل توربین است.
