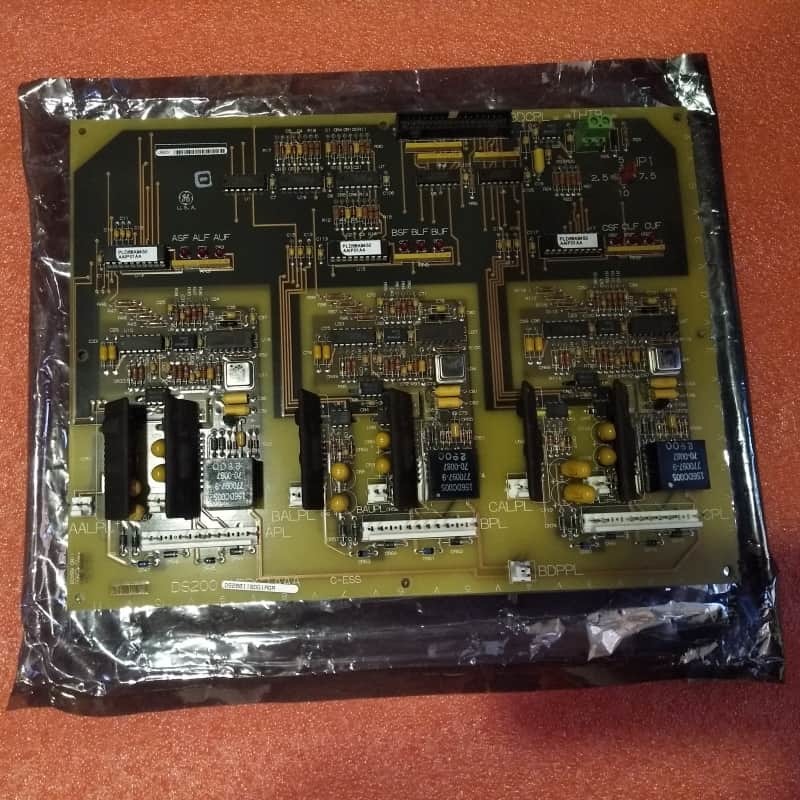

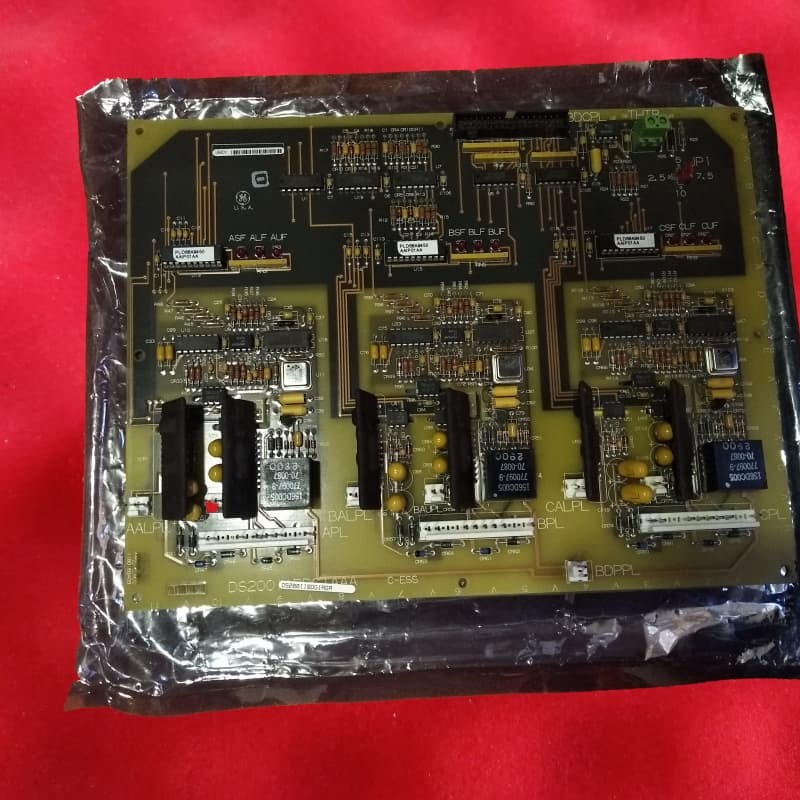

برد درایور گیت IGBT مدل GE DS200IIBDG1AEA، ابعاد 330mm x 200mm

برد درایور گیت IGBT مدل GE DS200IIBDG1AEA

جزئیات محصول:

GE DS200IIBDG1AEA یک برد درایور IGBT (ترانزیستور دوقطبی گیت عایق‌شده) است که برای سیستم‌های کنترل درایو، به‌ویژه سری Mark V GE طراحی شده است. این برد، به‌عنوان نسخه‌ای اصلاح‌شده از برد والد DS200IIBDG1 (با سه به‌روزرسانی مهم محصول)، نقش اصلی را در ارائه سیگنال‌های کنترلی دقیق - معمولاً پالس به ترمینال‌های گیت IGBT - ایفا می‌کند و با نیازهای سیستم برای تنظیم فرکانس سوئیچینگ و چرخه وظیفه همگام‌سازی می‌شود. همچنین پارامترهای کلیدی (دما، ولتاژ، جریان) را برای عملکرد ایمن و کارآمد IGBT نظارت می‌کند.

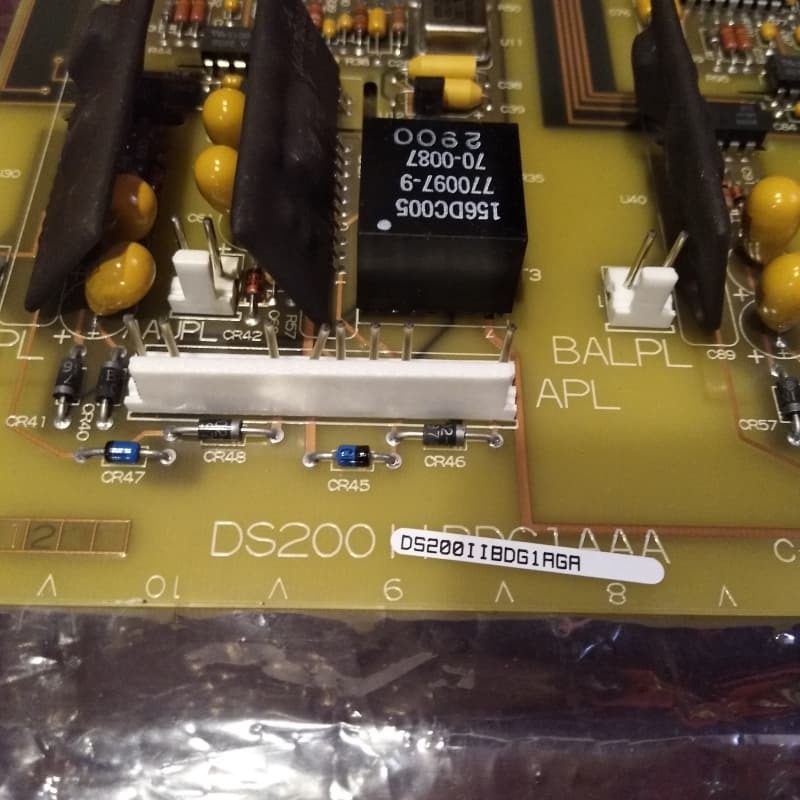

از نظر فیزیکی، دارای یک کانکتور 34 پین برای اتصال کابل روبانی، سه کانکتور 8 پین با برچسب‌های APL، BPL، CPL، برای ارتباط با سیستم و نه LED نشانگر قرمز است. رعایت احتیاط‌های شدید الزامی است: کابل‌های روبانی باید از طریق کانکتورها گرفته شوند تا از آسیب‌دیدگی جلوگیری شود. این برد ولتاژ بالا دارد، بنابراین هیچ تماسی با اجزای کابینت مجاز نیست. یک پوشش ضخیم PCB استاندارد از سخت‌افزار داخلی حیاتی محافظت می‌کند.

ویژگی‌های کلیدی:
کنترل دقیق IGBT: سیگنال‌های PWM را برای تنظیم سوئیچینگ IGBT تولید می‌کند، که باعث بهینه‌سازی راندمان و هم‌راستایی با الزامات عملیاتی سیستم می‌شود.

نظارت بر پارامترها: دما، ولتاژ و جریان را برای جلوگیری از آسیب IGBT و اطمینان از عملکرد ایمن و ثابت ردیابی می‌کند.

اتصال ساختاریافته: کانکتورهای 34 پین (کابل روبانی) و 8 پین APL/BPL/CPL، اتصالات ایمن و سازمان‌یافته را به اجزای سیستم امکان‌پذیر می‌کنند - کابل‌کشی داخلی برای جلوگیری از تداخل انجام می‌شود.

وضعیت بصری و ایمنی: LEDهای قرمز بازخورد عملیاتی واضحی را ارائه می‌دهند. طراحی ولتاژ بالا، پروتکل‌های ایمنی سختگیرانه‌ای را برای محافظت از کاربران و تجهیزات الزامی می‌کند.

طراحی محافظتی: پوشش ضخیم PCB از سخت‌افزار حیاتی محافظت می‌کند و دوام را در محیط‌های صنعتی افزایش می‌دهد.
