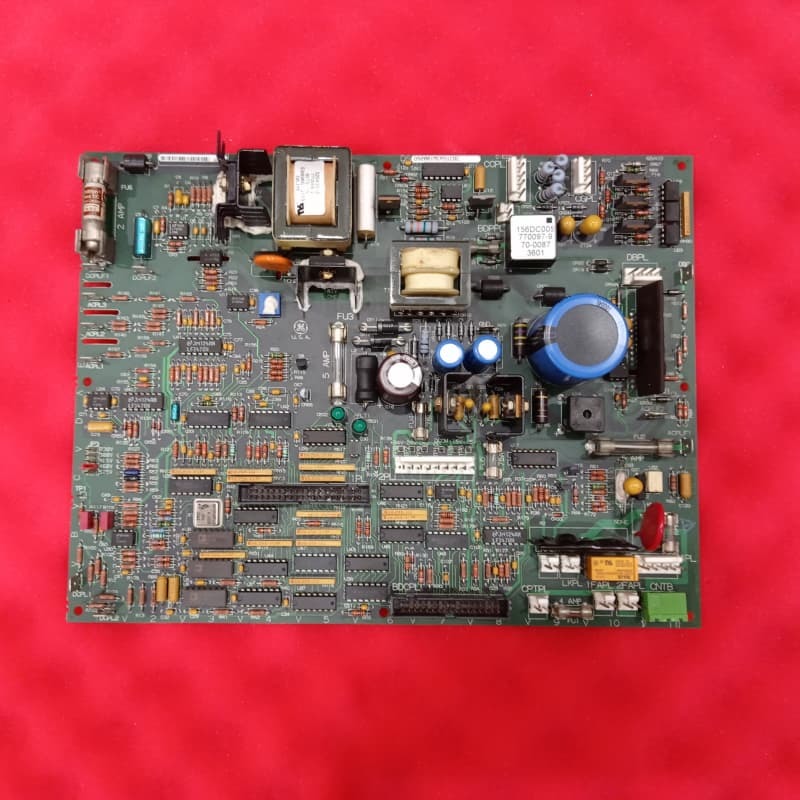

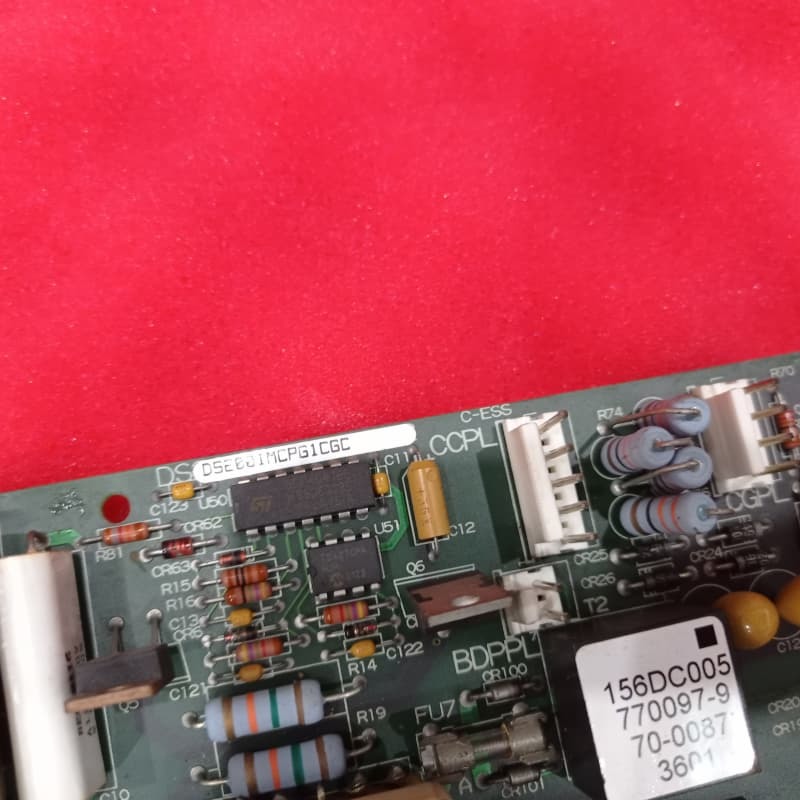

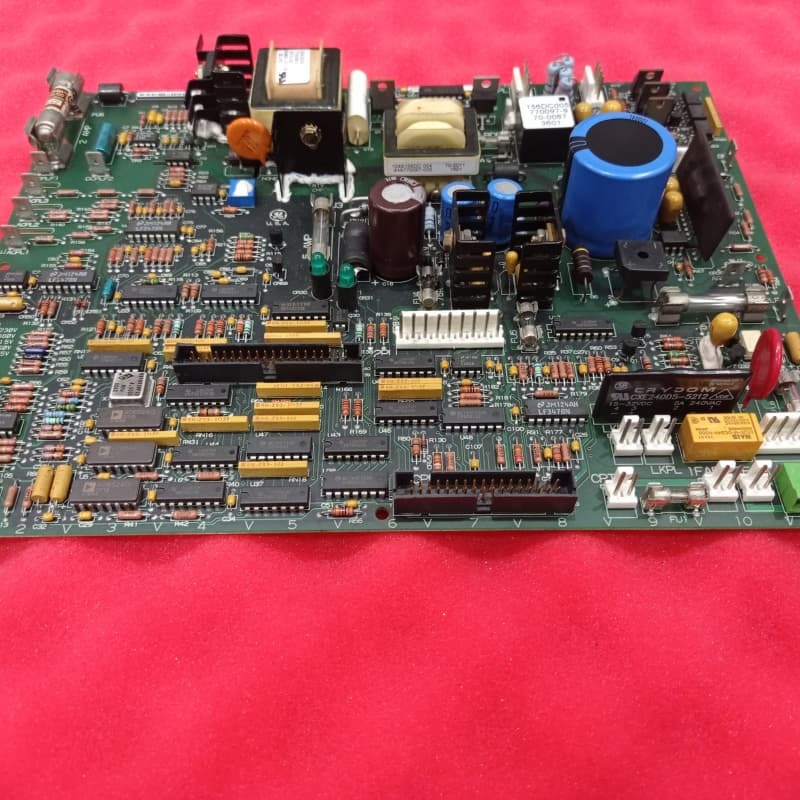

GE DS200IMCPG1CGC صفحه رابط منبع برق 330mm x 200mm

برد رابط منبع تغذیه GE DS200IMCPG1CGC

جزئیات محصول:

GE DS200IMCPG1CGC یک برد منبع تغذیه IGBT است که برای سیستم‌های کنترل درایو طراحی شده است و بر تنظیم و کنترل توزیع برق در داخل پنل‌ها تمرکز دارد. نقش اصلی آن اطمینان از عملکرد کارآمد و قابل اطمینان سیستم‌ها/زیرسیستم‌های متصل با ادغام مکانیسم‌های کنترل پیشرفته و ویژگی‌های حفاظتی است. این برد از ادغام برق چند منبع پنل Mark V پشتیبانی می‌کند، که در آن هر ورودی از طریق یک مدار شکن مغناطیسی حرارتی 2 قطبی 30 آمپری خارجی برای ایزوله سازی و حفاظت عبور می‌کند. در داخل، هر هسته پنل دارای برد منبع تغذیه مخصوص به خود است که همگی به یک باس توزیع 125 VDC مشترک برای تحویل برق ثابت متصل هستند. یک سیستم عیب‌یابی جامع، منابع ولتاژ، فیدرها و حتی فیوزهای مدار سلونوئید را برای حفظ سلامت برق نظارت می‌کند.

ویژگی های کلیدی:
انعطاف پذیری برق چند منبع: پنل Mark V را قادر می‌سازد تا از حداکثر دو منبع 120/240 VAC و/یا یک منبع 125 VDC استفاده کند و با محیط‌ها و نیازهای عملیاتی متنوع سازگار شود.

حفاظت قوی: هر ورودی برق دارای یک مدار شکن 2 قطبی 30 آمپری اختصاصی است. این برد همچنین شامل حفاظت از جریان بیش از حد، ولتاژ بیش از حد، مدیریت حرارتی و تشخیص خطا برای محافظت از سیستم است.

توزیع برق متمرکز: همه بردهای منبع تغذیه مخصوص هسته به یک باس 125 VDC مشترک متصل می‌شوند و برق ثابت و قابل اطمینان را در سراسر پنل تضمین می‌کنند.

عیب‌یابی جامع: منابع ولتاژ، فیدرها و فیوزهای مدار سلونوئید را نظارت می‌کند و بینش‌های بی‌درنگ در مورد سلامت سیستم برق ارائه می‌دهد و عیب‌یابی فعال را امکان‌پذیر می‌کند.

ادغام کنترل درایو: متناسب با سیستم‌های کنترل درایو، پشتیبانی از تنظیم برق کارآمد برای حفظ عملکرد پایدار اجزای حیاتی مانند IGBT ها.
