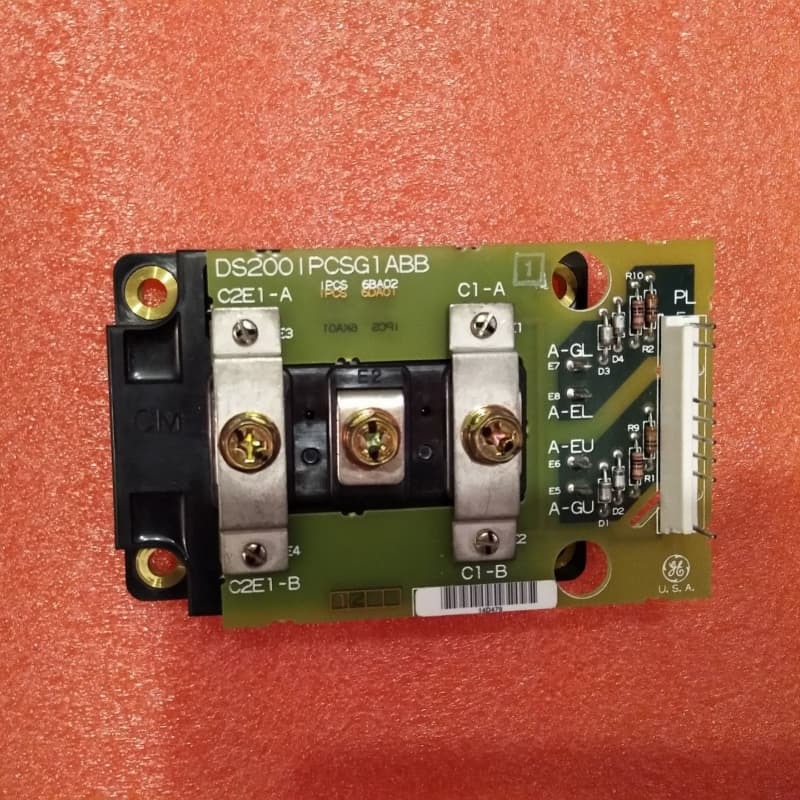

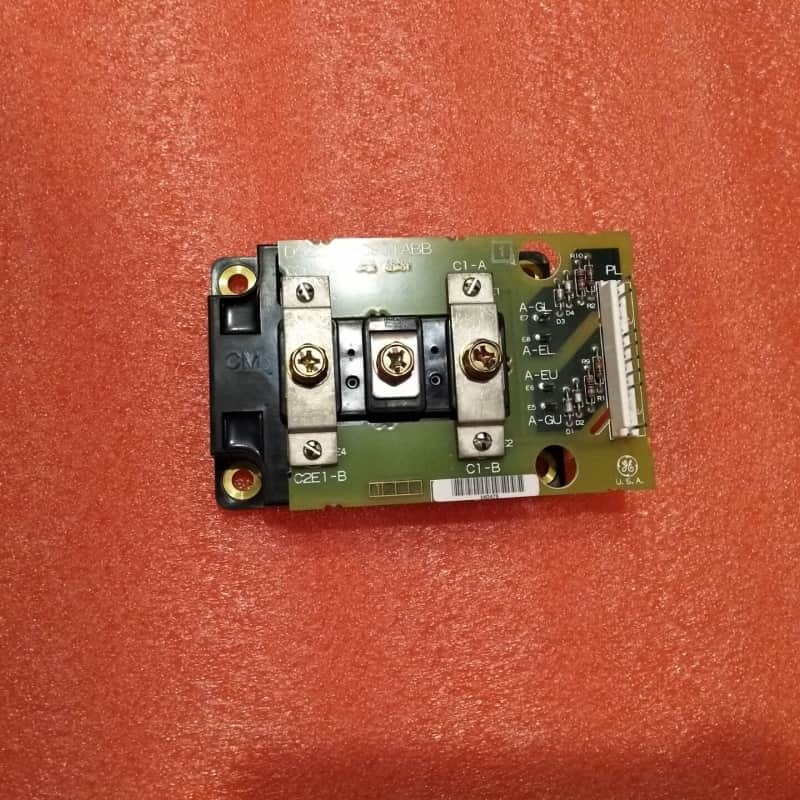

برد اسنابر IGBT P3 GE DS200IPCSG2ABB با ابعاد 330mm x 200mm

برد اسنابر ترانزیستور دوقطبی گیت عایق‌شده GE DS200IPCSG2ABB P3

جزئیات محصول:

GE DS200IPCSG2ABB یک برد اسنابر IGBT P3 است که برای دو سیستم اصلی طراحی شده است: سیستم‌های کنترل تحریک EX2000 GE و سیستم‌های کنترل توربین Mark V. نقش اصلی آن محافظت از IGBTها—دستگاه‌های نیمه‌رسانای حیاتی برای سوئیچینگ قدرت در توربین‌ها—با سرکوب جهش‌های ولتاژ، کاهش نویز گذرا و کاهش شرایط اضافه ولتاژ است. این امر از IGBTها در برابر آسیب محافظت می‌کند، عملکرد پایدار کنترل توربین را تضمین می‌کند و طول عمر سیستم را افزایش می‌دهد.

از نظر فیزیکی، دارای یک کانکتور 4 پین برای یکپارچه‌سازی سیستم و پیچ‌های تنظیم برای بهینه‌سازی عملکرد IGBT است. در یک رک فلزی کابین درایو نصب می‌شود و با سوراخ‌های پیچ از پیش سوراخ شده هم‌تراز می‌شود. نصب نیاز به مطابقت با موقعیت برد قدیمی، مسیریابی کابل و تنظیمات پیچ دارد. کابل‌ها باید توسط کانکتورها گرفته شوند تا از آسیب جلوگیری شود. این فناوری از فناوری Speedtronic قدیمی GE استفاده می‌کند، که یک ویژگی کلیدی از سری محبوب Mark V است که اکنون قدیمی شده است.

ویژگی‌های کلیدی:
سازگاری متقابل سیستم: با سیستم‌های کنترل تحریک EX2000 و سیستم‌های کنترل توربین Mark V کار می‌کند و آن را برای محافظت از IGBT در تنظیمات توربین و تحریک متنوع می‌کند.
هسته محافظت از IGBT: جهش‌های ولتاژ را سرکوب می‌کند، نویز گذرا را کاهش می‌دهد و اضافه ولتاژ را محدود می‌کند—برای جلوگیری از آسیب IGBT و اطمینان از سوئیچینگ قدرت قابل اعتماد در توربین‌ها حیاتی است.
تنظیم دقیق: پیچ‌های تنظیم امکان تنظیم دقیق عملکرد IGBT را فراهم می‌کنند، و نصب نیاز به هم‌ترازی با تنظیمات برد قدیمی برای یکپارچه‌سازی یکپارچه سیستم دارد.
طراحی بادوام و ساختاریافته: در رک‌های فلزی از طریق سوراخ‌های پیچ هم‌تراز نصب می‌شود. کانکتور 4 پین از کابل‌کشی ایمن اطمینان می‌دهد، با دستورالعمل‌های سخت‌گیرانه برای حفظ اتصالات.
کاهش EMI و افزایش قابلیت اطمینان: تداخل الکترومغناطیسی (EMI) ناشی از سوئیچینگ IGBT را به حداقل می‌رساند و با تثبیت ولتاژ در طول عملیات IGBT، قابلیت اطمینان کلی سیستم را افزایش می‌دهد.
