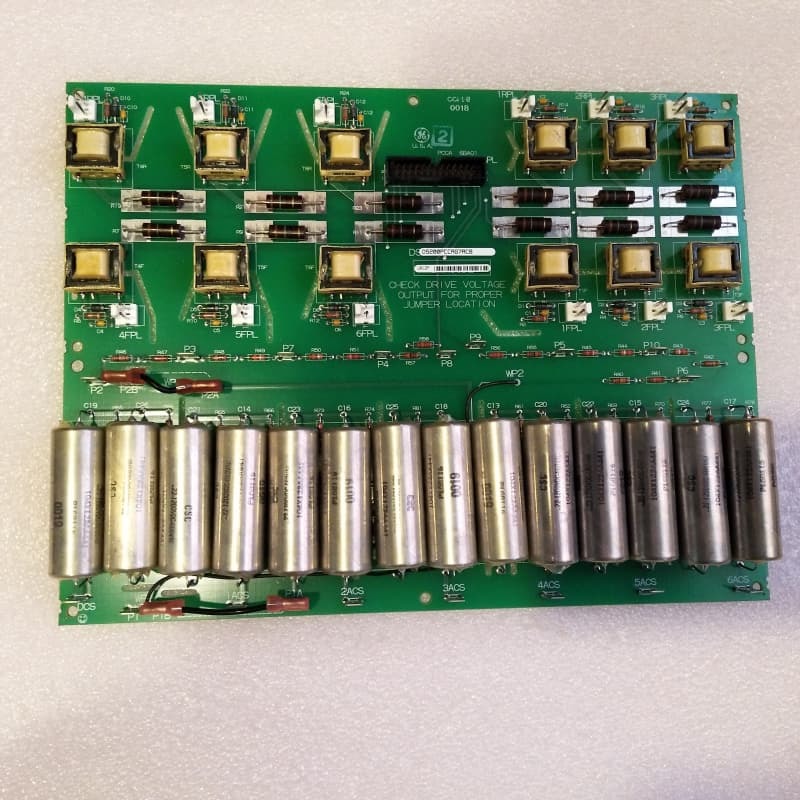

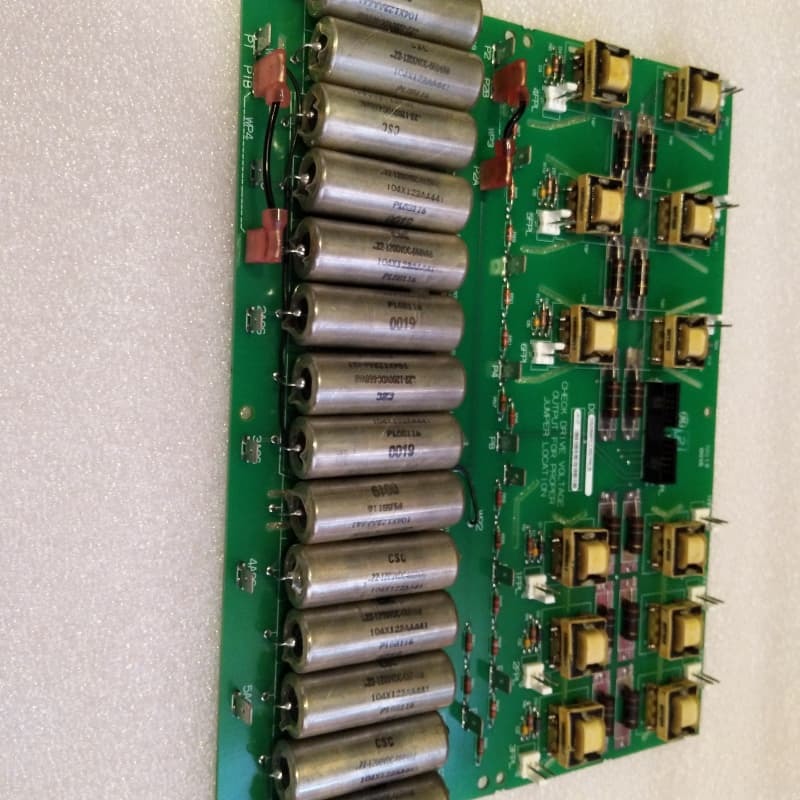

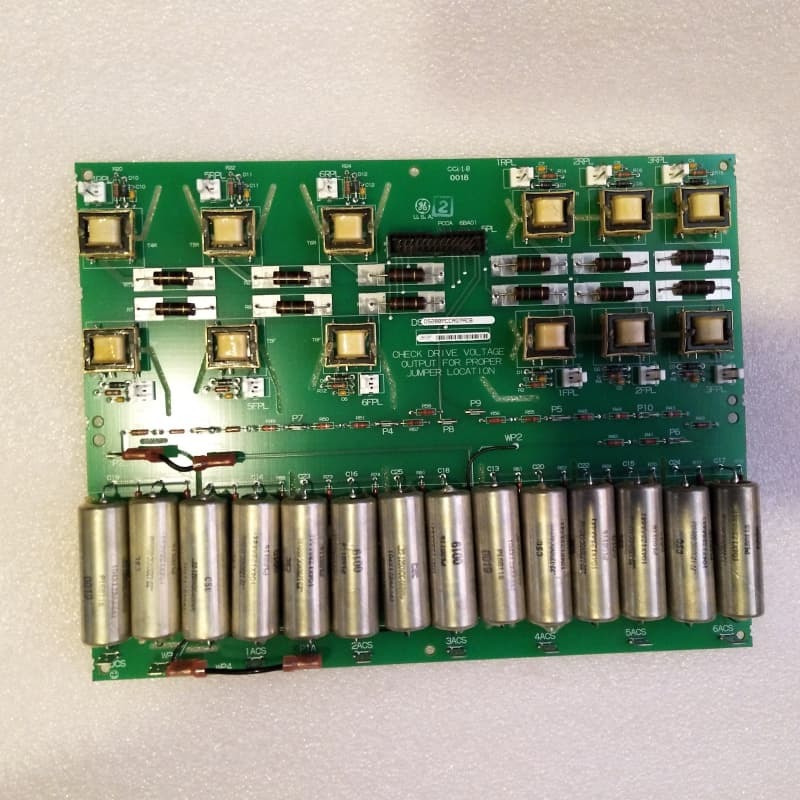

GE DS200PCCAG7ACB DC Power Connect Board 330 میلی متر × 200 میلی متر

برد اتصال برق DC DS200PCCAG7ACB GE

جزئیات محصول:

GE DS200PCCAG7ACB یک کارت اتصال برق DC (PCCA) است که به سری DC2000 و سری Mark V سیستم‌های کنترل صنعتی GE تعلق دارد. این کارت به عنوان یک رابط حیاتی بین درایوهای DC200 و پل‌های قدرت SCR عمل می‌کند و امکان انتقال و کنترل پایدار برق را فراهم می‌کند. قابل توجه است که این کارت غیرقابل تعمیر است و در صورت خرابی نیاز به تعویض کامل دارد. این کارت به عنوان گروه 7 طبقه‌بندی می‌شود—دارای خازن‌های ضربه‌گیر AC/DC، سازگاری با فریم‌های C/G و بردهای منبع تغذیه SDCI، تحمل ولتاژ AC rms کمتر از 600 ولت، فیوزها/راکتورهای خط و پشتیبانی از ترانسفورماتورهای باس جداگانه/مشترک.

از نظر فیزیکی، شامل چهار جامپر قابل تنظیم و برچسب‌گذاری شده برای سفارشی‌سازی، به علاوه مدارهای ضربه‌گیر و ترانسفورماتورهای پالس برای محافظت از ولتاژ است. نصب نیاز به خاموش کردن برق درایو دارد. برای نگهداری طبق دستورالعمل‌های GE، زمان خرابی توصیه می‌شود.

ویژگی‌های کلیدی:
سازگاری با سری‌های دوگانه: با درایوهای سری DC2000 و سیستم‌های Mark V کار می‌کند و به عنوان یک رابط اختصاصی بین درایوهای DC200 و پل‌های قدرت SCR عمل می‌کند.

مشخصات ویژه گروه 7: نشان “G7” خازن‌های ضربه‌گیر AC/DC، تناسب فریم C/G، سازگاری با منبع تغذیه SDCI و عملکرد AC rms کمتر از 600 ولت—متناسب با نیازهای خاص برق صنعتی.

طراحی غیرقابل تعمیر: فاقد قطعات قابل سرویس است. برای خرابی نیاز به تعویض کامل است که تصمیم‌گیری‌های مربوط به نگهداری را ساده می‌کند.

جامپرهای قابل تنظیم: چهار جامپر برچسب‌گذاری شده امکان پیکربندی برای اتصالات ترمینال‌های مختلف را فراهم می‌کنند و با الزامات سیستم سازگار می‌شوند.

محافظت از ولتاژ: مدارهای ضربه‌گیر و ترانسفورماتورهای پالس را برای محافظت در برابر نوسانات ولتاژ ادغام می‌کند و قابلیت اطمینان پل SCR و درایو را افزایش می‌دهد.

نصب هم‌راستا با نگهداری: نصب با خاموش کردن برق امکان نگهداری همزمان درایو را فراهم می‌کند، زمان خرابی را بهینه می‌کند و عمر سرویس درایو را افزایش می‌دهد.
