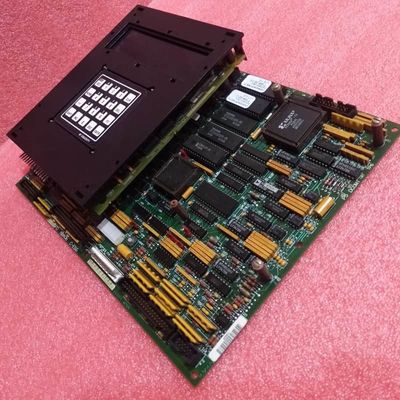

صفحه برق GE DS215GASCG4AZZ01A 200mm x 330mm

GE DS215GASCG4AZZ01A ((DS200SDCCG4AFD+DS200SLCCG3ACC) هیئت تامین برق

توضیحات محصول:

ژنراتورDS200SDCCG4AFDیک برد کنترل کننده درایو است که برای سیستم کنترل توربین مارک V GE طراحی شده است و به عنوان یک جزء اصلی برای مدیریت عملیات درایو توربین عمل می کند.ایمنی در طول نصب و نگهداری بسیار مهم است. رعایت دقیق دستورالعمل های نصب برای جلوگیری از ضربه الکتریکی یا خطر سوختگی ضروری است.، و کاربران باید از قبل این پروتکل ها را به طور کامل درک کنند تا از پرسنل محافظت کنند و طول عمر سیستم را تضمین کنند.

به عنوان یک محصول سری Mark V ، فاقد مواد آموزشی آنلاین اصلی گسترده است ، بنابراین شماره محصول آن به منبع اصلی جزئیات سخت افزار تبدیل می شود.پیشوند ′′DS200′′ تایید می کند که تشکيلات عادی مارک V؛ سایر تکه های نامگذاری نشان دهنده پوشش استاندارد PCB، سه بار تجدید نظر و عضویت در گروه 4 مارک V است.

از نظر عملکردی ، از طریق کانکتورهای داخلی با سایر برد های Mark V رابط می کند اما تراشه های EPROM نصب شده در کارخانه را شامل نمی شود (کاربران نیاز به EPROM ها باید برای برد های DS215 با نام مشابه انتخاب کنند).سخت افزارش شامل سوئیچ های پرتاب کننده است، نقاط آزمایش TP، آرایه های شبکه مقاومت و مدارهای یکپارچه، با سرکوب ولتاژ مبتنی بر اجزای استاندارد مارک V (مقاوم، خازن ها، دیودها، IC های تخصصی).,دارای یک دکمه RESET و چهار کلید reset است: فشار دستی بر دکمه، ورودی DC +5 تا +24 V در رابط های مشتری STBA/NTB/3TB، برنامه ریزی مجدد با نرم افزار،و فعال کردن سیستم نگهبان اتوماتیک.

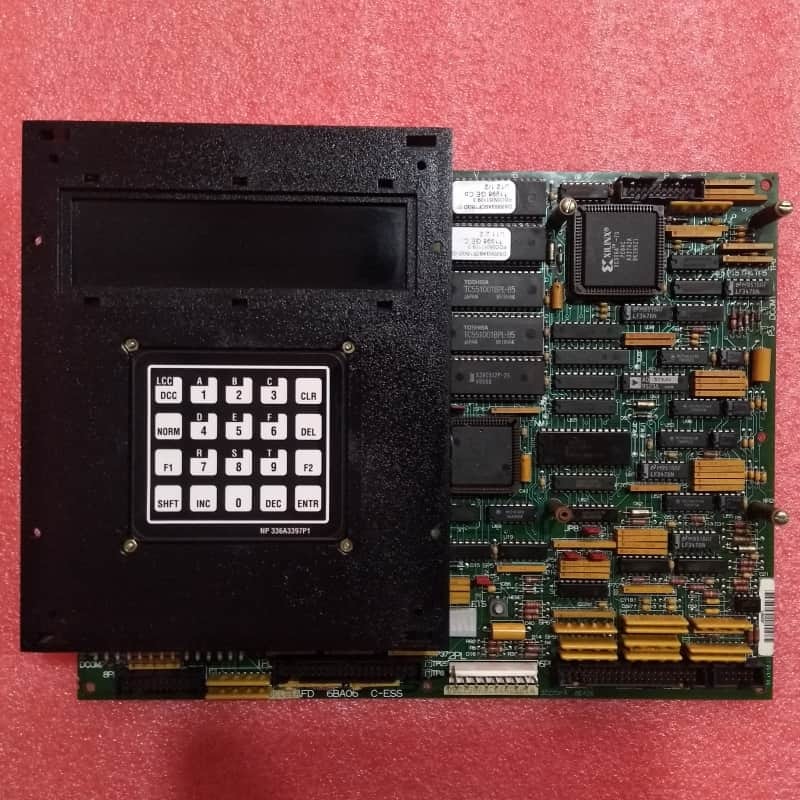

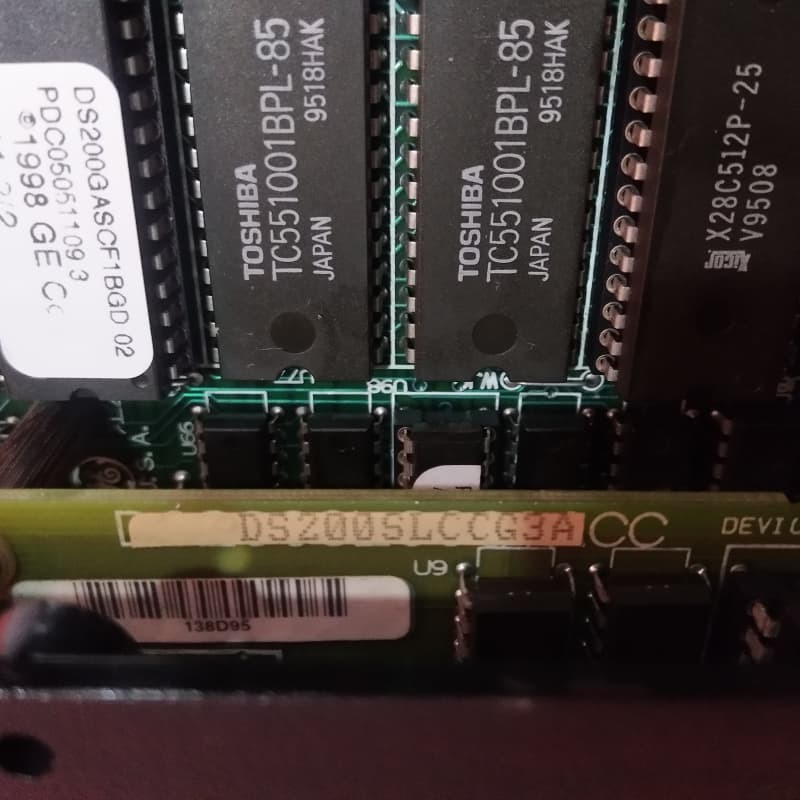

درDS200SLCCG3ACCیک صفحه ارتباطی LAN (Local Area Network) است که توسط جنرال الکتریک (GE) به طور خاص برای خط سیستم کنترل توربین قدیمی سری Mark VGE توسعه داده شده است.در حال حاضر منسوخ شده است به دلیل توقف تولید سال ها پس از انتشار اولیه آنبا وجود منسوخ شدن آن، سری مارک V همچنان به عنوان یکی از آخرین خطوط محصولات مارک GE برای ادغام تکنولوژی کنترل Speedtronic ثبت شده برند، مهم است.که مدت ها سنگ بنای اتوماسیون قابل اعتماد توربین بوده استاین صفحه طراحی شده است برای نصب مجدد در طیف گسترده ای از درایو های ژنتیکی و محرک ها، نقش مهمی در امکان ارتباطات شبکه ای برای باد، بخار،سیستم های کنترل توربین گاز و برنامه های کاربردی مرکزی برای عملکرد سری V مارک.

سخت افزار اصلی و ویژگی های عملکردی آن برای ساده سازی ادغام LAN با درایوهای میزبان طراحی شده است: هم مدارهای جدا شده و هم مدارهای غیر جدا شده را برای ارتباطات درایو فراهم می کند،تضمین یکپارچگی سیگنال در سیستم های مختلفدر قلب آن یک پردازنده کنترل LAN یکپارچه (LCP) است که تمام سیگنال های ورودی و خروجی LAN را پردازش می کند. حافظه برنامه LCP در دو کارتریج EPROM قابل برداشت ذخیره می شود.امکان بروزرسانی یا تعویض نرم افزار آسانبرای تسهیل مبادله داده بین شبکه و درایو، این برد از RAM دو پورت استفاده می کند تا امکان اتصال یکپارچه بین LCP و پردازنده کنترل درایو (DCP) درایو میزبان را فراهم کند.

برای مدیریت سیستم کاربر پسند، DS200SLCCG3ACC از یک صفحه کلید برنامه نویسی حروف و اعداد قابل اتصال پشتیبانی می کند، دسترسی به تشخیص سیستم، تنظیمات پیکربندی،و بررسی وضعیت در زمان واقعی برای ساده سازی تعمیرات و رفع مشکل برای تکنسین هامحافظت از ولتاژ از طریق مجموعه ای از قطعات استاندارد مارک V، از جمله تنظیم کننده ها، خازن ها و دیودها تضمین می شود.در حالی که پوشش PCB مبتنی بر اولویت عملکردی لایه اضافی دوام را با محافظت از سخت افزار حیاتی از استرس های محیطی اضافه می کند.
