صفحه رابط ولتاژ بالا GE DS200SHVMG1AFE SCR 330mm x 200mm

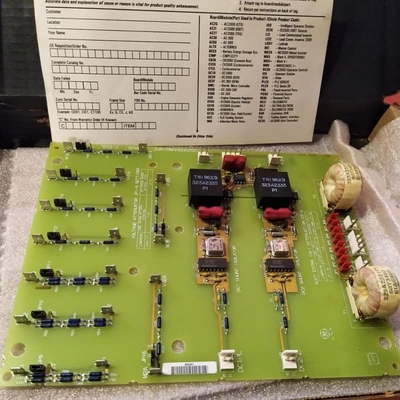

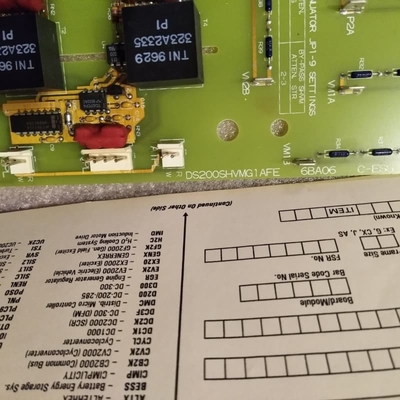

GE DS200SHVMG1AFE SCR High Voltage M-Frame Interface Board (بورد رابط M-Frame ولتاژ بالا)

جزئیات محصول:

ژنراتورDS200SHVMG1AFEیک SCR High Voltage M-Frame Interface Board است که برای سری EX2000 GE و Mark V Turbine Control System طراحی شده است. یکی از آخرین خطوط GE Mark برای استفاده از فناوری ثبت شده Speedtronic است.یک نسخه تجدید نظر شده از صفحه اصلی DS200SHVMG1، به عنوان یک رابط حیاتی بین پل SCR درایو M-frame ، DCFB / SDCI Power Supply Board و PCCA Power Connect Card ها عمل می کند ، که از سیستم های کنترل درایو توربین باد ، بخار و گاز پشتیبانی می کند.

کارکردهای اصلی آن شامل تبدیل سیگنال های شنت به خروجی فرکانس فرقی از طریق مدار های نوسان کننده کنترل شده ولتاژ DC مثبت / منفی شناور شنت جدا کننده است.سپس انتقال این سیگنال ها به منبع برق / تخته های اتصالهمچنین دارای خفیف سازی قابل تنظیم است: ترانسفورماتورهای جریان 10: 1 قابل انتخاب برای جریان های خط AC برای مدیریت جریان های بیش از 144 mA؛خفیف کننده ولتاژ خط و رشته های مقاومت ولتاژ پل DC.

سخت افزار شامل 17 جمپر قابل تنظیم، اجزای محدود کننده ولتاژ و پوشش PCB مبتنی بر اولویت عملکردی است. نصب نیاز به انتظار برای تخلیه خازن ها برای جلوگیری از خطرات ولتاژ دارد.;آن را به حالت حساس است، در بسته بندی محافظ توسط تامین کنندگان مانند AX ارسال می شود. آن را به طور انحصاری به مارک V گروه 1 تعلق دارد و به دلیل بازنگری با مدل های اولیه قبلی سازگار نیست.تامین کنندگان مانند WOC جایگزین را ارائه می دهند، تعمیرات و تضمین شده استفاده نشده / بازسازی واحدها، با پشتیبانی 24 / 7 متخصص.

ویژگی های کلیدی:
سازگاری دو سیستم:با سیستم های کنترل هیجان EX2000 و سیستم های کنترل توربین مارک V کار می کند که از تکنولوژی Speedtronic برای عملکرد قابل اعتماد توربین استفاده می کند.

تبدیل سیگنال و تضعیف:سیگنال های شنت را به فرکانس های فرقی تبدیل می کند و کم کردن ولتاژ CT / ولتاژ قابل تنظیم را ارائه می دهد و به ولتاژ خط AC و نیازهای فعلی متنوع سازگار می شود.

انعطاف پذیری قابل تنظیم پرنده:17تا از قافقوها امکان تخصیص دقیق به نیازهای سیستم را فراهم می کنند، که توسط دستورالعمل های OEM هدایت می شوند.

ایمنی و دوام:ولتاژ محدود کننده cمقاومت ها و پوشش PCB از سخت افزار محافظت می کنند؛ طراحی حساس به حالت و الزامات تخلیه خازن اطمینان از دستکاری / نصب ایمن را تضمین می کند.

پشتیبانی از نسخه های قدیمی:توسط تامین کنندگان پشتیبانی شده که جایگزینی، تعمیر و پشتیبانی 24 ساعته را ارائه می دهند، که طول عمر سیستم های مارک V را افزایش می دهد.
