کارت ارتباطات LAN GE DS200SLCCG3A 330mm x 200mm

کارت ارتباطی LAN GE DS200SLCCG3A

جزئیات محصول:

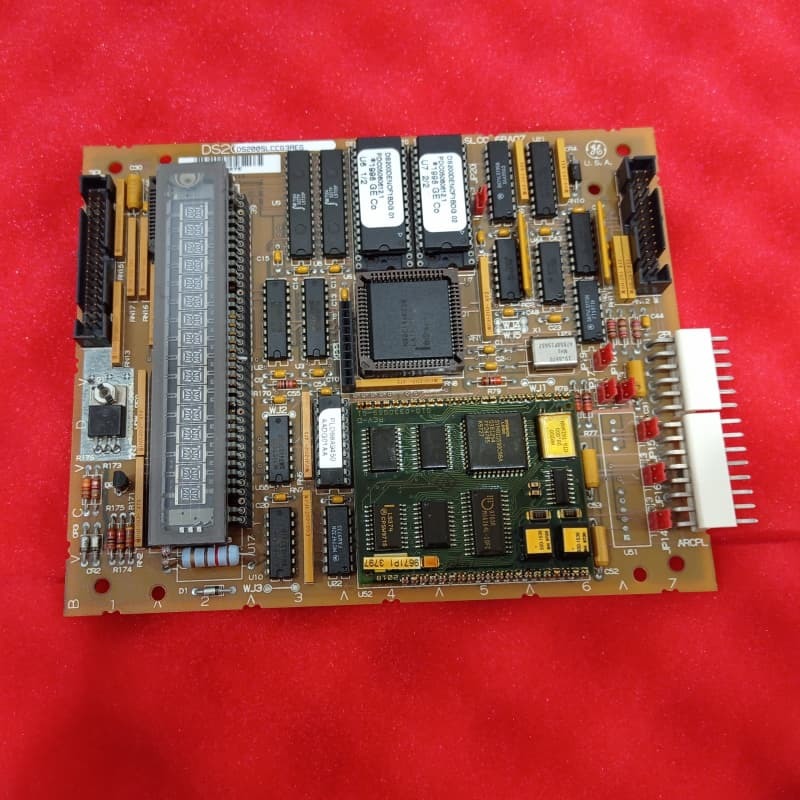

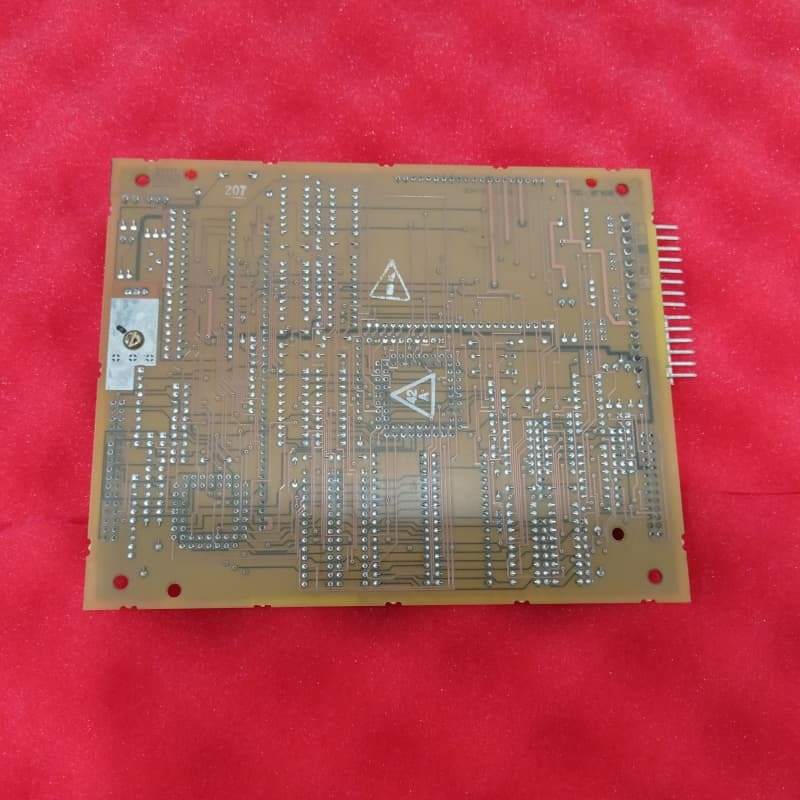

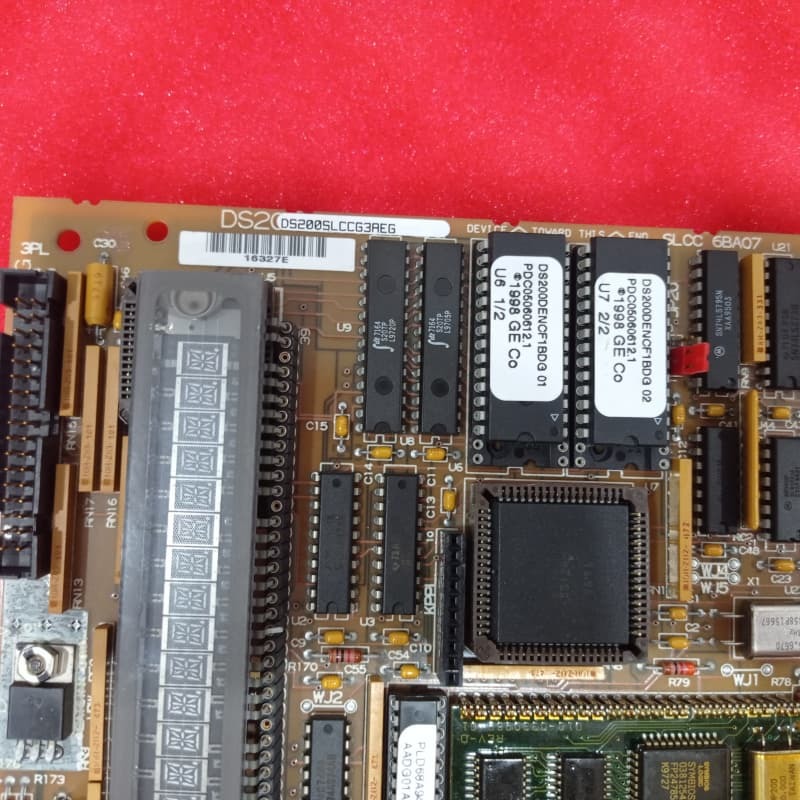

GE DS200SLCCG3A یک برد ارتباطی LAN (شبکه محلی) است که به سیستم کنترل توربین Mark V GE تعلق دارد—یک سری قدیمی که اکنون به دلیل توقف تولید پس از راه‌اندازی منسوخ شده است، اما به عنوان یکی از آخرین خطوط GE Mark که فناوری کنترل Speedtronic ثبت شده را ادغام کرده است، قابل توجه است. این برد که برای سیستم‌های کنترل درایو توربین‌های بادی، بخار و گاز طراحی شده است، یک نوع اصلاح‌شده از برد اصلی DS200SLCCG3 است که شامل یک بازبینی عملکردی درجه A است که آن را از مدل پایه متمایز می‌کند.

از نظر عملکردی، این برد به عنوان یک رابط LAN جهانی برای طیف گسترده‌ای از درایوها و اکسایترهای GE عمل می‌کند و مدارهای ارتباطی ایزوله و غیر ایزوله را برای پردازش سیگنال‌های LAN ورودی/خروجی فراهم می‌کند. هسته اصلی آن یک پردازنده کنترل LAN است که نرم‌افزار آن در دو EPROM قابل تعویض ذخیره می‌شود. همچنین شامل RAM LCP اختصاصی و RAM دو پورت برای ارتباط یکپارچه با پردازنده کنترل درایو در کارت کنترل درایو DS215SDCC از طریق کانکتور 3PL است. این برد از طریق یک کانکتور 2PL به بردهای کلیدی دیگر متصل می‌شود و دارای یک ماژول برنامه‌نویس قابل اتصال با یک صفحه نمایش و صفحه کلید 16 کاراکتری است—که به کاربران امکان می‌دهد تنظیمات نرم‌افزار را تنظیم کنند، تست‌های تشخیصی را انجام دهند و کدهای خطا را بخوانند.

ویژگی های کلیدی:
سازگاری دوگانه سیستم: با سیستم کنترل توربین Mark V GE و سیستم‌های کنترل توربین گاز EX2000 کار می‌کند و از فناوری Speedtronic برای ارتباط قابل اعتماد درایو توربین استفاده می‌کند.

ارتباط دو مداره: مدارهای ایزوله و غیر ایزوله را ارائه می‌دهد و از یکپارچگی سیگنال در تنظیمات مختلف درایو/اکسایتر اطمینان حاصل می‌کند.

پردازش و حافظه یکپارچه: LCP (U1) با EPROM های قابل تعویض (ذخیره سازی نرم افزار) و RAM اختصاصی، پردازش سیگنال LAN را تضمین می کند. RAM دو پورت، تبادل داده یکپارچه با DCP را امکان پذیر می کند.

تشخیص کاربر پسند: ماژول برنامه نویس قابل اتصال با صفحه نمایش و صفحه کلید، تنظیمات نرم افزار، تشخیص و خواندن کد خطا را ساده می کند.
