GE DS200TBCBG1AAA 4-20mA RTD ماژول ورودی 330mm x 200mm

ماژول پایان گیری ورودی RTD GE DS200TBCBG1AAA 4-20 mA

جزئیات محصول:

ژنراتورDS200TBCBG1AAAیک ماژول پایان گیری ورودی RTD 4-20 mA است که برای سری Mark V GE طراحی شده است، یک جزء کلیدی از سیستم های کنترل سرعت GE که در توربین های صنعتی و سیستم های اتوماسیون استفاده می شود.به عنوان یک ماژول پایان تخصصی,نقش اصلی آن این است که با سنسورهای RTD ارتباط برقرار کند، دستگاه هایی که دمای را از طریق ارتباط مقاومت اندازه گیری می کنند و سیگنال های حلقه جریان 4-20 mA را مدیریت می کنند (استاندارد صنعت برای انتقال داده های سنسور). در مکان هفتم هسته Mark V قرار دارد و به عنوان یک نقطه فرود برای RTD و سیگنال های ورودی 4-20 mA عمل می کند که سپس به TCCB در هسته منتقل می شود.این یکی از سه تابلوی پایانی در سیستم های مارک V است که ورودی های انرژی تحریک 21V DC را پذیرفته است.، و این ارائه می دهد پیکربندی سیگنال انعطاف پذیر: هشت از 4-20 mA سیگنال ورودی آن می تواند سخت افزاری پرش به 0-1 mA،در حالی که پرنده ها همچنین تعیین می کنند که آیا ورودی به عنوان ولتاژ یا سیگنال های فعلی کار می کنند.

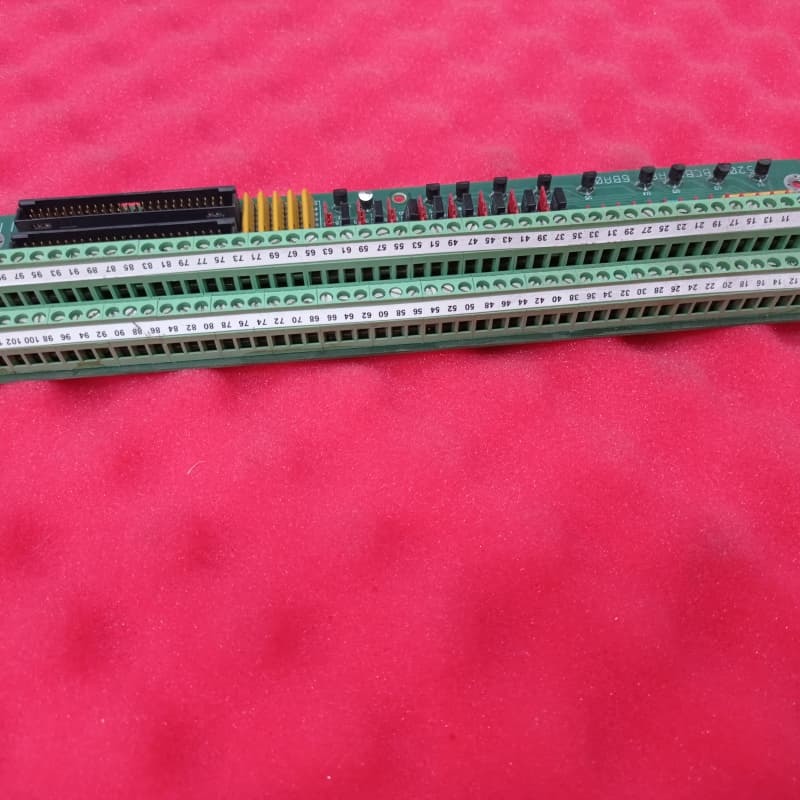

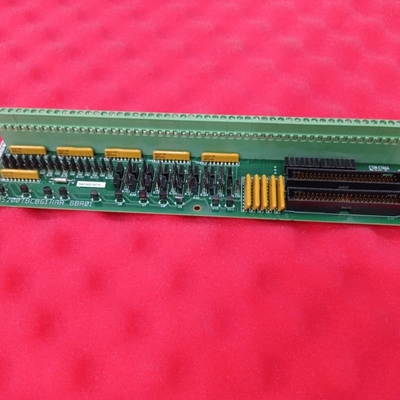

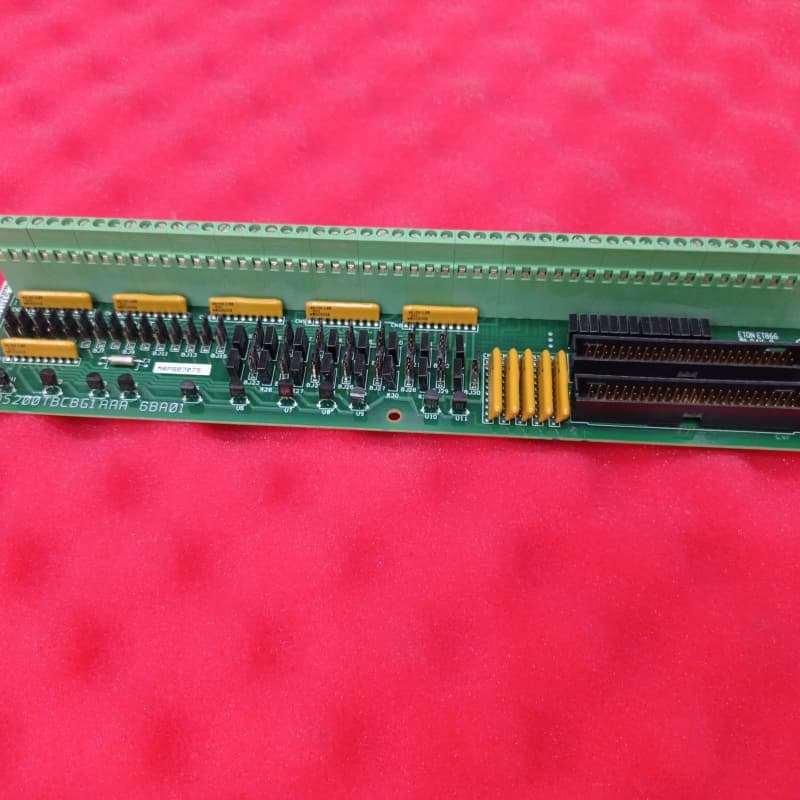

از نظر فیزیکی، ماژول یک کارت آنالوگ طولانی و باریک است که دارای یک بلوک ترمینال طولانی در امتداد یک لبه، کانکتورهای پین عمودی، سوئیچ های جمپر و آرایه های شبکه مقاومت است.سرکوب ولتاژ و محدود کردن آن بر اجزای استاندارد شده سری V مارک متکی است، از جمله خازن ها، مقاومت ها، دیودها و مدارهای یکپارچه تخصصی. جزئیات کلیدی در مورد سخت افزار و مشخصات آن نیز در شماره محصول آن کدگذاری شده است:′′DS200′′ تایید می کنه اسمبل مارک V نرماله و U داخلی.S. ساخت؛ TBCB اختصار عملکردی برای نقش ماژول پایان آن است؛ G1 آن را در مارک V گروه 1 با پوشش محافظ PCB استاندارد قرار می دهد؛و آخرین AAA نشان می دهد دو A-درجه بندی بازنگری عملکردی و یک A-درجه بندی بازنگری نقاشی.

ویژگی های کلیدی:
پشتیبانی از سیگنال دوگانه برای درجه حرارت و سنجش صنعتی:متخصص در پردازش سیگنال های دمای RTD و سیگنال های حلقه جریان 4-20 mA است که نیازهای اساسی صنعتی برای نظارت دقیق بر دمای و انتقال داده های سنسور استاندارد را پوشش می دهد.

پیکربندی انعطاف پذیر سیگنال از طریق پرنده ها:اجازه می دهد تا دو سفارشی سازی مهم: 1) هشت ورودی 4-20 mA را می توان به 0-1 mA تغییر داد تا با نیازهای سنسور کم جریان مطابقت داشته باشد؛ 2) پرش ها ورودی های بین حالت ولتاژ و جریان را تغییر می دهند،سازگاری با سنسورها و رابط های مختلف سیستم.

يکپارچه سازي هسته اي مارک 5:که در نقطه هفت مرکز مارک 5 قرار گرفتهبا کانکتورهای اختصاصی JHH/JII برای انتقال سیگنال به تخته TCCB که یکپارچه سازی در زنجیره سیگنال سیستم کنترل Speedtronic را تضمین می کند و از شکاف های سازگاری جلوگیری می کند.

سازگاری قدرت تحریک منزوی:One of three Mark V terminal boards that accept isolated 21V DC excitation power inputs—protecting sensitive RTD and current signals from electrical interference and ensuring stable performance in high-noise industrial environments.

حفاظت از ولتاژ استاندارد:متکی بر اجزای استاندارد شده سری V برای سرکوب ولتاژ و محدود کردن است که با اصول طراحی قوی و کاهش خطر شکست قطعات مطابقت دارد.

برچسب های سخت افزاری برای نگهداری:دارای یک بلوک پایانی طولانی، کانکتورهای عمودی مختلف و سوئیچ های پرتابی برچسب دار است که سیم کشی، عیب یابی و جایگزینی را برای تکنسین های آشنا با سیستم های مارک V ساده می کند.
