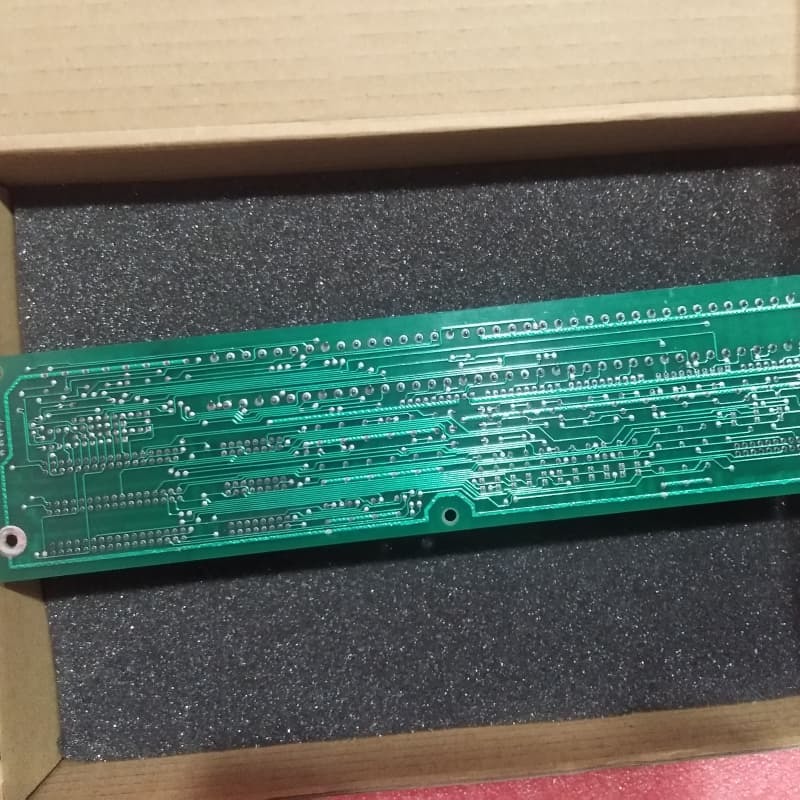

ماژول خاتمه ورودی GE DS200TBQBG1ACB 330mm x 200mm

ماژول خاتمه ورودی GE DS200TBQBG1ACB

جزئیات محصول:

GE DS200TBQBG1ACB یک ماژول خاتمه ورودی/آنالوگ است که منحصراً برای سیستم کنترل توربین Mark V GE طراحی شده است—یک سری قدیمی با تقاضای بالا که برای مدیریت درایوهای خودکار توربین های بادی، بخار و گاز استفاده می شود و یکی از آخرین خطوط GE Mark است که فناوری کنترل Speedtronic ثبت شده را ادغام می کند.

عملکرد اصلی آن حول مدیریت سیگنال متمرکز می چرخد: ورودی های حیاتی از جمله سیگنال های ولتاژ برای نظارت بر پارامترهای الکتریکی، سیگنال های ارتعاش برای بررسی یکپارچگی مکانیکی، سیگنال های نرخ پالس برای ردیابی فرکانس رویداد و سیگنال های تشخیص توقف کمپرسور برای هشدار ایمنی را دریافت و منتقل می کند. این ماژول به طور یکپارچه با بردهای TCQA و TCQC Mark V ادغام می شود: در هسته R2، به بردهای TCQA/TCQC در هسته R1 برای هماهنگی داده های متقابل هسته متصل می شود. در هسته R3، به بردهای TCQA/TCQC محلی برای پردازش سیگنال های محلی متصل می شود.

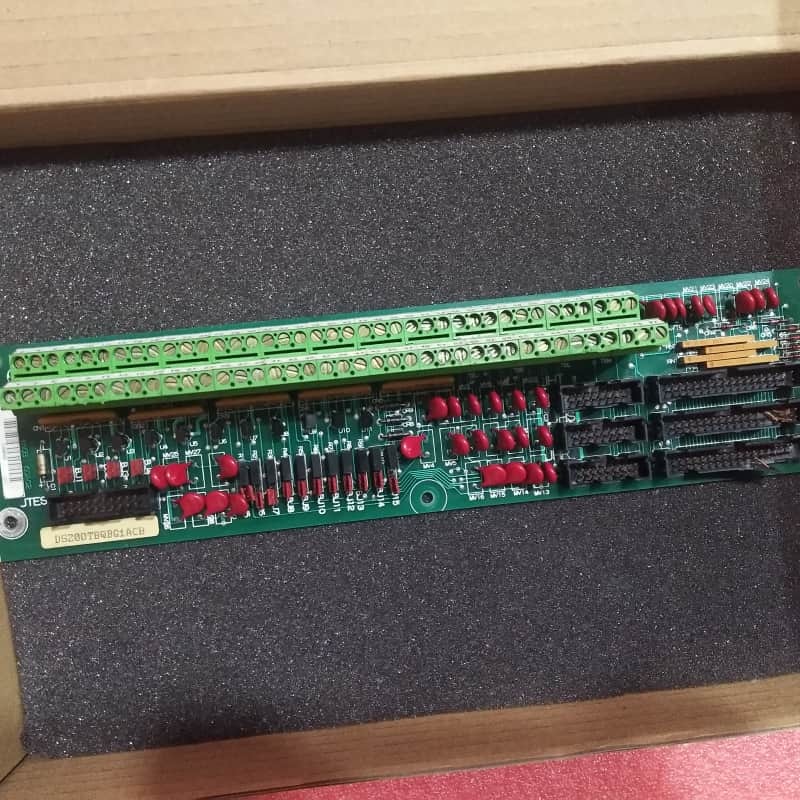

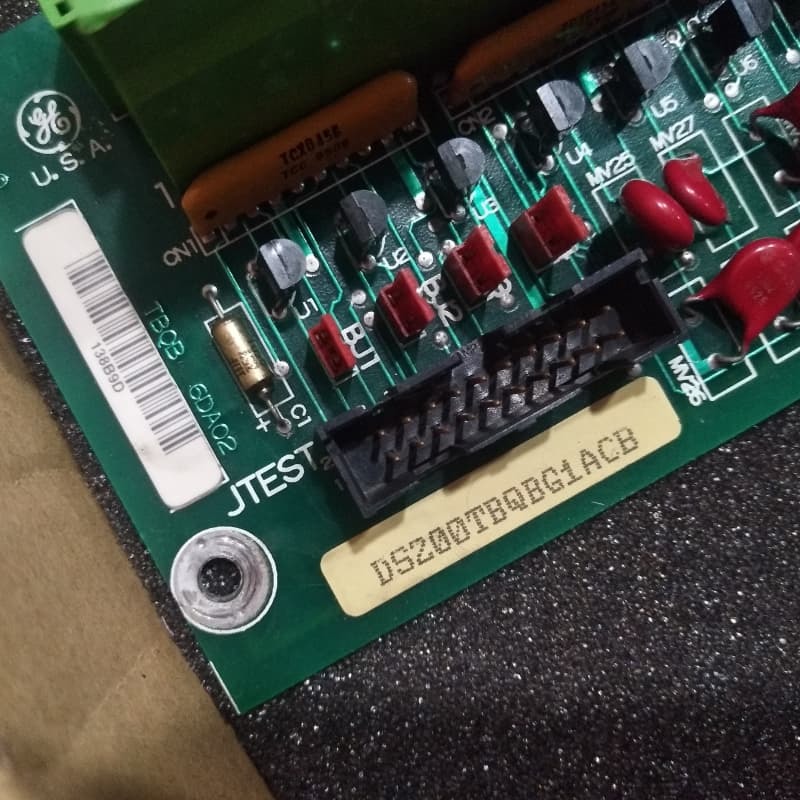

از نظر سخت افزاری، این ماژول دارای دو بلوک ترمینال با 77 ترمینال برای هر اتصال سیم سیگنال مسی، به علاوه 15 جامپر از نوع برگ و ترکیبی از کانکتورها است. جامپرها نقش های تخصصی را انجام می دهند: BJ1-BJ4 سیگنال های مبدل فشار را پخش می کنند، BJ5-BJ7 مقاومت های بار را برای مبدل های فشار نصب می کنند و BJ8-BJ15 ورودی های آنالوگ را پیکربندی می کنند. برای جایگزینی، شناسایی ترمینال، اتصال مجدد سیم را ساده می کند—کاربران سیم ها را با شناسه های ترمینال برچسب گذاری می کنند، آنها را از برد قدیمی آزاد می کنند و انتهای مسی برهنه را با پیچ به ترمینال های منطبق روی برد جدید محکم می کنند.

ویژگی های کلیدی:
موقعیت یابی دو هسته ای و ادغام متقابل هسته ای: واقع در هسته های R2/R3 با اتصالات سفارشی به بردهای TCQA/TCQC—متقابل هسته ای برای R2، محلی برای R3، که امکان نظارت هماهنگ متقابل سیستم و پردازش سیگنال محلی را فراهم می کند.

مدیریت چند سیگنالی برای ایمنی و عملکرد توربین:مجموعه متنوعی از ورودی های حیاتی را برای نظارت بر سلامت توربین، جلوگیری از خرابی های مکانیکی و اطمینان از ایمنی عملیاتی مدیریت می کند.

پیکربندی جامپر تخصصی:15 جامپر از نوع برگ با نقش های اختصاصی پخش سیگنال مبدل فشار، نصب مقاومت بار، راه اندازی ورودی آنالوگ، سفارشی سازی هدفمند را برای نیازهای حسگر خاص توربین ارائه می دهند.

بلوک های ترمینال با چگالی بالا و برچسب گذاری شده:دو بلوک 77 ترمینالی با شناسه های ترمینال عددی، ردیابی سیم را در هنگام نصب/تعویض ساده می کنند و خطاهای اتصال مجدد را کاهش می دهند.

طراحی کانکتور مقیاس پذیر:کانکتورهای JGS/T/JHS/T رزرو شده، انعطاف پذیری را برای توسعه های سیستم در آینده فراهم می کنند و بدون تعویض کامل برد، با نیازهای در حال تحول کنترل توربین سازگار می شوند.
