برد ورودی/خروجی دیجیتال GE DS200TCDAH1BHD با قابلیت‌های کامل پردازش سیگنال آنالوگ، وزن 2 کیلوگرم و 1 سال گارانتی برای کنترل توربین Mark V

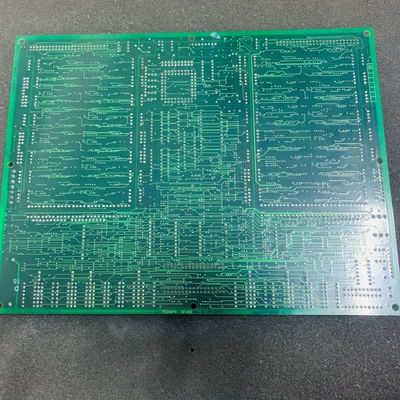

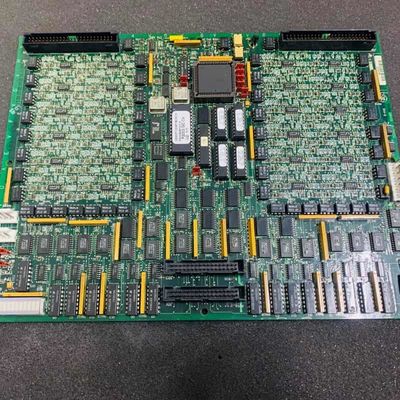

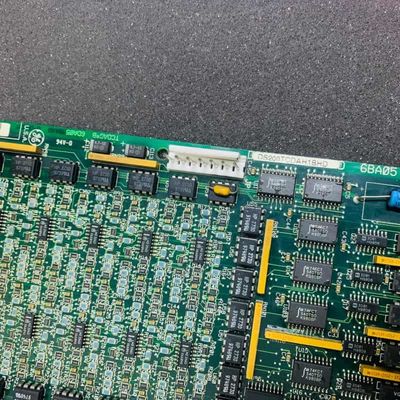

برد ورودی/خروجی دیجیتال GE DS200TCDAH1BHD DS200TCDAH1B

جزئیات محصول:

GE DS200TCDAH1B یک برد ورودی/خروجی دیجیتال است که منحصراً برای سیستم کنترل توربین Mark V GE طراحی شده است—یک سری قدیمی که برای مدیریت درایوهای خودکار توربین‌های بادی، گازی و بخار استفاده می‌شود و یکی از آخرین خطوط GE Mark است که فناوری کنترل Speedtronic ثبت شده را ادغام می‌کند.

از نظر عملکردی، سیگنال‌های آنالوگ متنوعی را پردازش می‌کند: ورودی/خروجی‌های 4-20 میلی‌آمپر از طریق JBB/JAA، با جریان افتاده در سراسر مقاومت‌های بار برای خواندن ولتاژ، ورودی‌های RTD از طریق JCC/JDD، تامین تحریک و اندازه‌گیری مقاومت وابسته به دما، ورودی‌های ترموکوپل از طریق JAR/S/T، با استفاده از جبران اتصال سرد TBQA برای محاسبه دمای واقعی، و سیگنال‌های ولتاژ/جریان شفت توربین از طریق JBB. تمام سیگنال‌های شرطی شده از طریق کانکتور 3PL به موتور ورودی/خروجی ارسال می‌شوند، با پیکربندی نرم‌افزاری انواع ترموکوپل، تنظیمات RTD که از طریق ویرایشگر پیکربندی ورودی/خروجی HMI مدیریت می‌شوند.

ویژگی های کلیدی:
مدیریت جامع سیگنال آنالوگ:به عنوان یک مرکز مرکزی برای سیگنال‌های 4-20 میلی‌آمپر، RTDها، ترموکوپل‌ها و ولتاژ/جریان شفت عمل می‌کند—مقیاس‌بندی، شرطی‌سازی و انتقال داده‌ها به موتور ورودی/خروجی، که برای نظارت و کنترل عملکرد توربین حیاتی است. سیگنال‌های خام را اصلاح می‌کند تا نویز را حذف کند و از داده‌های دقیقی که تنظیمات بلادرنگ مانند جریان سوخت یا تنظیمات سیستم خنک‌کننده را هدایت می‌کند، اطمینان حاصل کند.

PROMs قابل جابجایی و حساس به ESD:ماژول‌های PROM قابل جابجایی، سیستم‌افزار را ذخیره می‌کنند. تعویض آن‌ها با محافظت ESD مانند بند مچ دست، اطمینان می‌دهد که بردهای جایگزین با حفظ دستورالعمل‌های یکسان، با عملکرد اصلی مطابقت دارند. این امر از پیکربندی مجدد سیستم‌افزار جلوگیری می‌کند، زمان نگهداری را کاهش می‌دهد و منطق پردازش سیگنال ثابت را پس از تعویض تضمین می‌کند.

 سخت‌افزار و نرم‌افزار قابل پیکربندی:سه جامپر (J1/JP2/JP3) تنظیمات سخت‌افزاری را انجام می‌دهند، در حالی که تنظیمات نرم‌افزاری انواع ترموکوپل/RTD و پارامترهای سیگنال را سفارشی می‌کنند—با نیازهای مختلف توربین سازگار می‌شوند. J1 پورت‌های RS232 را مدیریت می‌کند، JP2 به آزمایش کمک می‌کند و نرم‌افزار برای مطابقت با تنظیمات حسگر خاص توربین به طور یکپارچه تنظیم می‌شود.

 رابطه‌دهی اجزای اختصاصی:نه کانکتور (هشت کانکتور عملکردی، یک کانکتور باقیمانده) به بردهای کلیدی Mark V (TCPS، CTBA، TBCA، TBQA) متصل می‌شوند تا انتقال یکپارچه برق، داده و سیگنال‌های تشخیصی را فراهم کنند و خطرات تداخل را از بین ببرند. نقش خاص هر کانکتور تضمین می‌کند که سیگنال‌ها بدون تداخل به اهداف می‌رسند و پایداری سیستم را افزایش می‌دهند.

طراحی متمرکز بر آزمایش:جامپرها (JP2/JP3) و کانکتورهای تخصصی از آزمایش و نگهداری کارخانه پشتیبانی می‌کنند، عیب‌یابی را ساده می‌کنند و در عین حال از قابلیت اطمینان عملکرد هنجاری اطمینان حاصل می‌کنند. JP2 نوسان‌سازها را برای آزمایش ایمن غیرفعال می‌کند و کانکتورها به تکنسین‌ها اجازه می‌دهند تا به راحتی به سیگنال‌ها دسترسی داشته باشند تا مشکلات را سریع تشخیص دهند.
