برد سرعت بیش از حد اضطراری GE DS200TCEAG1B با وزن 2 کیلوگرم و 1 سال گارانتی، مانیتورینگ ایمنی بحرانی توربین

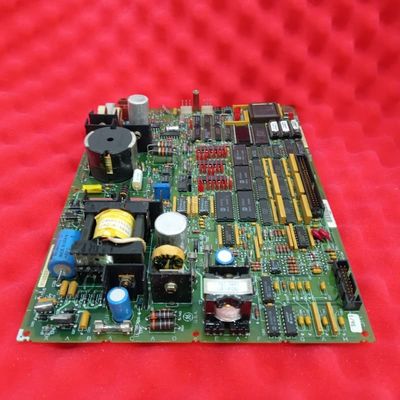

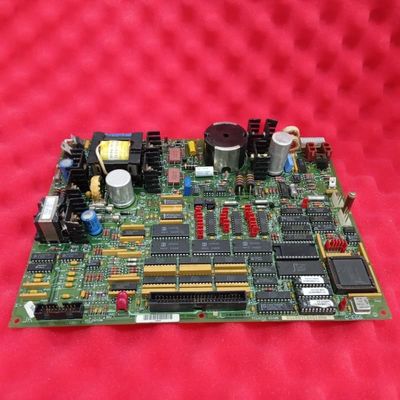

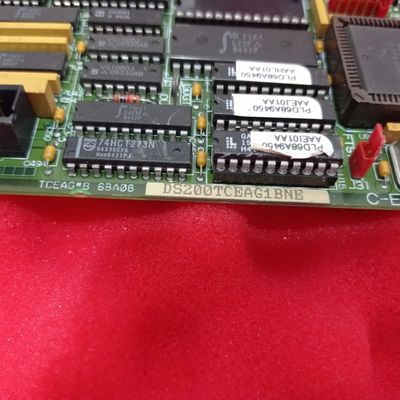

برد سرعت بیش از حد اضطراری GE DS200TCEAG1B DS200TCEAG1BSF

جزئیات محصول:

GE DS200TCEAG1BSF یک برد سرعت بیش از حد اضطراری تخصصی است که برای سیستم کنترل توربین Mark V GE طراحی شده است— یک پلتفرم یکپارچه با فناوری Speedtronic که برای کنترل درایوهای توربین بادی، بخار و گاز استفاده می‌شود. به عنوان یک نسخه اصلاح شده از برد اصلی DS200TCEAG1 (شامل یک بازبینی عملکردی با درجه B)، نقش اصلی آن نظارت بر درایو Mark V برای خطاهای بحرانی است: شرایط سرعت بیش از حد و خرابی تشخیص شعله. هنگامی که این خطرات شناسایی می‌شوند، خاموش شدن درایو را فعال می‌کند و از عملکرد توربین و یکپارچگی تجهیزات محافظت می‌کند.

از نظر سخت‌افزاری، دارای یک ریزپردازنده، ماژول‌های PROM متعدد برای ذخیره‌سازی سیستم‌افزار، 3 فیوز برای محافظت در برابر جریان بیش از حد، 30 جامپر برای پیکربندی و یک جفت کانکتور سرنیزه‌ای نر برای اتصال ایمن با سایر بردهای درایو است— برداشتن آن مستلزم ثابت نگه داشتن برد برای جلوگیری از خم شدن است. همچنین شامل مدارهای مجتمع تخصصی است: مدارهای تشخیص شعله TCEA، مدار سرعت بیش از حد توربین و مدار همگام‌سازی خودکار— که همگی از عملکردهای نظارت بر خطا پشتیبانی می‌کنند. کانکتورهای کلیدی شامل J7 (توزیع برق هسته PD)، JK (سیگنال‌های برد TCEB)، JL (سیگنال‌های سفر برد TCTG)، JW (سیگنال‌های تشخیص شعله TCEB) و JX1/JX2 (IONET زنجیره‌ای) هستند. یک پوشش محافظ PCB ضخیم از سخت‌افزار آن محافظت می‌کند، در حالی که پیکربندی نرم‌افزار به ویرایشگر پیکربندی I/O استاندارد سری Mark V متکی است.

ویژگی های کلیدی:

 نظارت بر ایمنی بحرانی توربین:اختصاص داده شده به تشخیص شرایط سفر سرعت بیش از حد و تشخیص شعله، شروع خاموش شدن به موقع درایو برای جلوگیری از آسیب به تجهیزات یا خطرات ایمنی— هسته ایمنی عملیاتی توربین. این به عنوان اولین خط دفاعی عمل می کند و اطمینان حاصل می کند که خطرات قبل از تشدید به خرابی های پرهزینه برطرف می شوند.

 مدارهای تشخیص خطای تخصصی:مدارهای تشخیص شعله TCEA، سرعت بیش از حد توربین و همگام‌سازی خودکار را ادغام می‌کند که هر کدام برای نظارت بر پارامترهای پرخطر خاص و اطمینان از پاسخ سریع به خطا طراحی شده‌اند. این مدارها برای پوشش سناریوهای متعدد بحرانی ایمنی با هم کار می کنند.

 طراحی کانکتور سرنیزه‌ای ایمن:کانکتورهای سرنیزه‌ای نر اتصال متقابل پایدار با سایر بردهای درایو را فعال می‌کنند. دستورالعمل‌های حذف (نگه داشتن برد ثابت) از آسیب فیزیکی در حین نگهداری جلوگیری می‌کند. این طراحی اتصال قوی را با سهولت سرویس‌دهی ایمن متعادل می‌کند.

 سخت‌افزار قابل پیکربندی و اجزای محافظت شده:30 جامپر امکان سفارشی‌سازی برای نیازهای خاص توربین را فراهم می‌کنند. 3 فیوز در برابر جریان بیش از حد محافظت می‌کنند و یک پوشش PCB ضخیم از سخت‌افزار در برابر استرس یا سایش محیطی محافظت می‌کند. این ویژگی‌ها قابلیت انطباق را افزایش داده و طول عمر برد را افزایش می‌دهند.

رابط کانکتور هدفمند:کانکتورهای اختصاصی متعدد (J7، JK، JL، JW، JX1/JX2) به اجزای کلیدی Mark V (PD Core، TCEB، بردهای TCTG، IONET) متصل می‌شوند و امکان انتقال قابل اعتماد برق، سیگنال و فرمان سفر را برای پاسخ هماهنگ به خطا فراهم می‌کنند. این امر همکاری یکپارچه سیستم ایمنی را تضمین می کند.
