GE DS200TCEBG1A محافظ پایان Expander Board با ساخت سنگین 2kg وزن و 1 سال گارانتی برای کنترل توربین مارک V

GE DS200TCEBG1A DS200TCEBG1ACE Protective Termination Expander Board

جزئیات محصول:

GE DS200TCEBG1ACE یک برد توسعه دهنده خاتمه حفاظتی است که به عنوان یک جزء حیاتی در سیستم کنترل توربین General Electric Mark V طراحی شده است. این سیستم برای کنترل و مدیریت خودکار توربین های گاز، بخار و باد استفاده می شود. این برد به عنوان بخشی از سری Mark V، از فناوری Speedtronic ثبت شده GE استفاده می کند و به عنوان یک ماژول رابط سیگنال و شرطی سازی در داخل مجموعه درایو توربین عمل می کند.

ویژگی های کلیدی:

عملکرد اصلی:به عنوان یک برد توسعه دهنده خاتمه حفاظتی عمل می کند و به عنوان یک نقطه رابط مرکزی برای سیگنال های مختلف کنترل و نظارت در داخل سیستم توربین عمل می کند. ورودی ها و خروجی های حیاتی مانند دستورات قطع و بازخورد حسگر را تجمیع و مسیریابی می کند و از ارتباط قابل اعتماد بین واحد کنترل مرکزی و دستگاه های حفاظتی توربین اطمینان حاصل می کند.

ساخت و ساز سنگین:با 8 سوراخ پیچ طراحی شده است تا پشتیبانی مکانیکی برای وزن خود و اجزای سنگین متعددی که روی آن نصب شده اند، فراهم کند. این سیستم نصب قوی برای مقاومت در برابر لرزش و ضربه قابل توجهی که معمولاً در محیط های صنعتی خشن توربین تجربه می شود، ضروری است و از خرابی برد جلوگیری می کند.

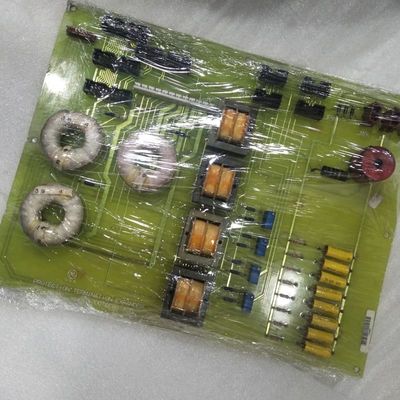

شرطی سازی سیگنال:با 4 ترانسفورماتور سیگنال و اجزای مختلف دیگر مانند مقاومت ها، دیودها و خازن ها برای شرطی سازی و محافظت از سیگنال ها پر شده است. این اجزا سیستم کنترل حساس را از نظر الکتریکی ایزوله می کنند، نویز را فیلتر می کنند و گذرهای ولتاژ را محدود می کنند، در نتیجه یکپارچگی سیگنال را تضمین می کنند و از مدار پایین دست در برابر آسیب محافظت می کنند.

پورت های رابط کلیدی:شامل کانکتورهای حیاتی با برچسب JKX/Y/Z، JMP، JU، JV، JVA و JWX/Y/Z است که برای اتصال به سیستم کنترل Mark V گسترده تر ضروری هستند. این پورت ها اتصالات اختصاصی برای برق، داده های حسگر و سیگنال های کنترل ایجاد می کنند و ستون فقرات فیزیکی شبکه حفاظت و نظارت خودکار توربین را تشکیل می دهند.

طراحی غیر قابل تنظیم:این برد یک جزء مبتنی بر سخت افزار است که نیازی به پیکربندی نرم افزاری یا سخت افزاری ندارد. عملکرد آن با طراحی آن ثابت می شود. این ویژگی "plug-and-play" نصب و جایگزینی را ساده می کند، قابلیت اطمینان را با حذف خطاهای پیکربندی افزایش می دهد و عملکرد ثابت را در سراسر سیستم تضمین می کند.

هشدار نصب مهم:دفترچه راهنمای محصول بر روی رویه های ایمنی و نصب حیاتی تأکید می کند، به ویژه بر اهمیت برچسب گذاری صحیح تمام کابل ها قبل از قطع اتصال و اطمینان از عدم وجود پیچ های شل در داخل درایو برای جلوگیری از اتصال کوتاه، شوک الکتریکی، آتش سوزی یا آسیب به تجهیزات.
