برد سرعت بیش از حد اضطراری GE DS215TCEAG1BZZ01A با نظارت ایمنی توربین بحرانی، وزن 2 کیلوگرم و 1 سال گارانتی

GE DS215TCEAG1BZZ01A ((DS200TCEAG1B DS200TCEAG1BNE) هیئت هیئت فوق العاده اضطراری

جزئیات محصول:

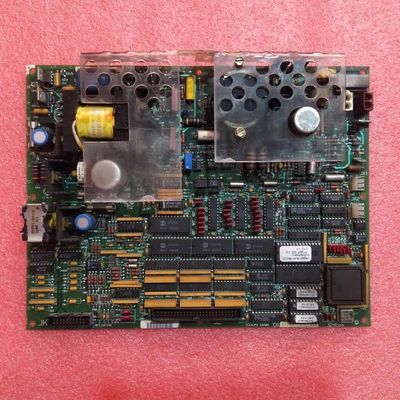

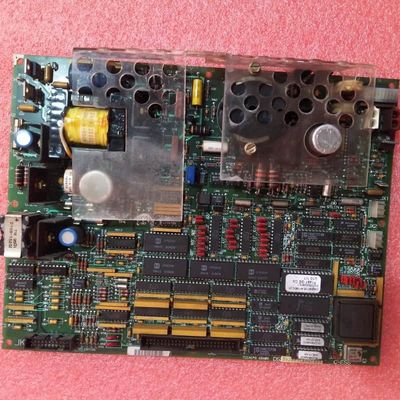

ژنراتورDS215TCEAG1BZZ01Aیک تخته فوق العاده اضطراری تخصصی است که برای سیستم کنترل توربین مارک V GE طراحی شده است. یک پلت فرم یکپارچه فناوری Speedtronic برای کنترل درایو توربین های بادی، بخار و گاز استفاده می شود.به عنوان یک نسخه تجدید نظر شده از نسخه اصلیDS215TCEAG1BZZ01Aصفحه اصلی (که شامل یک بازبینی عملکردی منحصر به فرد با درجه B است) ، نقش اصلی آن نظارت بر درایو مارک V برای خرابی های بحرانی است: شرایط بیش از حد سرعت و شکست تشخیص شعله.وقتی این خطرات تشخیص داده می شود، خاموش شدن درایو را شروع می کند.، حفاظت از عملکرد توربین و یکپارچگی تجهیزات.

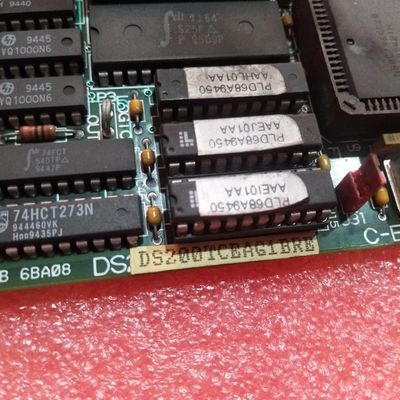

از نظر سخت افزاري، از يک ميکرو پروسيسر، چند ماژول PROM براي ذخيره سازي نرم افزار، 3 فيوز براي محافظت از زياد جریان، 30 جمپر براي تشكيل،و یک جفت از وصل کننده های مردانه برای اتصال ایمن با سایر تخته های محرک ◄ حذف نیاز به نگه داشتن تخته ثابت برای جلوگیری از خم شدنهمچنین شامل مدارهای یکپارچه تخصصی است: مدارهای تشخیص شعله TCEA، مدار توربین بیش از حد سرعت و مدار هماهنگ سازی خودکار که همه از عملکردهای نظارت بر خطا پشتیبانی می کنند.کانکتورهای کلیدی شامل J7 (PD Core Power Distribution)، JK (TCEB Board Signals) ، JL (TCTG Board Trip Signals) ، JW (TCEB Flame Detection Signals) و JX1/JX2 (IONET زنجیره ای). یک پوشش محافظ PCB ضخیم سخت افزار آن را محافظت می کند ،در حالی که پیکربندی نرم افزار بر روی Mark V Series standard I/O Configuration Editor متکی است.

ویژگی های کلیدی:

نظارت بر ایمنی توربین:اختصاص داده شده به تشخیص شرایط بیش از حد سرعت و تشخیص شعله، شروع خاموش کردن در زمان مناسب برای جلوگیری از آسیب به تجهیزات یا خطرات ایمنیاون به عنوان اولین خط دفاع عمل میکنه، اطمینان از اینکه خطرات قبل از افزایش به شکست های گران قیمت رسیدگی می شوند.

مدارهای تخصصی تشخیص خطا:یکپارچه سازی تشخیص شعله TCEA، توربین بیش از حد سرعت و مدار های هماهنگ سازی خودکار، هر کدام برای نظارت بر پارامترهای خاص با خطر بالا و اطمینان از پاسخ سریع به خطا طراحی شده است.این مدارها در کنار هم کار می کنند تا چندین سناریوی حیاتی ایمنی را پوشش دهند.

طراحی کانکتور بیونت امن:کانکتورهای مردانه چنگال امکان اتصال پایدار با سایر تخته های محرک را فراهم می کنند؛ دستورالعمل های برداشتن (پوشاندن تخته ثابت) از آسیب های فیزیکی در طول نگهداری جلوگیری می کند.این طراحی تعادل اتصال قوی با سهولت خدمات ایمن را فراهم می کند.

سخت افزار قابل تنظیم و اجزای محافظت شده:30 پرش اجازه می دهد تا سفارشی سازی برای نیازهای خاص توربین؛ 3 فیوز محافظت در برابر جریان بیش از حد، و یک پوشش PCB ضخیم محافظ سخت افزار از استرس های زیست محیطی یا لباس.این ویژگی ها سازگاری را افزایش می دهند و طول عمر تخته را افزایش می دهند.

رابط اتصال هدفمند:چندین کانکتور اختصاصی (J7 ، JK ، JL ، JW ، JX1 / JX2) به اجزای کلیدی مارک V (PD Core ، TCEB ، تخته های TCTG ، IONET) متصل می شوند ، که امکان قدرت قابل اعتماد ، سیگنال ،و انتقال فرمان سفر برای پاسخ به خطای هماهنگاین امر همکاری بی نقص سیستم ایمنی را تضمین می کند.
