صفحه تامین برق GE Mark V Series با کنترل کننده درایو و ارتباطات LAN برای کنترل توربین

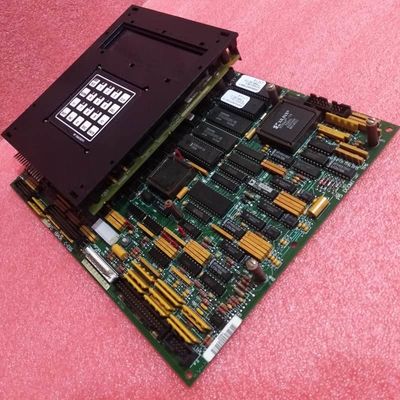

هیئت منبع تغذیه GE DS215GASCG4AZZ01A (DS200SDCCG4AFD+DS200SLCCG3ACC)

توضیحات محصول:

GEDS200SDCCG4AFDیک صفحه کنترل کننده درایو است که برای سیستم کنترل توربین مارک V GE طراحی شده است و به عنوان یک مؤلفه اصلی برای مدیریت عملیات درایو توربین خدمت می کند. ایمنی در حین نصب و نگهداری آن مهم است - پیروی از دستورالعمل های نصب برای جلوگیری از شوک الکتریکی یا خطرات سوزاندن اجباری است و کاربران باید از قبل این پروتکل ها را برای محافظت از پرسنل و اطمینان از طول عمر سیستم کاملاً درک کنند.

به عنوان یک محصول Mark V Series ، فاقد مواد آموزشی آنلاین اصلی است ، بنابراین شماره محصول آن به منبع اصلی جزئیات سخت افزار تبدیل می شود. پیشوند "DS200" مونتاژ Mark V را تأیید می کند. سایر بخش های نامگذاری حاکی از پوشش استاندارد PCB ، تجدید نظر در سه برابر و عضویت در Mark V Group 4 هستند.

از نظر عملکردی ، با سایر تابلوهای مارک V از طریق اتصالات پردازنده ارتباط برقرار می کند اما تراشه های EPROM نصب شده توسط کارخانه را شامل نمی شود (کاربران نیاز به EPROMS باید تخته های مشابه DS215 را انتخاب کنند). سخت افزار آن شامل سوئیچ های بلوز ، نقاط تست TP ، آرایه های شبکه مقاومت و مدارهای یکپارچه است که سرکوب ولتاژ به اجزای استاندارد مارک V (مقاومت ، خازن ، دیود ، ICS تخصصی) متکی است. برای رسیدگی به گسل ، دارای یک دکمه تنظیم مجدد و چهار محرک تنظیم مجدد است: فشار دکمه دستی ، +5 تا +24 ولت ورودی DC در رابط های مشتری STBA/NTB/3TB ، تنظیم مجدد برنامه ریزی شده با نرم افزار و فعال سازی سیستم WatchDog.

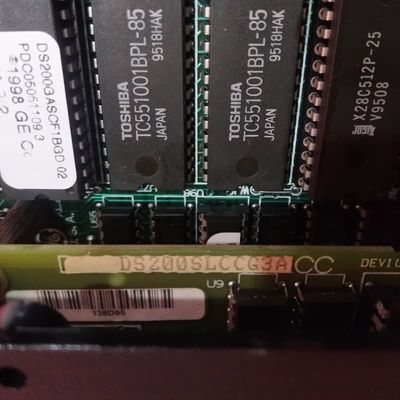

درDS200SLCCG3ACCیک صفحه ارتباطی LAN (شبکه محلی) است که توسط جنرال الکتریک (GE) به طور خاص برای خط سیستم کنترل توربین Legacy Mark V Series - GE ، که اکنون به دلیل تولید سالها پس از انتشار اولیه آن منسوخ شده است ، ساخته شده است. علیرغم منسوخ بودن ، سری M Mark V به عنوان یکی از خطوط نهایی تولید GE Mark برای ادغام فناوری کنترل سرعت ثبت شده برند ، که مدتهاست سنگ بنای اتوماسیون توربین قابل اعتماد بوده است ، قابل توجه است. این صفحه برای مقاوم سازی در طیف گسترده ای از درایوهای GE و برانگیخته طراحی شده است ، و نقش مهمی در امکان برقراری ارتباطات شبکه ای برای سیستم های کنترل باد ، بخار و توربین گازی دارد - برنامه های اصلی عملکرد Mark V Series.

سخت افزار اصلی و صفات عملکردی آن برای ساده سازی ادغام LAN با درایوهای میزبان تنظیم شده است: این هم مدارهای جدا شده و غیر جدا شده را برای ارتباطات درایو فراهم می کند و از یکپارچگی سیگنال در تنظیمات مختلف سیستم اطمینان می دهد. در قلب آن یک پردازنده کنترل LAN یکپارچه (LCP) است که تمام سیگنال های ورودی و خروجی LAN را پردازش می کند. حافظه برنامه LCP در دو کارتریج EPROM قابل جابجایی ذخیره می شود و امکان به روزرسانی آسان یا جایگزینی نرم افزار را فراهم می کند. برای تسهیل تبادل داده بین شبکه و درایو ، هیئت مدیره از RAM با گزارش دوگانه استفاده می کند تا رابط یکپارچه بین LCP و پردازنده کنترل درایو درایو میزبان (DCP) را فعال کند.

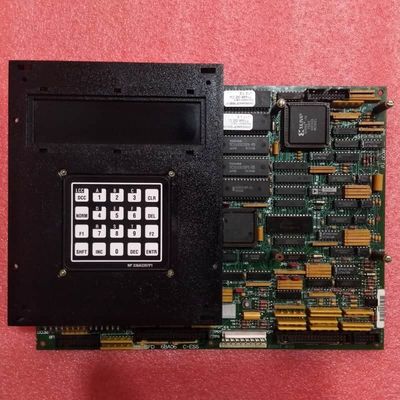

برای مدیریت سیستم کاربر پسند ، DS200SLCCG3ACC از صفحه کلید برنامه نویس Alphanumeric قابل اتصال پشتیبانی می کند و دسترسی به تشخیص سیستم ، تنظیمات پیکربندی و بررسی وضعیت در زمان واقعی را ارائه می دهد-ابراز تعمیر و نگهداری و عیب یابی برای تکنسین ها. محافظت از ولتاژ از طریق مجموعه ای از اجزای استاندارد مارک V ، از جمله یکسو کننده ، خازن و دیودها تضمین می شود ، در حالی که یک پوشش PCB مبتنی بر اولویت عملکردی با محافظت از سخت افزار مهم از استرس محیط زیست ، یک لایه اضافی از دوام را اضافه می کند.
